突破传统视界：数字散斑DIC技术赋能金属管材全场应变精准测量

　　在石油天然气输送、汽车排气系统制造以及航空航天液压管路等高精尖领域，金属管材不仅是流体传输的通道，更是关键的承力构件。其拉伸性能——涵盖弹性极限、颈缩行为乃至断裂韧性——直接关乎整个结构的安全性与服役寿命。

　　面对复杂的工程载荷，如何精准捕捉管材表面的非均匀变形?本文将深入探讨DIC(数字图像相关)技术在金属管材力学性能测试中的创新应用，并解析圆柱样品拍摄中的关键技术难点。

　　一、 告别“盲测”：DIC技术为何成为管材测试的刚需？

　　传统的引伸计或应变片测量，受限于单点数据采集，难以反映管材在拉伸过程中因几何曲率变化导致的复杂应变分布。特别是在颈缩(Necking)和断裂前兆阶段，局部应变集中往往发生在不可预知的位置。

　　新拓三维XTDIC双目DIC测量系统的引入，彻底改变了这一局面。该技术基于双目立体视觉原理，通过对金属管表面散斑图像的追踪计算，实现非接触式、全场、实时的位移与应变监测。无论是静态拉伸还是动态疲劳，DIC都能精准还原材料从屈服到断裂的全生命周期变形轨迹。

　　二、 实战解析：金属管拉伸变形的DIC全流程监测

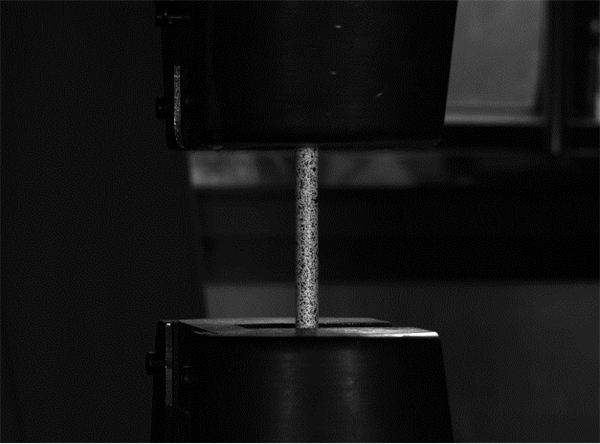

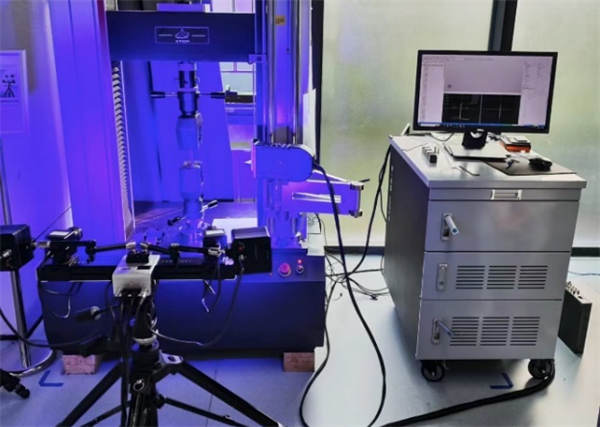

　　在本次典型案例中，我们构建了由万能试验机、XTDIC双目DIC系统及配套分析软件组成的试验平台，旨在攻克圆管样品拉伸至断裂的高精度监测难题。

　　1. 数据可视化：从全场映射到微观机理

　　通过DIC软件的后处理，工程师可获得远超传统方法的丰富数据维度：

　　全场位移场重建：以颜色映射直观展示轴向位移分布，例如在断裂前瞬间捕捉到高达15mm的最大位移量。

　　应变场云图分析：精准锁定高应变区(红色区域)，实测颈缩区最高应变可达35%，为失效分析提供直接判据。

　　线应变分布曲线：沿管材中心线提取纵向积分路径，清晰呈现“初始均匀-颈缩突变-断裂峰值”的演化规律。

　　关键点追踪：针对颈缩区中心点进行应变-时间曲线分析，通过斜率变化率预判断裂风险。

　　三、 技术攻坚：圆柱样品DIC测量的防曝光策略

　　在测量圆柱形金属管材时，由于曲面反光特性及试验机灯光干扰，曝光过度（Overexposure）是导致散斑图像质量下降、进而引发数据失真的主要“杀手”。为确保XTDIC系统采集到高质量的图像，建议采取以下专业级避坑指南：

　　1. 光学系统的精细调校

　　偏振片的应用：这是解决金属管反光最有效的手段。在DIC相机镜头前加装环形偏振镜，并配合调整光源角度，可以有效滤除金属表面产生的镜面反射光，保留漫反射纹理，从而避免高光区域的像素饱和。

　　光圈与快门联动控制：避免使用大光圈导致景深不足。建议采用小光圈（F8及以上）配合高速快门。在拉伸试验中，试验机的频闪光源可能导致瞬间过曝，通过降低光源亮度或缩短曝光时间(如降至微秒级)，可有效冻结运动模糊并防止曝光溢出。

　　2. 散斑制备工艺优化

　　哑光涂层预处理：在喷涂散斑前，先对金属管表面喷涂一层均匀的哑光白底漆。这不仅能增强散斑附着力，更重要的是能消除金属基底的光泽度，从源头上减少反光。

　　散斑点形态控制：确保散斑点边缘清晰、灰度值处于图像灰度范围的中间区域(约80-180之间)，避免纯黑或纯白导致的细节丢失。

　　3. 现场布光技巧

　　低角度漫射光源：尽量使用柔光罩或将光源倾斜一定角度，避免光线直射相机镜头或垂直于管材表面，利用漫反射照明提升图像信噪比。

　　四、 圆柱样品DIC测量案例应用

　　1、全场位移与应变场重建

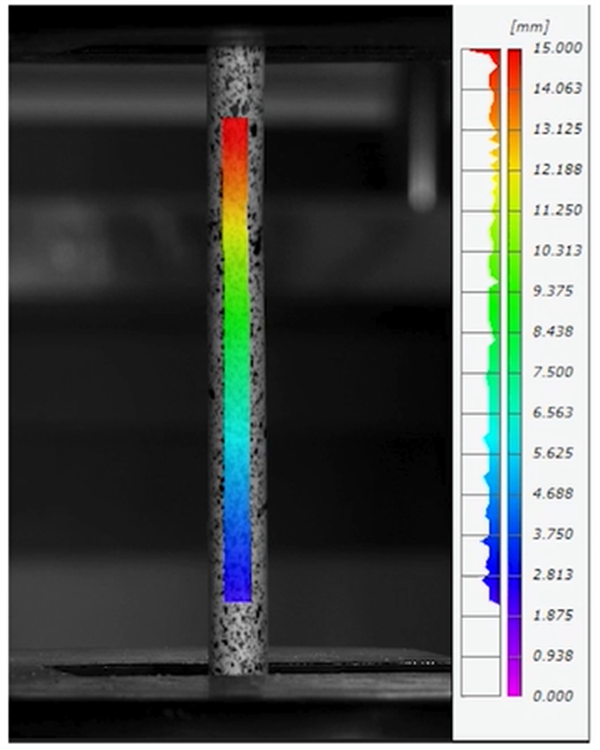

　　位移场(轴向位移)：颜色映射显示最大位移15mm(断裂前瞬间)。

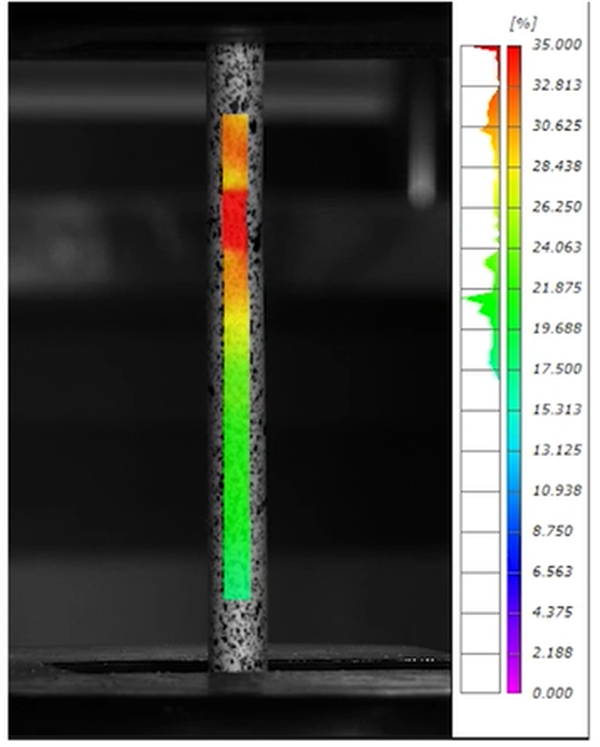

　　应变场(轴向应变)：高应变区(红色)集中在颈缩区，最高应变35%。

　　金属管变形应变场&金属管变形位移场

　　2、线应变分布曲线

　　提取方法：沿金属管中心线设定纵向积分路径，统计平均应变。

　　曲线特征：初始均匀应变、颈缩区突变、断裂点峰值。

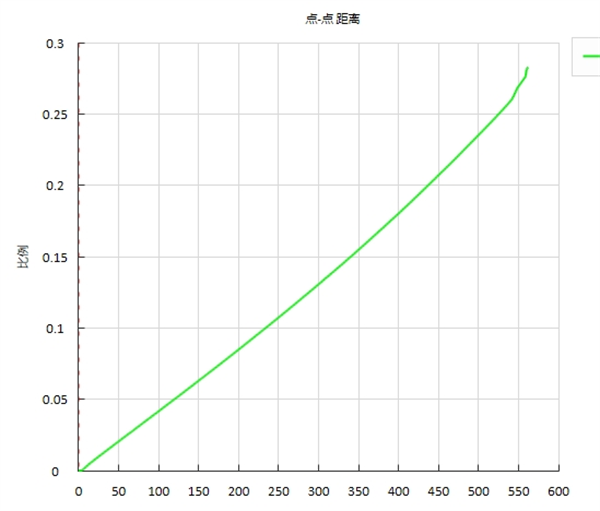

　　线应变曲线

　　3. 关键点应变-时间曲线

　　监测点：颈缩区中心点、夹持端参考点。

　　曲线分析：关键点应变速率在断裂前内急剧上升，斜率变化率提示断裂风险。

　　（附：时间-应变曲线，标记屈服点、颈缩起始点、断裂点）

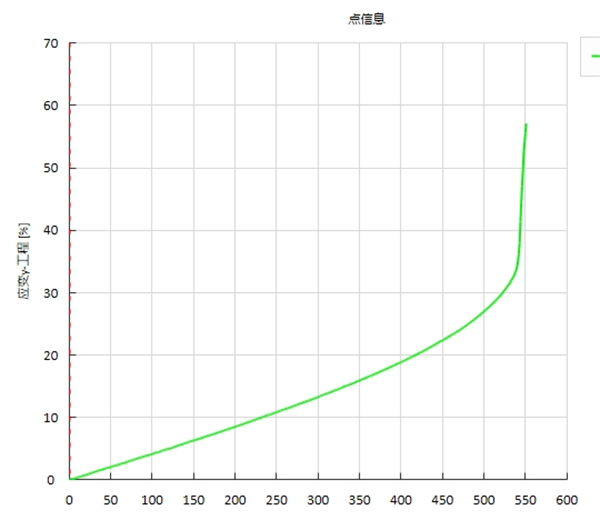

　　关键点应变曲线

　　通过新拓三维XTDIC三维全场应变测量系统，我们不仅能够实时输出金属管表面的全场位移与应变场，更能通过线应变曲线和关键点分析，为材料本构模型的修正及结构安全设计提供无可辩驳的数据支撑。在智能制造与数字化转型的浪潮下，掌握DIC技术的高阶应用，将成为提升产品核心竞争力的重要砝码。

　　FAQ：用户关心的DIC技术热点问答

　　Q1：DIC技术除了拉伸试验，还能用于管材的哪些测试场景？

　　A： DIC技术的应用非常广泛。除了静态拉伸，它还非常适合用于管材的压缩试验、弯曲疲劳试验、高速冲击试验以及热机械疲劳试验。特别是在高温或低温环境下，非接触式的DIC测量相比接触式传感器具有不可替代的优势。

　　Q2：测量圆柱管材时，散斑质量不佳会导致什么后果？

　　A： 散斑是DIC计算的“地基”。如果散斑质量差(如反光、模糊、对比度低)，会导致软件无法正确匹配图像中的特征点，从而产生虚假应变场（噪声）、数据缺失甚至计算中断。因此，制备高质量的哑光散斑是确保数据精度的前提。

　　Q3：XTDIC系统输出的“线应变分布曲线”对工程设计有何具体帮助？

　　A： 该曲线能够直观展示管材在长度方向上的应变累积情况。通过分析曲线的突变点，工程师可以精准定位颈缩起始位置，验证有限元仿真(FEA)中本构模型的准确性，进而优化管材的结构设计以避免应力集中。
