多相机数字图像相关DIC技术赋能大跨空间结构全场变形分析

　　在大跨度建筑工程领域，钢桁架作为核心承重构件，其结构安全性直接关系到整体建筑的稳定。然而，在服役过程中，环境因素与复杂载荷(特别是扭转载荷)易导致桁架发生不可预测的变形，进而引发安全隐患。

　　传统DIC(数字图像相关)技术受限于视场角(FOV)与分辨率之间的矛盾——高分辨率意味着窄视场，难以覆盖大型结构的全域;而广角镜头又会牺牲测量精度。为此，新拓三维XTDIC三维全场应变测量系统引入多相机阵列DIC技术，通过多视角同步采集与全局坐标融合，实现了对大型桁架结构360°无死角、高精度的全场变形监测，推动了结构力学测试从“局部推测”向“全场感知”的范式升级。

　　核心技术：多相机DIC系统构建与坐标统合策略

　　多相机DIC技术并非简单的相机数量叠加，而是一套精密的光学测量系统工程。

　　1. 系统架构设计

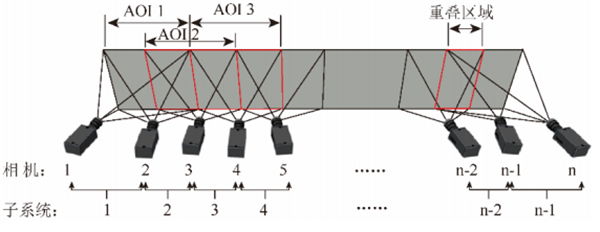

　　该系统将多个工业相机两两编组，形成多个独立的“立体视觉子系统”(Stereo Sub-systems)。每个子系统负责捕捉结构特定区域的三维形貌与变形数据。

　　2. 全局坐标统合(Global Coordinate Unification)

　　这是多相机DIC技术的核心难点与关键所在。由于各相机组物理位置分散，必须解决“数据孤岛”问题：

　　高精度标定技术：通过引入高精度标定板或编码标记点，确立各子系统局部坐标系与全局坐标系之间的转换矩阵。

　　视场拼接与融合：利用相邻相机间的重叠区域(Overlap Region)或预先标定的空间位姿关系，将各子系统的三维点云数据精确映射至同一全局坐标系中，最终输出无缝衔接的全场应变与位移云图。

　　3. 360°特殊场景阵列布局

　　针对不同的被测物体几何特征，多相机阵列可采取灵活的拓扑结构：

　　单面阵列（Planar Array）：适用于大型平板、梁体侧面，扩展横向视场。

　　弧面阵列（Curvilinear Array）：适用于圆柱、球体或膨胀物体，实现周向全覆盖。

　　双平面阵列（Dual-plane Array）：适用于测量截面厚度变化或材料颈缩效应。

　　实验案例：桁架静载扭转变形全场监测

　　1. 实验概况

　　对某大型钢桁架结构进行静载扭转试验。实验采用一端刚性固定、另一端施加扭矩的方式，模拟结构在实际工况下的扭转变形。

　　2. 双测头DIC系统部署

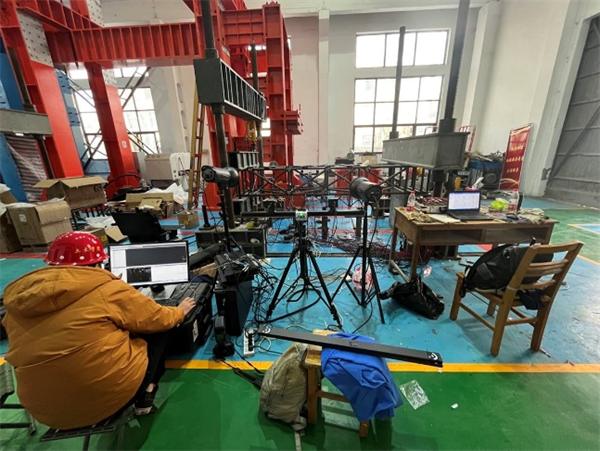

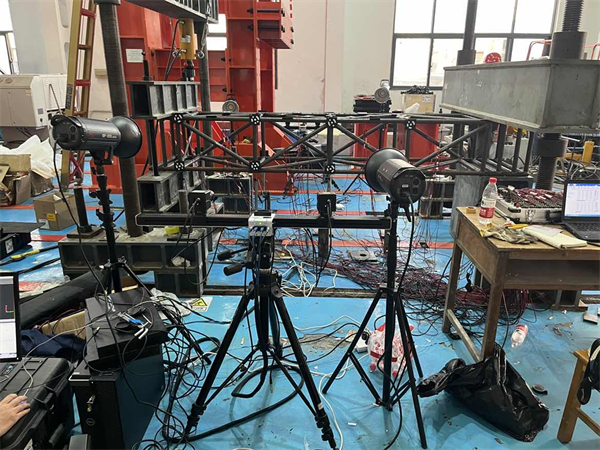

　　硬件布置：在桁架两侧关键节点区域布置高对比度散斑或编码标记点。采用两套DIC立体测头(共4台相机)从不同角度对桁架进行拍摄。

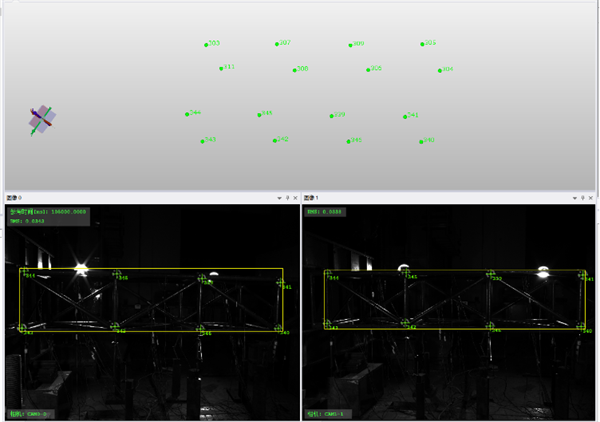

　　系统标定：利用摄影测量技术对两套DIC系统进行全局坐标统一标定，确保数据在同一基准下进行分析。

　　3. 数据采集与分析

　　在逐级加载过程中，DIC软件实时计算并输出全场三维位移数据：

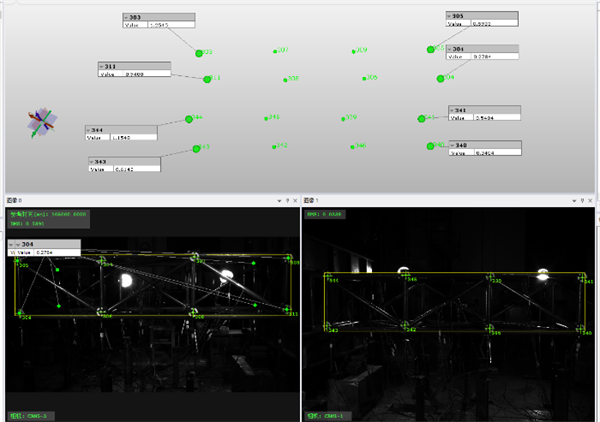

　　关键节点追踪：精确提取桁架各连接节点在扭转过程中的三维位移矢量，量化其运动轨迹。

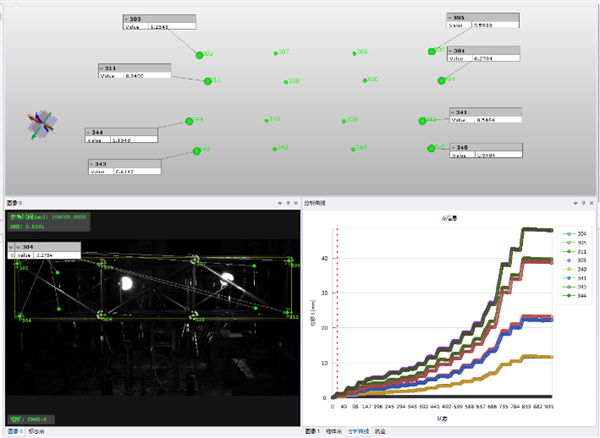

　　时程曲线分析：绘制关键位置的时间-位移曲线，观测位移随载荷增加的线性增长情况，验证结构刚度是否符合设计规范。

　　全场云图可视化：生成直观的变形云图，精准定位最大扭转区域(通常出现在节点连接处或截面突变处)，为结构优化提供数据支撑。

　　技术优势与价值总结

　　新拓三维多相机DIC测量系统通过非接触式全场测量与多相机同步采集技术，成功攻克了大跨径桁架扭转变形评估中的数据全面性难题。该技术不仅能提供直观的变形图像和分析曲线，实现对结构安全的早期预警，更显著提升了工程师的决策效率与准确性。

　　FAQ：用户常见问题解答

　　Q1：多相机DIC系统与单相机DIC相比，最大的技术突破是什么？

　　A：核心突破在于视场扩展性与数据完整性。单相机受限于光学景深和分辨率，难以兼顾大范围与高精度。多相机DIC通过坐标统合算法，突破了单镜头的物理视场限制，实现了对超大型结构或复杂曲面(如360°圆柱体)的全覆盖测量，消除了测量盲区。

　　Q2：在多相机系统中，如何保证不同相机拍摄的数据最终能精确对齐？

　　A：这依赖于严格的系统标定流程。通常采用高精度三维标定板或已知的编码标记点作为空间基准，计算出各相机之间的相对位置关系(旋转矩阵与平移向量)。此外，确保相邻相机间有足够的图像重叠区域，也是后期软件算法进行无缝拼接的关键。

　　Q3：这种测量方式是否会对结构本身造成影响？

　　A：不会。多相机DIC属于非接触式测量技术，无需在结构上安装引伸计或传感器，仅通过在表面喷涂散斑或粘贴标记点即可进行测量。这避免了对轻质或柔性结构附加质量的影响，特别适合脆性材料或微重力环境下的测试。

　　Q4：实验中的编码标记点与普通散斑有什么区别？

　　A：编码标记点具有唯一的ID识别码，软件可以快速自动识别其空间坐标，常用于全局坐标定位和大变形追踪。而普通人工散斑主要用于计算亚像素级的位移场。两者结合使用(即“散斑+编码点”)既能保证测量精度，又能实现快速的数据拼接与重建。
