数字散斑DIC测量技术:土木结构断裂力学性能研究的革新利器

快讯 来源: 2026/5/13 11:42:41 阅读:7

  在土木工程材料与结构力学领域,工程结构的安全性、耐久性与综合力学性能始终是科研与工程实践的核心关切。随着基础设施建设的复杂化,传统的单点式、接触式测量手段已难以满足现代力学试验对全场变形、非接触监测及微观损伤演化的精细化表征需求。在此背景下,数字图像相关(Digital Image Correlation, DIC)技术凭借其独特的非接触、全场测量和高精度优势,正成为混凝土与岩石断裂力学性能研究中不可或缺的关键工具。

  新拓三维XTDIC三维全场变形测量系统,正是基于先进的DIC技术原理开发,专为应对岩石、混凝土等材料在极端力学环境下的测试挑战而设计。


  一、 技术内核:为何DIC成为断裂力学研究的优选?

  与传统引伸计或应变片相比,DIC技术通过对被测物体表面散斑图像的互相关算法匹配,能够输出亚像素级精度的全场位移与应变数据。这种“面”而非“点”的测量方式,使得研究人员能够从宏观到微观,全方位洞察材料的损伤机制。

  XTDIC系统的核心能力矩阵:

  全域感知:摒弃单点数据的局限性,获取试样表面每一点的变形信息。

  无损监测:非接触式测量,避免传感器附加质量对脆性材料(如混凝土、岩石)动态响应的干扰。

  高兼容性:可与高速相机、显微镜头等设备联用,构建多尺度、多维度的测试体系。

  二、 DIC技术在裂纹监测与断裂分析中的深度应用

  针对混凝土与岩石这类典型的准脆性材料,裂纹的萌生、扩展及失稳往往具有突发性和隐蔽性。XTDIC系统在以下关键环节展现了卓越的专业性能:

  1. 裂纹萌生与扩展的精准捕捉

  在岩石单轴压缩或混凝土梁三点弯曲试验中,宏观裂纹的出现往往伴随着剧烈的局部应变集中。

  功能实现:DIC系统能够实时生成全场应变云图,通过色谱分布直观识别出应变异常集中的区域,从而精确定位裂纹起始点(Crack Initiation)

  演化追踪:随着载荷增加,系统可连续记录裂纹的扩展路径(Crack Propagation Path),将不可见的微观损伤演化转化为可视化的定量数据,分析从微裂纹聚合到宏观裂缝贯通的全过程。

  2. 非均匀变形与局部化分析

  混凝土受拉或岩石受剪时,变形往往集中在狭窄的剪切带或拉伸带内。

  量化差异:利用DIC的全场数据,科研人员可量化分析不同方向的应变差异(如X/Y方向最大主应变),有效表征岩石因矿物成分和层理结构导致的各向异性力学行为

  剪切带识别:在岩石巴西劈裂测试中,DIC不仅能监测张开位移,还能通过应变场分析剪切带的倾角与宽度,为断裂力学模型提供直接的实验证据。

  3. 动态力学行为与率效应研究

  针对冲击荷载或疲劳荷载下的材料响应,时间分辨率至关重要。

  高速联动:XTDIC系统可搭配高速相机,以高达5000帧/秒的采集频率进行非接触监测。这在岩石爆破模拟或混凝土动态断裂试验中,能够冻结裂纹扩展的瞬间,分析高应变速率下材料的脆性增强效应

  4. 复杂边界条件下的全场应变测量

  在真三轴试验或非对称加载场景中,传统接触式传感器极易发生干涉或脱落。

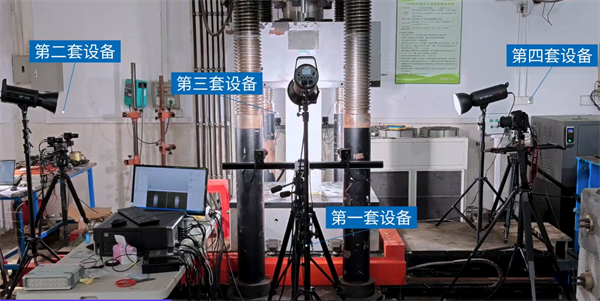

  多视角融合:例如在混凝土柱压缩360°测量中,采用多测量头方案,通过摄影测量技术统一全局坐标,实现了对圆柱体试件曲面的全覆盖测量,彻底解决了复杂几何边界下的数据缺失问题。

  三、 典型案例实证

  案例A:岩石压缩破坏全过程

  在圆柱体岩石样本的单轴压缩实验中,XTDIC系统记录了从弹性阶段到峰后破坏的完整历程。通过分析竖向与横向点点距离相对变化曲线三维区域XYZ方向合位移云图,研究人员发现:在表面损伤应变较大的区域,微裂纹率先萌生并最终扩展成宏观主裂纹。这种定量的损伤演化数据与声发射信号形成了完美互证。

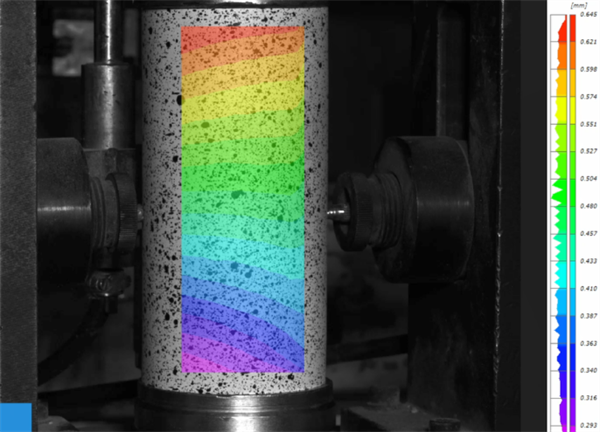

  岩石压缩三维区域XYZ方向合位移云图

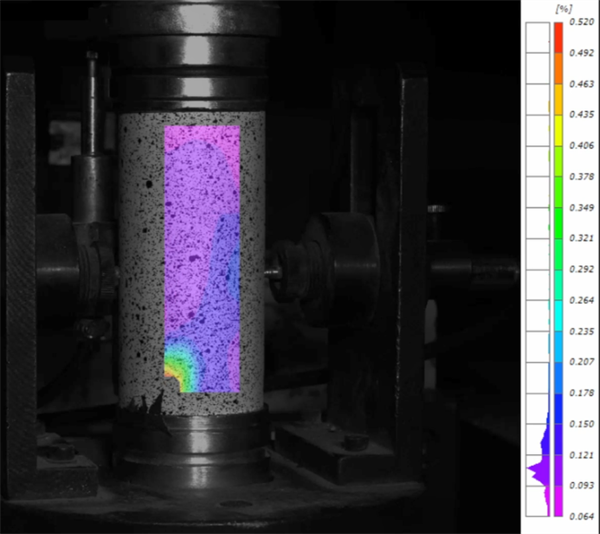

  岩石压缩加载应变场云图

  案例B:混凝土梁三点弯曲

  在大型混凝土梁的抗弯性能测试中,DIC技术清晰地展示了跨中受拉区裂纹扩展的趋势。通过对比载荷-位移曲线与DIC反演的应变场,能够精确计算断裂能等关键力学指标,为结构安全评估提供了坚实的数据支撑。

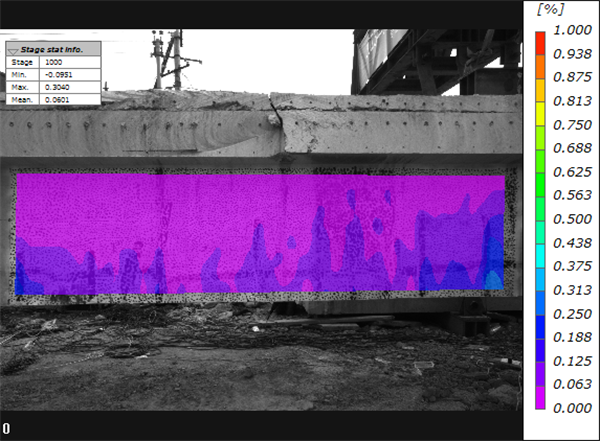

  930MPa阶段应变场

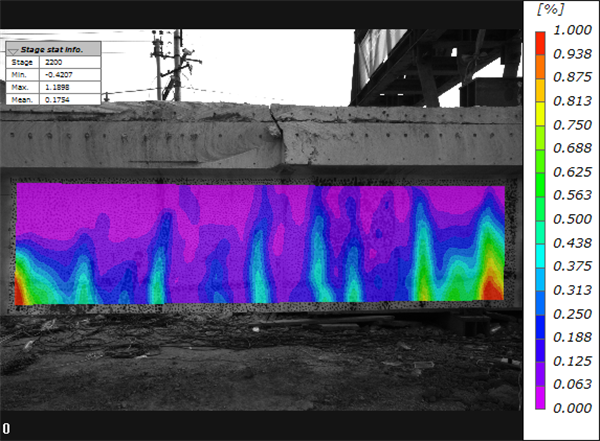

  2115MPa阶段应变场

  四、 FAQ:用户常见问题解答

  Q1:DIC技术对试件表面有什么具体要求?

  A: DIC技术依赖于图像匹配,因此需要在试件表面制作高质量的散斑图案(通常为黑白相间的随机斑点)。对于混凝土和岩石,一般建议采用喷涂或粘贴方式制作高对比度、分布均匀的散斑,以确保算法计算的稳定性和精度。

  Q2:DIC测量的精度能达到多少?是否受环境光照影响?

  A: 在实验室标准环境下,XTDIC系统通常可实现亚像素级(约0.01像素)的位移测量精度。虽然DIC对环境光有一定适应性,但强烈的光线变化或反光可能会影响图像质量。建议在试验过程中保持光照稳定,必要时可对岩石等高反光表面进行哑光处理。

  Q3:对于不透明的混凝土和岩石,DIC能否测量内部裂纹?

  A: 传统DIC主要测量表面变形。但在本方案中,DIC常作为表层监测手段,可与工业CT扫描声发射(AE)技术结合。通过DIC定位表面开裂位置,再引导CT进行局部断层扫描,从而实现“表观-内部”损伤的联动分析。

  Q4:DIC系统能否替代传统的引伸计或LVDT?

  A: 在多数全场变形分析中,DIC可以完全替代接触式传感器,尤其是在材料发生大变形或断裂的瞬间,DIC不会像引伸计那样因脱落而丢失数据。但对于长期蠕变试验或超高温环境,可能需要根据具体工况选择传感器组合方案。

  Q5:处理DIC生成的海量图像数据是否复杂?

  A: XTDIC配套软件内置了自动网格划分和批量计算功能。用户只需设定好感兴趣区域(ROI),系统即可自动输出位移场、应变场及各类点线曲线,大幅降低了后处理的人工成本,提升了科研效率。
