赋能精密制造：新拓三维携微米级3D扫描测量方案惊艳亮相深圳先进装备展

　　备受瞩目的“装备强国(深圳)论坛暨先进装备产业(深圳)博览会”于5月8日至10日在深圳国际会展中心盛大举行。本届大会汇聚了全球顶尖的智能装备、增材制造及低碳技术。在这场制造业的盛会中，新拓三维凭借其在工业3D数字化检测领域的深厚积淀，携多款明星产品重磅登场，成为全场焦点。

　　本次展会，新拓三维重点展示了XTOM-MATRIX高精度蓝光三维扫描仪及Tube Qualify三维光学弯管测量系统，全方位呈现了从“复杂零部件单体检测”到“管路系统专项分析”的完整工业级3D数字化解决方案。

　　XTOM-MATRIX：攻克复杂轮廓零部件的非接触式测量专家

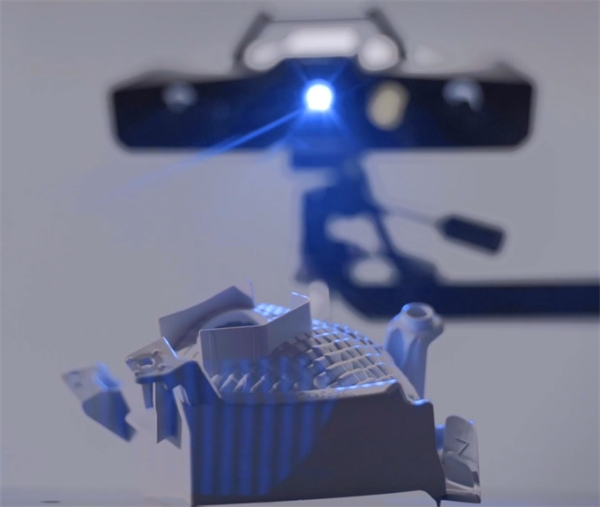

　　针对当前高端装备制造中日益复杂的曲面与异形结构，新拓三维展出的XTOM-MATRIX高精度蓝光三维扫描仪成为了专业观众关注的焦点。该设备采用先进的拍照式3D扫描技术(Photogrammetry-based 3D Scanning)，完美解决了传统接触式测量在复杂轮廓零部件检测中的痛点。

　　核心技术优势与应用场景：

　　微米级细节还原： 依托900-1200万像素高分辨率工业相机与自研智能算法，XTOM-MATRIX在处理涡轮叶片、发动机缸体、精密模具等具有复杂自由曲面的零部件时，能够精准捕捉微小的几何特征。其点云精度高达0.008mm，确保了数字化模型的高保真度。

　　复杂轮廓的高效应对： 传统的三坐标在面对深槽、盲孔或复杂内腔时往往束手无策。XTOM-MATRIX通过非接触式光学测量，结合优化的3D重建算法，实现了对凹槽、死角等位置的完整数据采集(支持单目/双目采集)，扫描及处理速度提升24%以上，极大地满足了非标零件修复及新产品快速开发的需求。

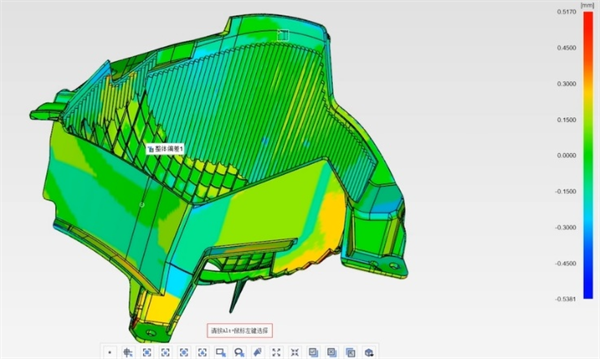

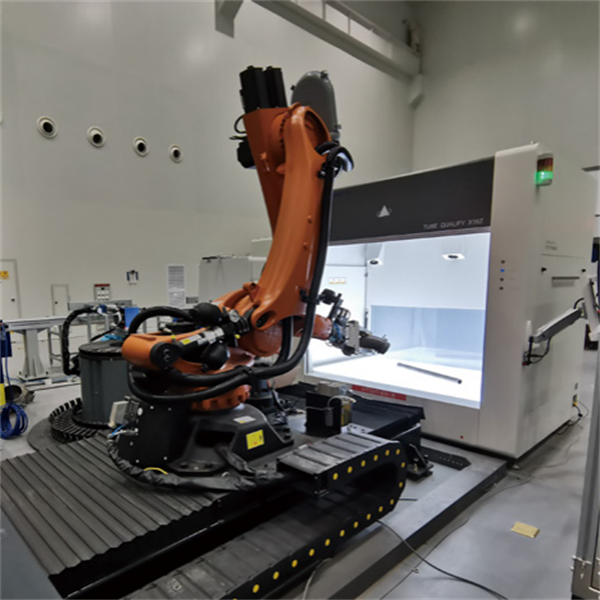

　　全流程质量控制： 配合通过德国PTB双重认证的X-INSPECT检测软件，该设备不仅能进行3D数模比对，还能输出全域尺寸检测报告，为航空航天、精密制造等领域提供权威的数据支撑。此外，设备支持与机械臂/转台集成，构建自动化3D检测产线，满足大规模生产的节拍要求。

　　Tube Qualify：重新定义弯管管件的数字化检测标准

　　除了通用型3D扫描设备，新拓三维还展示了专为管材加工行业打造的Tube Qualify三维光学弯管测量系统。作为国内首台自主研发的弯管智能在线检测系统，它填补了国内在该领域的空白。

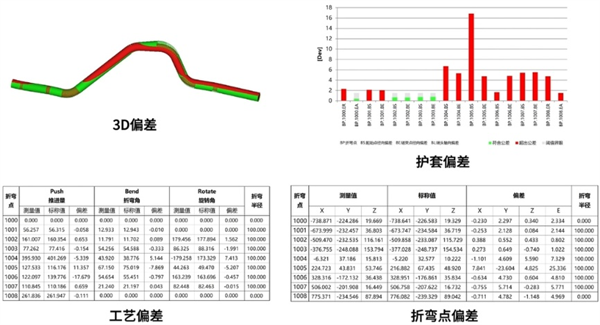

　　该系统能够快速重建管路的3D数据，通过与设计数模的最佳拟合，量化实测数据与设计数据的偏差。无论是汽车制造中的多根管同时测量，还是航空航天领域的长管拼接与小角度管检测，Tube Qualify均能游刃有余地应对，输出的数据涵盖XYZ坐标、YBC数据、护套偏差、折弯半径及端头余量等关键参数，为弯管机的调机与工艺修正提供了直接的数字化依据。

　　基于十余年的技术沉淀，新拓三维已构建起覆盖汽车工业、航空航天、3C电子及工程机械等多领域的工业级高精度3D扫描生态。未来，公司将继续深耕光学测量技术，助力中国制造实现从“制造”向“智造”的跨越。

　　常见问题解答 (FAQ)

　　Q1：什么是拍照式3D扫描？相比手持激光扫描有什么优势？

　　A： 拍照式3D扫描(结构光扫描)通过投射特定的光栅图案到物体表面，利用相机从不同角度拍摄并计算物体的三维坐标。相比手持激光扫描，拍照式扫描通常具有更高的点云密度和精度(如XTOM-MATRIX可达0.008mm)，且对环境光不敏感，非常适合实验室及车间环境下的高精度零部件检测和逆向工程。

　　Q2：XTOM-MATRIX的“蓝光技术”对扫描黑色/反光金属工件有帮助吗？

　　A： 是的。蓝光技术(蓝色LED)波长较短，抗环境光干扰能力强，且相比白光更容易在深色或反光金属表面形成清晰的条纹图像，从而减少喷涂显像剂的使用，提高扫描效率和数据质量。

　　Q3：针对大型工件（如汽车覆盖件），新拓三维的解决方案是否适用？

　　A： 适用。XTOM-MATRIX支持多幅面拼接及全局误差控制，配合摄影测量系统(Photogrammetry System)，可以有效控制大型工件在整体扫描过程中的累计误差，确保整车或大型模具的整体尺寸精度。

　　Q4：Tube Qualify系统能否直接对接CNC弯管机进行自动修正？

　　A： 可以。Tube Qualify系统生成的YBC数据及偏差分析报告，可直接反馈给弯管机控制系统，指导操作人员或自动化系统进行反向补偿，从而快速修正因回弹等因素造成的加工误差，显著提升良品率。
