计量级蓝光三维扫描仪重塑汽车精密零部件尺寸工程与孔位检测标准

　　随着汽车行业向轻量化、集成化与电动化加速转型，零部件制造正面临前所未有的精度挑战。面对日益复杂的几何特征与严苛的装配公差，传统的检具与CMM(三坐标测量机)抽检模式已难以满足现代主机厂对质量控制的全域覆盖与数据追溯需求。新拓三维XTOM工业级蓝光三维扫描仪，凭借亚微米级精度的非接触式光学测量技术，为汽车零部件从研发试制到批量生产的全流程，提供了一套高效、精准、可追溯的3D全尺寸检测解决方案。

　　一、技术优势：为何选择拍照式蓝光三维扫描？

　　相较于传统接触式测量，拍照式蓝光三维扫描技术在应对汽车精密零部件时具备显著优势：

　　全域点云覆盖：单幅扫描即可获取数百万个数据点，完整还原复杂曲面与细微特征，避免抽检带来的统计盲区。

　　非接触式测量：适用于薄壁件、软材质及精细结构，无接触力导致的变形风险。

　　高效率检测：数分钟内完成复杂工件的整体扫描，检测效率较CMM提升数倍至数十倍。

　　二、典型应用场景深度解析

　　1. 汽车座椅滑轨钣金件：孔位偏差与形位公差精准诊断

　　痛点分析

　　汽车座椅滑轨作为调节机构的核心载体，其钣金件的孔位精度直接决定座椅的滑动顺畅度与NVH(噪声、振动与声振粗糙度)表现。传统检具往往只能定性判断“能否通过”，而无法定量给出孔位在XYZ三个方向的偏差值，导致模具整改缺乏数据支撑。

　　蓝光扫描解决方案

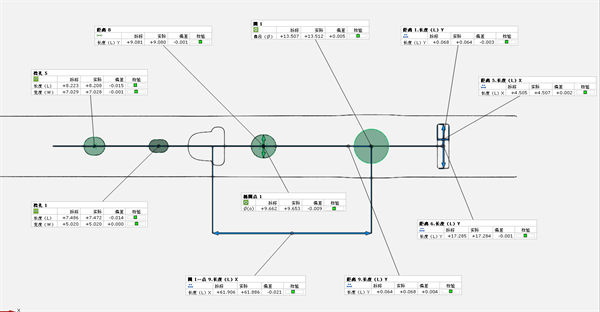

　　利用XTOM设备对滑轨进行整体扫描，快速构建高精度3D数模，并与CAD设计模型进行全方位比对。

　　核心检测指标：

　　孔位中心坐标偏差：精确计算螺栓孔在X/Y/Z轴的空间位置偏差。

　　孔径与椭圆度分析：评估冲压拉伸过程中孔缘的塑性变形。

　　孔组相对位置度：验证相邻孔距及对角线距离，确保总成装配时的同轴度。

　　实施成效

　　根因分析：通过色谱偏差图，精准定位因冲压模具定位销磨损导致的系统性孔位偏移。

　　工艺优化：依据数据反馈调整折弯回弹补偿参数，消除曲面回弹造成的累积误差。

　　质量追溯：实现100%全检数据存档，单件检测精度优于 0.01 mm，大幅提升数据可追溯性。

　　2. 汽车车灯注塑件：复杂曲面形变与模具修正

　　痛点分析

　　汽车车灯面罩与内透镜结构复杂，对光学性能和外观匹配要求极高。注塑过程中的保压压力、冷却速率不均极易导致翘曲变形，引发装配间隙不均或光学路径偏差。

　　蓝光扫描解决方案

　　针对注塑件进行整体3D扫描，重点分析整体形变趋势与局部尺寸偏差。

　　核心检测指标：

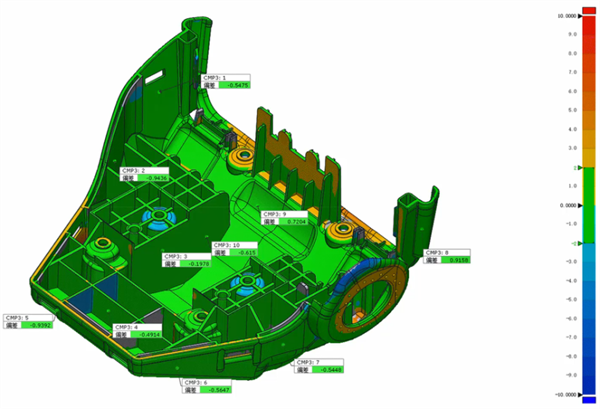

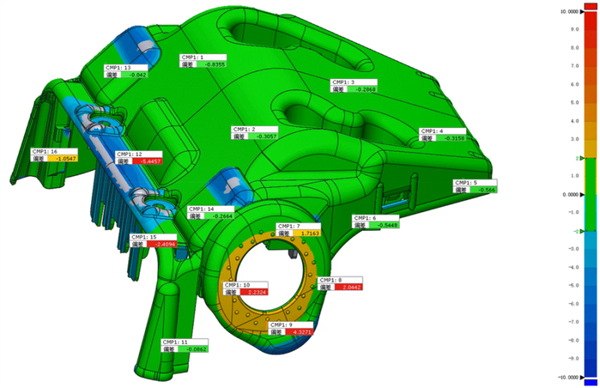

　　全域匹配度分析：生成直观的色谱偏差图，量化显示高光面区域的波浪度与翘曲量。

　　模具校正验证：在模具修改前后进行扫描对比，确保型腔修正到位。

　　实施成效

　　工艺闭环：通过分析模具收缩补偿参数的合理性，优化注塑工艺窗口，将翘曲量控制在公差带内。

　　降本增效：大幅减少实车物理试装次数，缩短产品从T0试模到SOP(量产)的周期。

　　3. 汽车轮毂轴承与锻铸件：模具磨损量化与寿命管理

　　痛点分析

　　轮毂轴承模具及变速箱壳体压铸模具在长期高压冲刷下会产生型腔磨损与分型面错位，传统CMM点采无法反映型面的整体磨损情况。

　　蓝光扫描解决方案

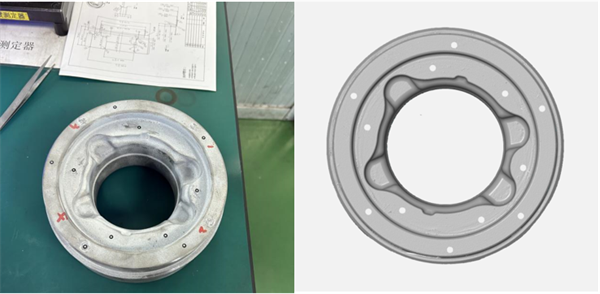

　　采用蓝光扫描技术对模具型面进行全型面数字化检测，建立模具数字孪生体。

　　核心检测指标：

　　全尺寸逆向建模：快速获取模具现状数据，对比原始3D设计模型。

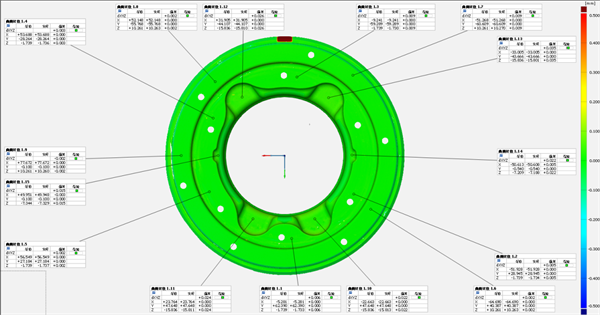

　　磨损深度量化：精准定位磨损区域，指导电火花或激光熔覆修复的深度与范围。

　　实施成效

　　精准修模：修模后轮毂轴承孔径合格率显著提升，减少后续机加工余量。

　　成本控制：建立模具寿命预测模型，科学制定维护保养周期，减少新模采购成本。

　　三、结语

　　新拓三维蓝光三维扫描技术，依托非接触式测量、高密度点云覆盖及智能化数据分析，有效攻克了汽车零部件在复杂曲面轮廓、精密孔位群组及模具全生命周期管理中的检测难题。这不仅是一套测量工具，更是连接设计与制造、保障产品一致性的数字化桥梁，助力制造厂商在激烈的市场竞争中实现高质量交付。

　　常见问题 FAQ

　　Q1：蓝光三维扫描仪在检测深孔或盲孔时，如何保证孔位数据的准确性？

　　A：XTOM系列设备采用高分辨率工业相机配合结构光技术，通过多角度拍摄自动拼接。针对深孔特征，系统算法会自动识别孔口边缘并进行最佳拟合计算，即使在深径比较大的情况下，依然能保证孔心定位精度。同时，对于被遮挡区域，可通过标记点辅助拼接，确保数据完整性。

　　Q2：相比三坐标（CMM），蓝光扫描在检测效率上具体提升多少？

　　A：以汽车座椅滑轨为例，CMM逐点测量一个孔组(约1012个点)需35分钟，且只能测关键点;蓝光扫描可在23分钟内完成整个滑轨(包含数百个特征点及整体曲面)的数据采集与分析，并自动生成全尺寸检测报告，综合效率提升可达80%以上。

　　Q3：扫描数据如何与现有的质量管理系统（如MES/QMS）对接？

　　A：三维扫描软件支持导出多种通用格式(如STL、IGES、STEP)及Excel/PDF检测报告。同时提供数据接口协议，可将关键尺寸偏差数据无缝接入企业MES/QMS系统，实现检测数据的自动化上传与SPC(统计过程控制)分析。

　　Q4：对于反光或黑色的汽车塑料件，蓝光扫描是否需要复杂的预处理？

　　A：蓝光技术本身对黑色及反光物体具有较好的适应性。对于极个别高反光表面，仅需喷涂一层极薄的显像剂(消光粉)，该涂层易清洗且不损伤工件表面，无需进行繁琐的处理，极大提升了现场检测效率。
