DIC三维应变测量系统在拉伸变形与断裂韧度试验中的应用

　　DIC技术应用于镍基材料(如高温合金、单晶合金等)的拉伸变形和断裂行为分析是一个非常强大且常用的方法。DIC 技术可获取全场、高分辨率、非接触的变形信息，这对于理解材料在复杂载荷下的失效机制至关重要。

　　DIC 技术在镍基材料拉伸变形断裂行为分析中的具体应用和优势：

　　全场应变测量与可视化：

　　超越宏观平均值： DIC技术可提供试样整个表面区域的二维或三维应变场。

　　应变分布不均性：揭示材料在变形过程中应变分布的不均匀性，特别是在接近屈服、颈缩开始和断裂阶段。

　　颈缩过程分析：清晰展示颈缩区域的精确位置、形状演变以及颈缩区域内极高的局部应变集中，这是理解延性断裂的关键。

　　局部化与损伤起始点的识别：

　　热点探测： DIC技术能够精确识别应变最先开始显著集中的区域(“热点”)，这些区域通常是微观损伤(如微孔洞形核、微裂纹萌生)的起始点。

　　与微观结构关联：DIC测量的应变场与试样的微观结构关联，可以研究应变局部化特征，这对于理解镍基合金的变形和断裂机制至关重要。

　　断裂过程表征：

　　裂纹萌生：监测裂纹尖端前方的应变场演化，识别裂纹萌生的精确位置和时刻(通常在应变局部化最严重的区域)。

　　裂纹扩展：追踪裂纹尖端的位移和路径，计算裂纹尖端的应变场(应变梯度、最大主应变方向)，研究裂纹扩展速率、扩展方向与局部应变场的关系。

　　裂纹尖端塑性区：定量测量裂纹尖端塑性区的大小、形状和应变分布，这对于评估材料的断裂韧性和理解断裂模式(韧性/脆性)非常有价值。

　　多裂纹相互作用：如果存在多条裂纹，DIC 可以研究它们之间的应变场相互作用及其对主裂纹扩展的影响。

　　新拓三维XTDIC三维全场应变测量系统，基于图像匹配算法，通过追踪材料表面随机散斑图案的位移变化，计算全场位移及应变分布。其核心步骤包括：

　　图像采集：在试样表面制备高对比度散斑，通过高速相机连续拍摄加载过程中的变形图像。

　　相关性计算：基于灰度值匹配算法，计算变形前后图像子区的位移矢量。

　　应变场重构：通过位移梯度张量推导全场应变(如Green-Lagrange应变、工程应变)。

　　DIC支持二维(2D-DIC)与三维(3D-DIC)测量，本案例采用3D-DIC技术以消除离面位移误差。

　　实际案例：镍基材料拉伸试验

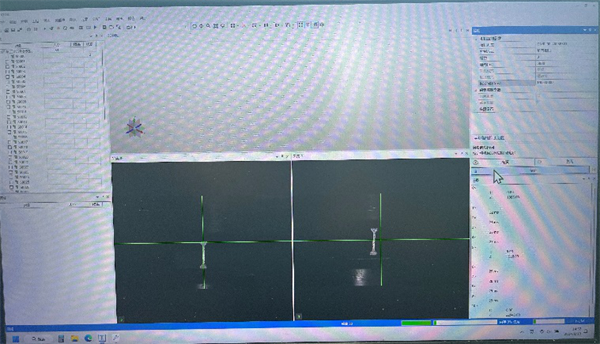

　　静态状态试算

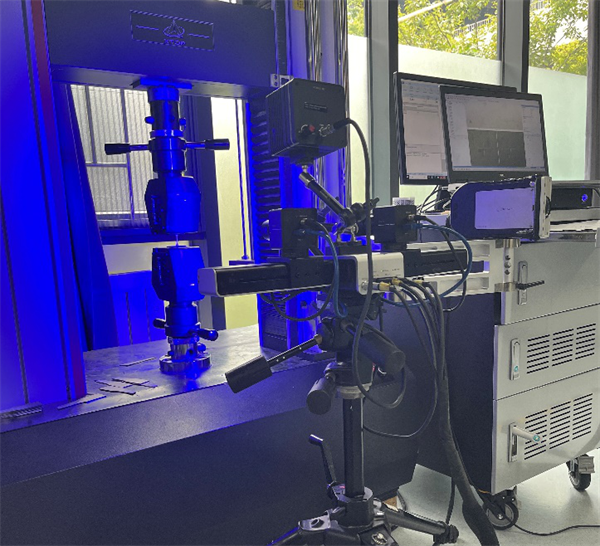

　　XTDIC三维全场应变测量系统采集图像，试验机按预设的工况开启拉伸，DIC双目相机完整记录实验拉伸过程。

　　实际案例：数据和分析

　　试件拉伸过程中，DIC软件输出不同阶段的位移、应变云图。

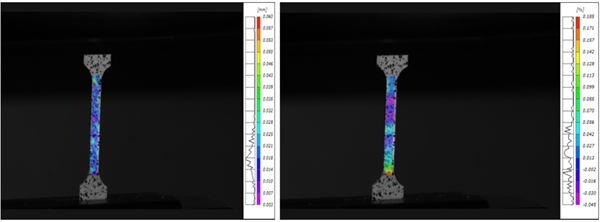

　　拉伸初始状态：

　　位移云图&应变云图

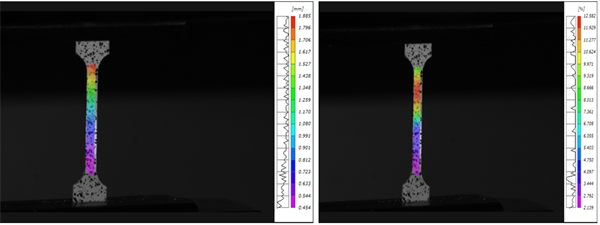

　　拉伸中：

　　位移云图&应变云图

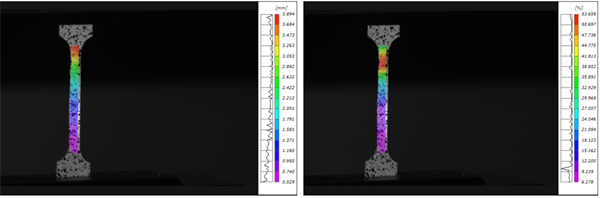

　　断裂前：

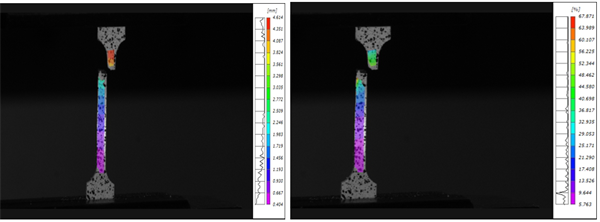

　　断裂后：

　　选取点点距离，DIC软件中导出位移伸长量沿时间变化曲线。

　　数据分析

　　1、全场变形分析，输出位移云图(识别变形均匀性，局部变形集中区域，如颈缩起始点)、应变云图(分析应变局部化、各项异性特性，验证材料本构模型准确性)。

　　2、断裂机理与失效预测，分析断裂瞬间的应变集中区域，揭示裂纹萌生位置及扩展路径，量化颈缩区域的真实应变，修正传统工程应变-应力曲线的局限性。

　　3、位移伸长量-时间曲线：结合加载条件(如应变率)，分析材料弹性阶段、屈服平台、塑性流动、颈缩阶段的动态响应特性，揭示镍基材料的应变率敏感性。

　　4、验证仿真与优化设计：DIC技术提供的全场应变数据，验证数值模拟(的准确性，优化材料参数(如硬化模型、损伤参数)。
