自动化三维扫描检测技术用于汽车零部件批量3D检测

　　随着汽车产业对产品质量和效率要求的不断提升，传统的检测方法日渐难以满足现代生产的需求。特别是在汽车复杂形状、批量生产部件的检测中，需要一种既能保证高精度又能提高工作效率的技术方案。自动化三维扫描检测技术凭借其非接触式、快速以及高精度的特点，在汽车制造业中得到了广泛应用。

　　检测难点与挑战

　　1、几何复杂性高：汽车装配钣金件焊接成型，包含曲面、弯折角度、焊接孔位等多维特征;

　　2、全尺寸覆盖需求：需检测焊接总成的孔位、位置度、平面度及焊缝错位量，局部抽检易漏判微小形变;

　　3、批量检测效率瓶颈：CMM依赖人工编程定位，仅限于抽检和首检，无法满足产线100%全检需求;

　　4、焊接变形溯源困难：冲压钣金件回弹、夹具定位误差等因素导致的尺寸偏移，需快速追溯至工艺环节，传统方法缺乏数据支撑。

　　当然，每种检测方案都有各自的优势，蓝光3D扫描与三坐标也可协同作业，实现局部精细测量与全检目的：

　　1、蓝光3D扫描主攻高效全貌检测：快速获取整体形变趋势、曲面轮廓偏差;

　　2、CMM精准验证关键尺寸：对蓝光3D检测中标记的超差区域(如定位孔、装配面)进行绝对精度复测;

　　3、数据交叉校验：避免单一设备系统误差，确保质量结论置信度。

　　自动化三维扫描检测案例

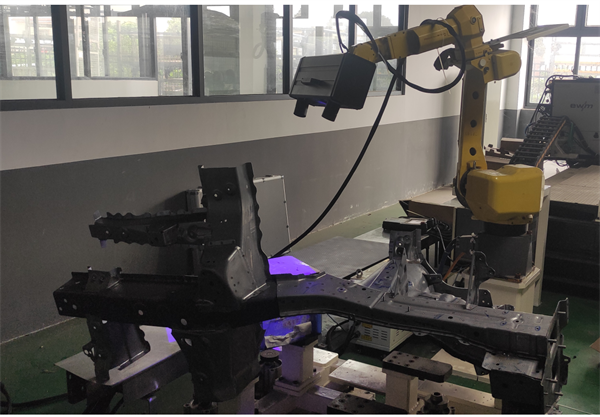

　　采用新拓三维XTOM-TransForm自动化三维扫描检测系统，可自动对汽车前纵梁焊接总成及钣金冲压件进行整体扫描测量，产品全检，测量结果精准、可靠、可追溯，自动化3D检测可大幅提升产品检测效率，实现生产的质量管控。

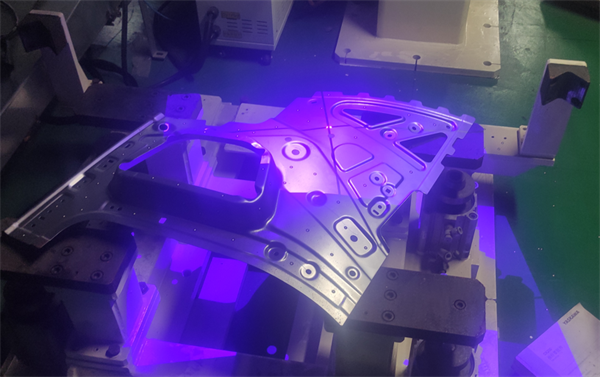

　　XTOM-TransForm自动化三维扫描检测系统凭借大幅面测量头，单幅扫描幅面大效率高，配合精细的点云降噪与采样算法，能够清晰捕捉曲面、孔位、螺孔柱等细微特征。

　　对于钣金件反光表面，XTOM扫描软件采用智能曝光算法，无需对零件进行喷粉等预处理，可获取高质量点云数据。这一优势在汽车钣金件检测中尤为突出，既能保证检测精度，又能避免喷粉对零件表面的损伤。

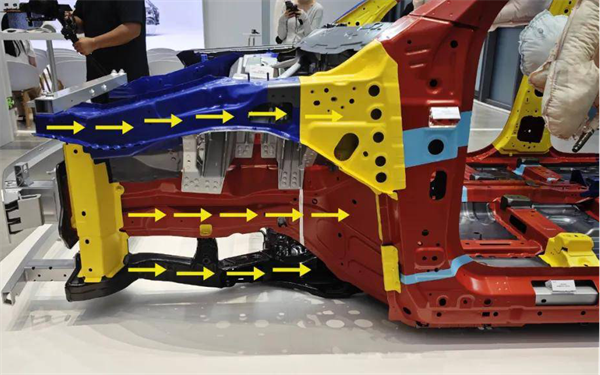

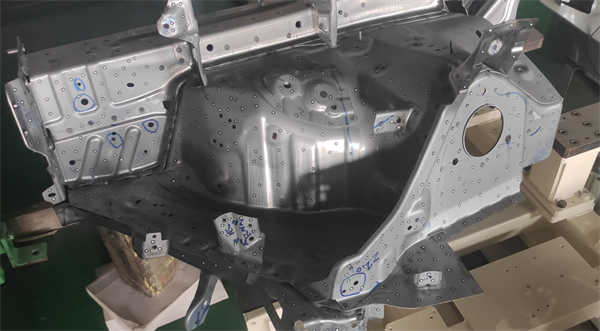

　　车前纵梁焊接总成和冲压件

　　XTOM-TransForm自动化三维扫描检测系统搭配检测软件，通过将扫描数据与原始数模 CAD 进行拟合比对，直观清晰显示钣金件的孔位、曲面偏差、切边偏差、形位公差等状况。基于批量检测数据，可即时反馈并追溯根源，为质量改进与工艺优化提供数据支持。

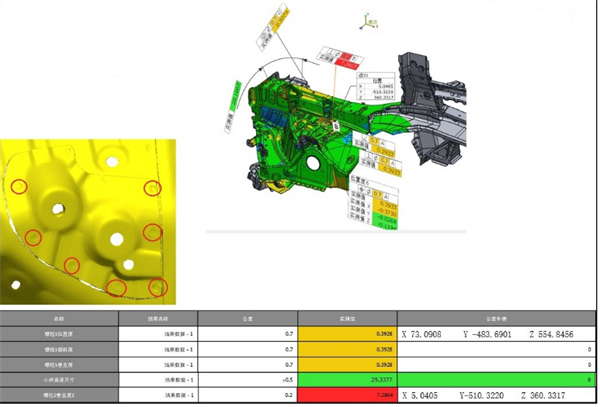

　　汽车前纵梁焊接总成3D全尺寸测量报告：

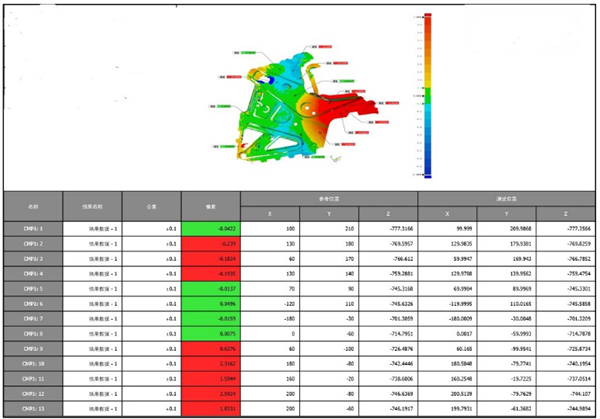

　　钣金冲压件3D全尺寸测量报告：

　　数据分析与结果

　　自动化三维扫描检测技术是汽车制造业实现高效、精准、全面质量控制的革命性工具。它通过自动化流程、高速数据采集和强大的数字分析能力，完美应对了汽车零部件批量生产的检测挑战。

　　尽管存在初始投入和实施复杂性的挑战，但其带来的质量提升、效率增益和成本节约使其成为汽车行业提升核心竞争力的关键技术之一，并正朝着更智能、更快速、更集成的方向快速发展。
