蓝光光栅拍照式3D扫描用于3C笔记本电脑背板模具3D检测

　　3C笔记本电脑背板模具的3D检测，新拓三维XTOM工业级蓝光三维扫描仪可提供高精度、高效率、全场覆盖、非接触、直观可视化的综合解决方案。它能完美应对模具复杂曲面、微小特征、严格公差的要求，并显著优于传统检测方法在速度、信息量和避免损伤方面的表现。其生成的数字化结果(点云、偏差图、报告)是数字化制造和质量控制的关键环节。

　　蓝光光栅3D扫描极其适合用于3C笔记本电脑背板模具的3D检测，主要基于其在精度、速度、细节捕捉、非接触性和数据可视化方面的独特优势。

　　高精度与高分辨率：

　　拍照式3D扫描仪可实现微米级(μm)的测量精度和高分辨率，这对于检测模具的微小特征(如散热孔、精细纹理、品牌Logo凹槽、卡扣结构、合模线等)、关键曲面轮廓度至关重要。笔记本背板模具对尺寸公差和形位公差要求严格，高精度扫描能可靠地发现细微偏差。

　　快速、全面的数据采集：

　　相比传统的接触式测量(如CMM)或单点激光跟踪，拍照式扫描在单次曝光或短时间内即可获取模具表面数百万甚至上千万个数据点，实现全尺寸覆盖。对于形状复杂的模具，这大大提高了检测效率，符合现代制造业快节奏的需求。

　　出色的复杂曲面和自由形状捕捉能力：

　　拍照式3D扫描通过密集点云或三角网格能完美重构这些任意复杂形状，不会因为形状复杂而增加测量难度或时间。这是CMM等点采样式设备难以比拟的。

　　非接触式测量：

　　优势： 扫描过程无需接触模具表面，完全避免了因测头接触压力导致模具变形或划伤精密表面的风险。这对于昂贵的、高光洁度的模具至关重要。

　　直观的偏差分析与可视化：

　　扫描获得的点云数据可以与原始CAD设计模型进行精确对齐，专业检测软件生成全场的彩色偏差色谱图，直观显示模具上每个点偏差大小和位置，快速定位问题区域(如变形、磨损、加工不足/过切)，并进行量化分析(生成GD&T报告)。

　　实际案例：笔记本电脑背板模具3D检测

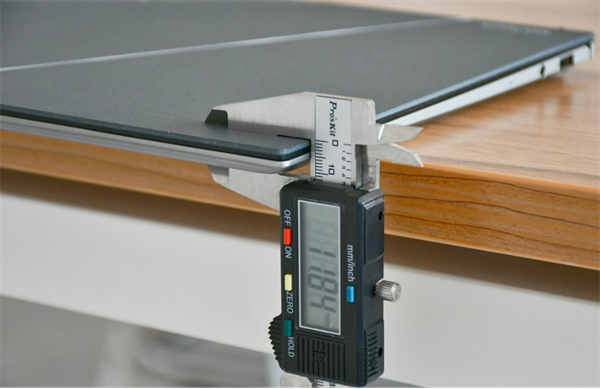

　　高精度三维扫描能够实现全尺寸测量，分析产品形面、弧度和厚度偏差，可快速进行模具调整，在试模、试产过程中更加顺畅。

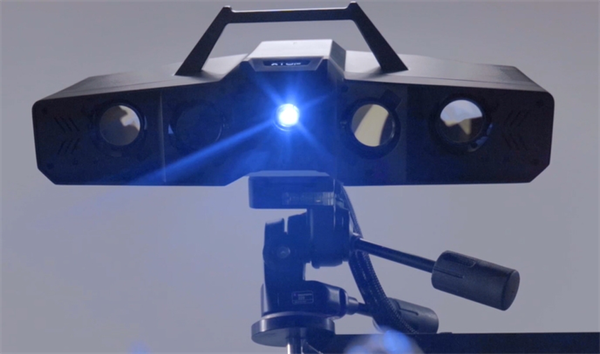

　　新拓三维XTOM蓝光拍照式三维扫描仪多角度扫描模具，实时生成高密度点云(单帧可达百万级数据点)，复杂区域(如内凹结构)可通过调整扫描角度或使用探针补充细节。

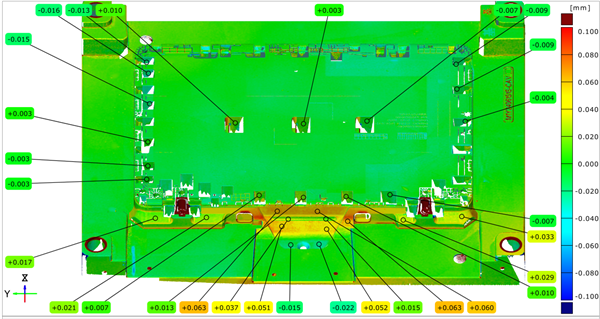

　　通过扫描软件剔除杂散点，平滑曲面，自动拼接为完整3D数据模型，将扫描3D数模与原始设计CAD导入检测软件，进行3D偏差分析(色差图显示超差区域)，对关键尺寸进行检测验证。

　　实际案例：数据分析

　　凭借其独特的技术优势，蓝光拍照式3D扫描技术已成为3C电子精密零部件及模具3D检测的行业实践和优选技术之一。国内外大量的标准、权威厂商的技术资料、学术研究以及实际工业应用案例都充分证明了其适用性和有效性
