解锁裂纹密码：数字图像相关DIC技术如何实现损伤定位及裂纹追踪？

       研究背景

       在断裂力学中，裂纹尖端张开位移（Crack Tip Opening Displacement, COD）是评估含裂纹结构剩余强度、预测裂纹扩展行为（如启裂、稳定扩展）及计算断裂韧性的核心参数。传统的COD测量方法（如夹式引伸计、电位法）通常为点测量或间接推算，存在以下局限：

       空间分辨率不足：难以捕捉裂纹尖端微米级的局部变形梯度；

       全场信息缺失：无法获得裂纹尖端附近的完整位移场与应变场；

       安装干扰：接触式传感器可能干扰试样变形或裂纹扩展行为；

       环境适应性差：高温、腐蚀等极端条件下实施困难。

       新拓三维XTDIC三维全场应变测量系统，基于位移场提取COD、DIC全场应变测量及裂纹尖端定位方法等关键技术，能够全面、精准地计算裂纹部位的张开位移，分析原始裂纹部位张开位移（COD值），提升监测精度和测试效率，适用于各种复杂结构和材料的裂纹研究与工程应用。

       研究目标

       基于新拓三维自研DIC技术，实现金属裂纹尖端COD高精度动态测量：

       微尺度变形表征能力：优化DIC算法（如子区变形函数、正则化方法），实现超高梯度场（>1）的稳定计算；

       裂纹尖端识别算法：结合应变奇异性分析，定位物理裂纹尖端；

       鲁棒性测量流程：适应不同金属及载荷条件（准静态、疲劳、蠕变）的标准化DIC-COD实验方案。

       DIC分析裂纹张开位移（COD）流程

       图像采集：新拓三维XTDIC测量系统捕捉变形瞬态过程。

       感兴趣区（ROI）定义：包含裂纹尖端及塑性区，聚焦关键变形区域。

       DIC软件计算：子区大小(15-51px)、步长(1-5px)，平衡空间分辨率与抗噪性。

       应变场计算：应变窗口、微分算法，由位移梯度推导Green-Lagrange应变

       COD提取算法

       裂纹路径识别：基于位移不连续性（u_y突变）自动提取裂纹中线；

       参考点确定

       δ₅法：距物理裂纹尖端后方0.5mm处，垂直裂纹面方向位移差（δ = u₊ - u₋）；

       90°交点法：裂纹面张开轮廓线与裂纹线延长线相交点位移；

       动态追踪：对连续载荷步重复上述过程，获取COD-载荷(P-V)曲线。

       DIC技术用于裂纹张开位移（COD）试验

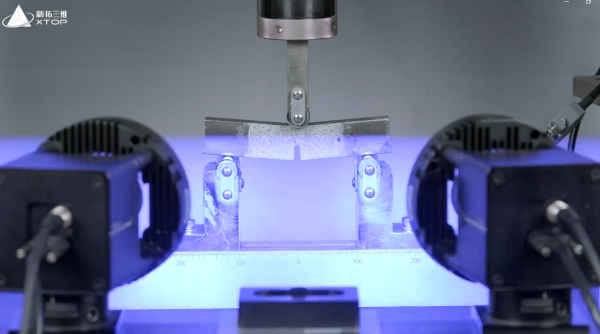

       在预制裂纹的试样上，标定裂纹尖端位置。新拓三维DIC系统记录裂纹扩展过程的图像序列。同步加载设备（万能试验机）施加力学载荷，载荷、位移与图像采集严格同步。

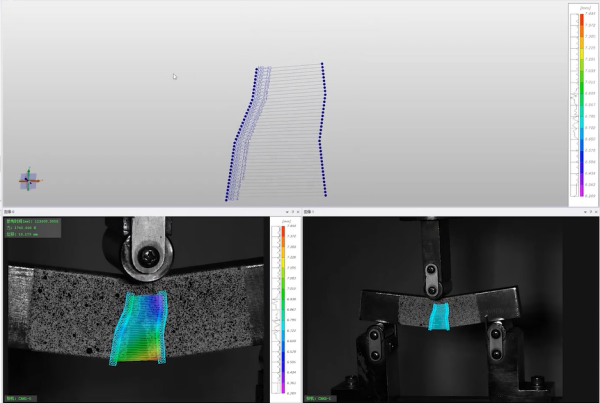

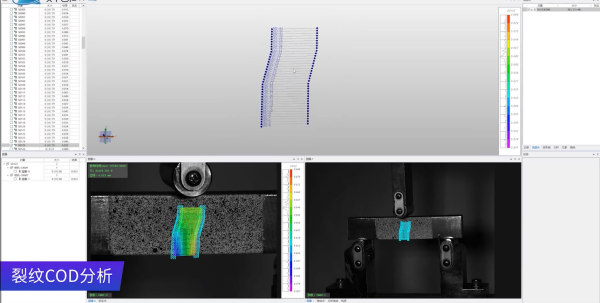

       DIC软件对裂纹张开位移（COD）的提取，通过位移不连续性或应变集中区域识别裂纹路径，沿裂纹路径法线方向，提取两侧位移差，在裂纹尖端后方（如1mm）处取平均值作为COD值。

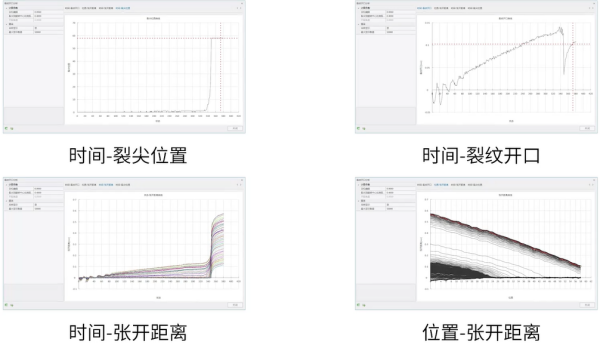

       DIC软件对COD进行定量分析：分析时间-裂尖位置，时间-裂纹开口，时间-张开距离，位置-张开距离。

       为了跟踪裂纹随时间的演化，XTIDC三维全场应变测量系统可计算对应参考图像（第一图像）和畸变图像之间的差值，并针对每个评估点进行相关性计算，通过测量残差分析裂纹尖端的位置。

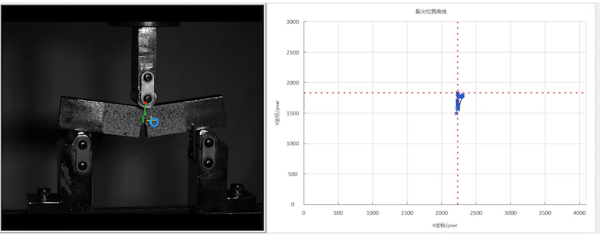

裂尖位置分析

       DIC软件分析裂纹动态变化过程的应变场变化：

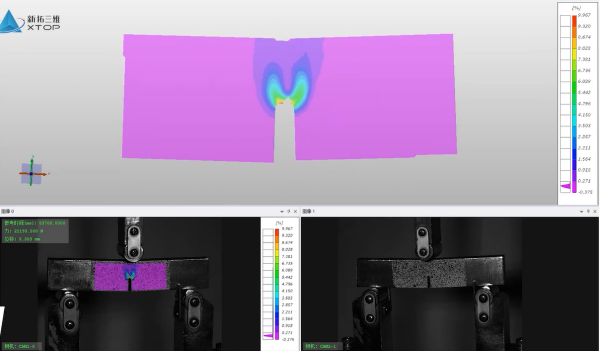

裂纹最大主应变

       DIC软件分析裂纹动态变化过程的位移场云图：

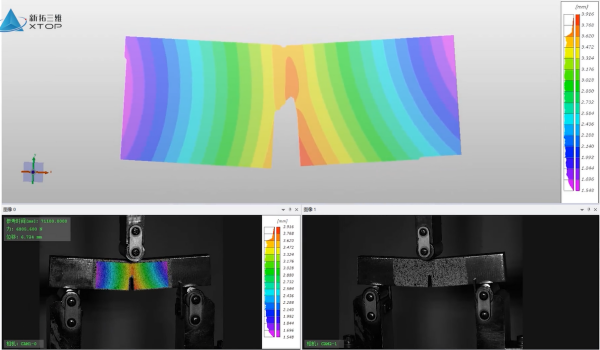

裂纹位移云图

       新拓三维XTDIC三维全场应变测量系统，基于三维数字图像相关可提供三维位移场和应变场，裂纹COD分析模块功能可计算裂纹部位的张开位移，以此确定裂纹张开位移（COD）的值，实时可视化监测裂纹的进展，结合断裂力学理论（如J积分、CTOD准则）评估材料断裂韧性，极大提升了识别精度和计算速度，为材料破坏机制研究提供了关键数据支持。
