汽车精密结构件全尺寸检测使用高精度3D扫描，事半功倍！

       随着汽车精密制造的快速发展，汽车精密件形状结构日趋复杂，精度要求更高，要在出厂前检验产品尺寸是否达到设计要求，往往需要进行严格的质量控制。随着产品要求越来越高，越来越多的汽车零部件制造商提出了三维尺寸及形位公差检测的要求，为了满足这种需要，往往需要采用高精度的蓝光3D扫描仪。

       汽车零部件尺寸控制，三坐标必选场景是位置度/垂直度关键尺寸分析；蓝光三维扫描技术多用于自由曲面轮廓度检测（GD&T要求≤0.1mm）、高密度点云逆向工程。当然，两种技术也可以互补使用，形成“全局快速扫描+局部精准复核” 体系，为汽车制造行业提供最优解决方案。

       蓝光三维扫描适用性

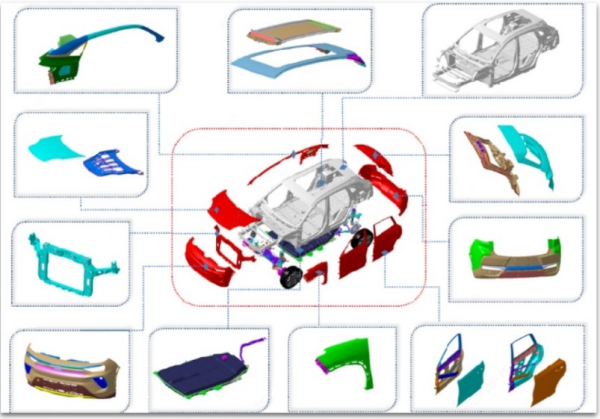

       高精度蓝光三维扫描技术凭借其强大的通用性，逐渐代替部分检具，进行汽车精密结构件高效、准确地全尺寸检测。

       为提升质量控制效率与精度，引入新拓三维XTOM高精度蓝光三维扫描系统，对方向盘配件、前保险杠塑料件和车门钣金件进行全尺寸数字化检测。

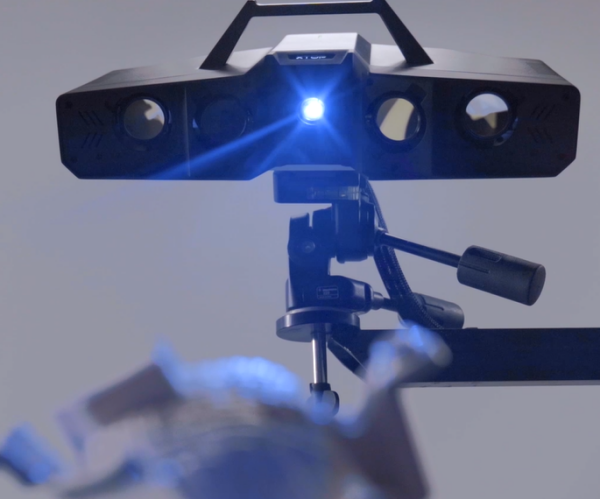

       新拓三维XTOM-MATRIX蓝光三维扫描仪，通过将光栅图案投射到被测物表面，2个高分辨率工业相机通过采集变形条纹，根据三角法原理计算出零件表面空间三维坐标。

       基于3D扫描数模导入检测软件，可实现全尺寸检测，且能够快速测量孔间距等数值，色谱图可以直观显示加工的形面偏差，一目了然。

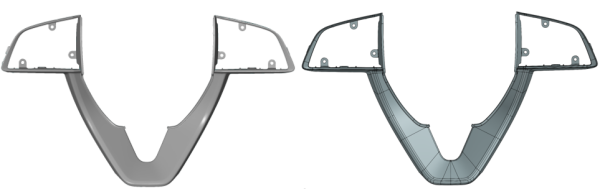

       汽车方向盘配件检测案例

       检测需求

       1. 自由曲面拓扑复杂（R角连续过渡）

       2. 边缘及小圆孔扫描完整，位置精度要求较高

       解决方案

       1、 蓝光三维扫描，分析安装孔位（含6个螺纹孔）位置度

       2、 采用灰度特征值对孔位进行拟合，精度更高

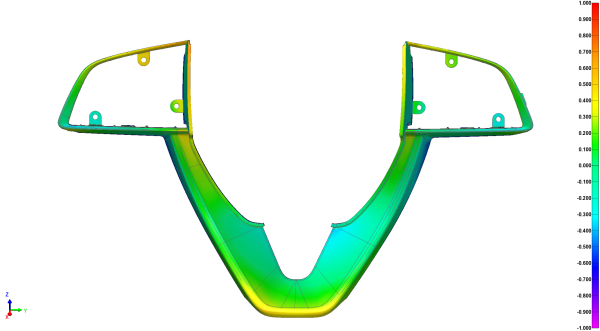

       3、3D曲面与CAD设计面贴合度（自由曲面形位公差分析）

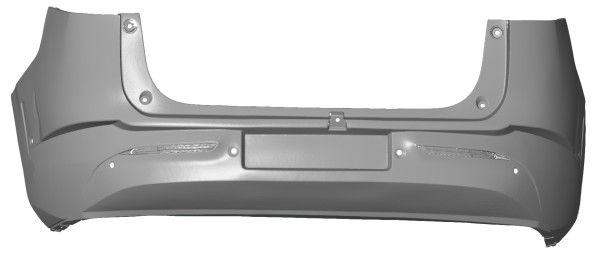

       应用案例：汽车保险杠塑料件检测

       检测需求

       1、装配孔位多，且分布密集

       2、注塑模具精度验证，翘曲变形检测

       解决方案

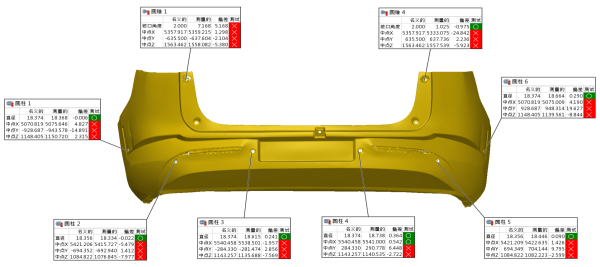

       1、尺寸及形位公差测量、CAD数模比对

       2、反变形修模、首件检测、过程控制、翘曲分析

       应用案例：汽车车灯注塑件检测

       检测需求

       1、 复杂的曲面和精细结构，需要全面的尺寸验证。

       2、 车灯塑料件属于透明材质，非接触式测量避免对敏感表面的损伤。

       3、 需快速获取尺寸检测结果，以便及时调整生产过程中的参数，如模具温度、注射压力等，确保产品质量。

       解决方案

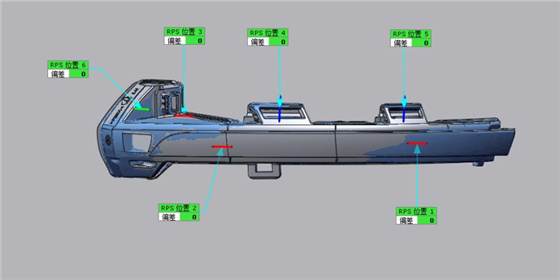

       1、 蓝光三维扫描，非接触捕捉样件的全尺寸几何形状和细节。

       2、 扫描速度快，检测效率高，直观地了解产品全尺寸检测注塑成形的质量。

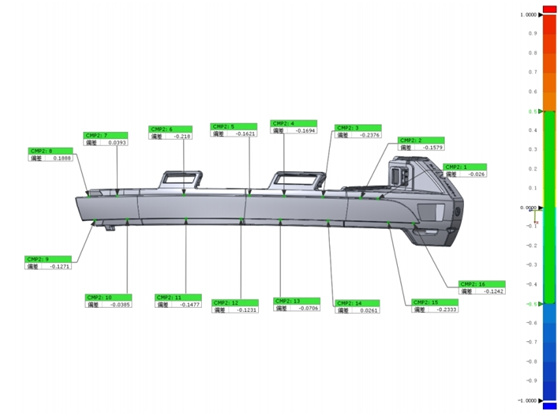

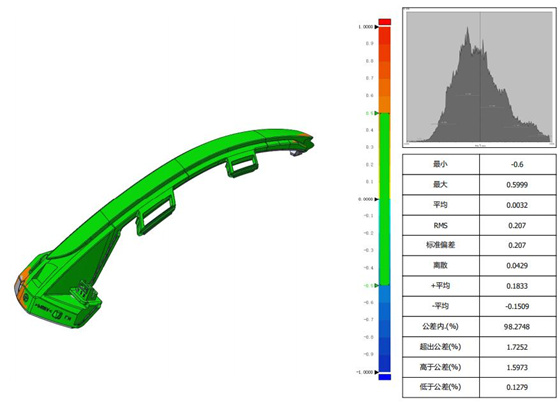

       3、 通过生成色谱图对比分析，展示产品与标准模型之间的差异，准确判断产品是否合格，提高生产质量。

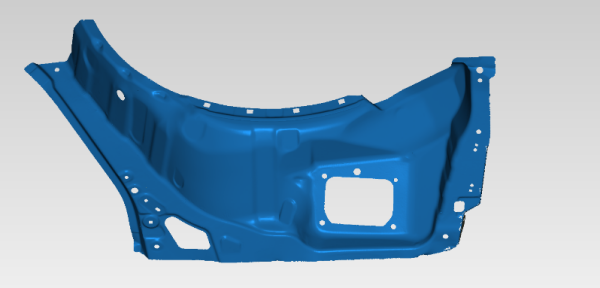

       应用案例：汽车钣金冲压件检测

       检测需求

       1、 钣金件形状不规则，需全尺寸检测冲压变形、回弹。

       2、 孔位复杂多样，形状和空间分布分析，保证准确装配。

       3、 检测项目繁多，需进行高效尺寸检测。

       解决方案

       1、蓝光三维测量技术不受狭窄、凹槽等复杂位置限制，多角度采集数据，清晰呈现关键细节特征。

       2、蓝光三维扫描可精准获取切边线尺寸数据，及时发现切边线不齐等质量问题，避免总成装配时出现间隙或干涉。

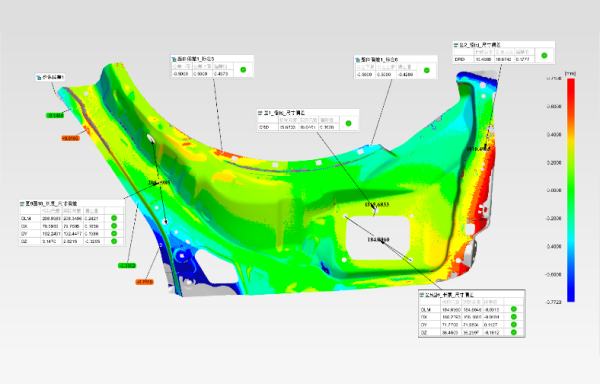

       3、通过检测软件将扫描数据与原始数模 CAD 进行拟合比对，清晰显示钣金件的孔位、曲面偏差、切边偏差、形位公差等状况。

       新拓三维XTOM高精度蓝光3D扫描仪，成功解决了汽车复杂结构件（方向盘、保险杠、钣金件）在精度、效率和全面性上的检测难题。其非接触、高速度、全字段的数据采集能力，结合强大的三维比对与GD&T分析软件，实现了：

       质量管控升级：从“抽样检验”到“全尺寸数字化体检”，精准定位制造偏差。

       效率革命：检测周期缩短70% 以上，完美匹配生产线节奏。

       工艺优化闭环：直观的偏差数据驱动冲压、注塑、装配工艺的快速迭代。

       质量成本降低：大幅减少废品、返工及工艺优化时间。
