应用高速DIC技术测量汽车压过亚克力盖板的瞬态变形研究

       研究背景

       车辆行驶过程中，轮胎对路面（或测试平台上模拟的亚克力盖板）施加瞬态冲击载荷，导致盖板产生复杂的动态变形响应。这种瞬态变形行为直接关系到盖板受冲击载荷结构完整性，变形是否会导致接缝处密封性，反复的动态载荷是否会导致材料疲劳累积。

       传统的应变片测量方法仅能获取有限点的应变信息，且难以捕捉高频瞬态过程；光学干涉法对振动敏感，难以在汽车压过的强振动环境中应用。采用新拓三维XTDIC-SPARK三维高速测量系统，作为一种非接触、全场、高精度的光学测量技术，结合高速摄像机能够实时记录并分析物体表面的变形场（位移、应变），为研究汽车压过亚克力盖板的瞬态力学行为提供了强大的工具。

       研究目标

       捕捉全场瞬态变形： 获取汽车轮胎压过亚克力盖板全过程（接触-加载-卸载-分离）的高时空分辨率全场位移场和应变场数据。

       量化动态响应特性：分析关键位置（接触中心、边缘、支撑点附近）的位移/应变 时间历程曲线，提取最大变形量、应变率、回弹特性等关键力学参数。

       揭示变形机制与失效风险：基于全场数据，分析瞬态变形模式、应力集中区域的形成与演化规律，评估结构动态强度和潜在的失效模式（如裂纹萌生）。

       高速DIC测量实验

       高速数字图像相关系统搭建

       高速相机配置：双相机同步拍摄（立体DIC），帧率覆盖车辆碾压时间尺度（如车速60km/h时，需微秒级曝光）。

       散斑制备：亚克力表面喷涂高对比度散斑（如白色哑光底漆+黑色随机斑点），需确保附着力与变形同步性。

       照明系统：采用高频脉冲LED，抑制运动模糊与环境光干扰，适用于户外强光下的光源强度与角度。

        标定与同步

       立体标定：通过标定板获取相机内外参数，确保三维坐标重构精度（误差通常<0.01像素）。

       时空同步：高速相机、照明、车辆触发系统严格同步，避免时间错位导致数据失真。

       数据采集与处理

       图像采集：XTDIC-SPARK三维高速测量系统直接控制高速摄像机采集图像，大容量存储高速连续图像设备（TB级数据）。

       DIC算法优化：采用亚像素插值、GPU加速计算，可处理大变形（如亚克力脆性断裂）时的非线性问题。

       结果输出：生成三维位移场、应变场、速度场，提取关键参数（最大挠度、最大主应变、残余应变等）。

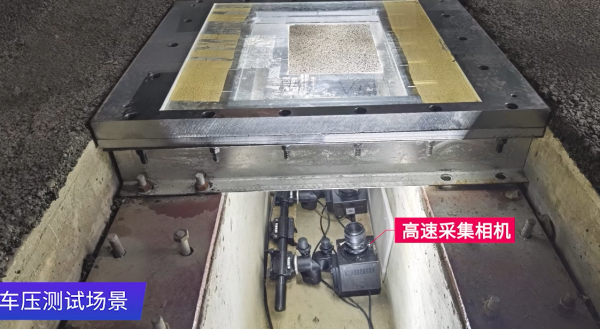

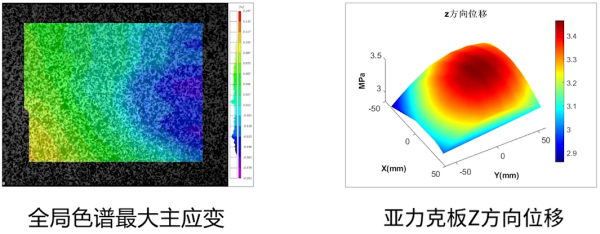

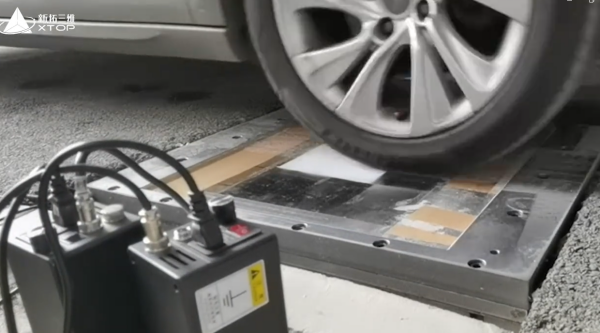

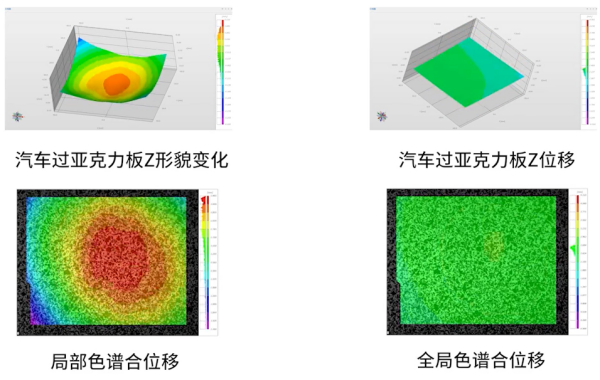

       XTDA三维动态变形软件分析：时间轴识别跟踪散斑图案，三维重建获得亚克力板变形数据，分析Z向形貌变化、Z向位移、合位移以及最大主应变等变形数据，精准分隔变形阶段并提取Z向位移分布。

       应用价值

       通过克服高速、高动态、强振动环境下的技术难点，应用新拓三维高速DIC技术实现了对汽车压过亚克力盖板瞬态变形过程的高精度、全场、动态测量。获取的关键位移场和应变场数据，为深入理解亚克力盖板在极端冲击载荷下的动态力学响应、评估其结构性能、验证仿真模型以及优化产品设计提供了不可或缺的实验依据。该方案不仅适用于汽车亚克力部件，也可推广至其他涉及瞬态冲击、高速振动、位移姿态测量等工程领域。
