Tube Qualify三维弯管测量系统在复杂管路检测与弯管工艺校正中的应用

航空、汽车管路承担介质输送、线缆防护等核心功能，管件成型精度直接决定整机系统运行可靠性。弯管加工受材料回弹、工装偏差影响，试制样件必须完成检测并迭代修正折弯参数，才能保证批量生产的管件满足公差指标。

新拓三维Tube Qualify三维弯管测量系统以光学非接触三维重建技术，解决复杂管件检测难题，实现管件快速测量、偏差量化、工艺参数自动补偿，为弯管试制调机与批量质量管控提供完整解决方案。

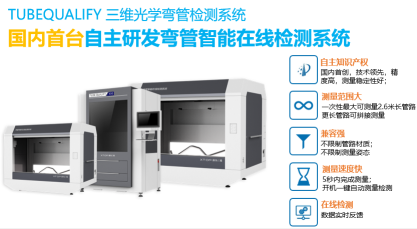

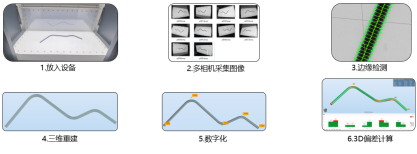

新拓三维Tube Qualify三维弯管测量系统，一键启动即可完成管路全流程检测，单根管件可秒级完成测量，支持多根管件同步采集，超长管件支持拼接扩展测量。

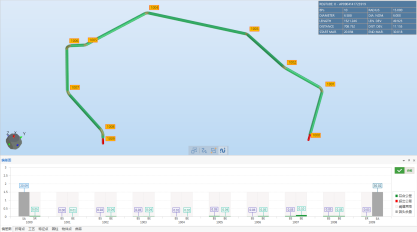

Tube Qualify三维弯管测量系统配套专用弯管分析软件，将实测三维管路模型与理论CAD 模型对齐比对，输出XYZ坐标、YBC折弯工艺参数、护套公差、端头余量等关键指标，在三维模型上直观标记超差位置，实现偏差可视化、量化输出。

基于实测偏差数据，软件可换算生成弯管机回弹补偿修正参数，直接对接数控弯管机通讯接口，输出加工补偿值，减少样件反复试制次数；系统还可对接机械手、上下料机构，构建自动化在线检测产线，实现数据存储、追溯与批量统计分析。

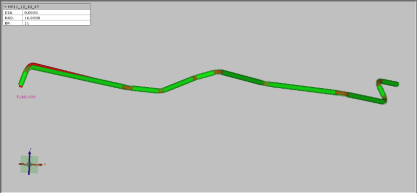

常规弯管3D偏差检测

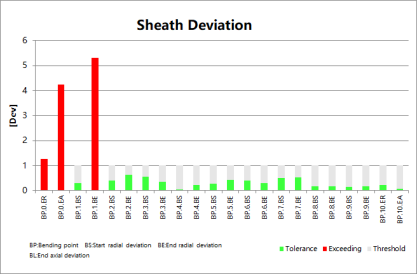

柱状统计图表量化实测管件每个折弯点的径向、轴向偏差；绿色代表公差合格区间，红色代表超差点位，可快速定位不合格折弯段。

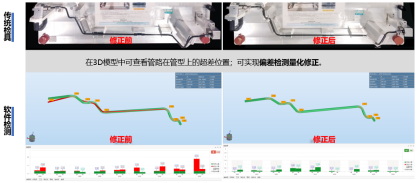

数据价值：读取每个弯点具体偏差数值，区分径向、轴向不同维度误差，定位是折弯角度、直线段长度还是转角带来的成型问题，为弯管参数修正提供量化依据。修正前后模型可直观对比，验证调机优化效果。

端头余量裁切检测

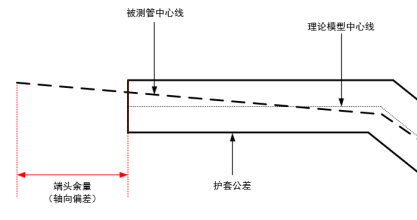

针对未做端头裁切的半成品管件，Tube Qualify三维弯管测量系统，按照质量标准完成最佳拟合，独立计算轴向端头余量，保证管件主体管型满足公差前提下输出合理裁切余量。

数据价值：避免直接按理论长度裁切，防止因管型整体偏移，裁切后主体管型超差，解决半成品管件的余量评估难题，减少废料产生。

柔性软管测量

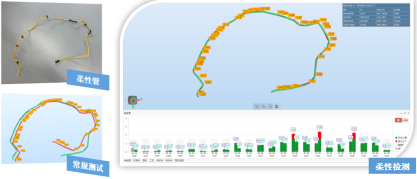

柔性软管易受外力发生形变，接触式检测会引入挤压变形误差。Tube Qualify三维弯管测量系统结合管件最小刚性段长度自动算法，实现自动分段、合并重建。

数据价值：规避接触测量带来的二次变形干扰，完整还原软管自由状态下真实管型，输出各段折弯参数与偏差，解决柔性管件难以精准检测的行业痛点。

特殊复杂管件适配能力

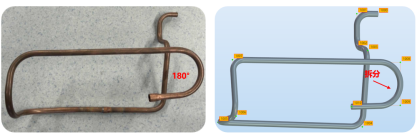

大角度180°弯管：180°折弯后两端直线段互相平行，常规算法无法求取折弯交点；Tube Qualify三维弯管测量系统采用拆分算法，将单一大角度弯折拆解为多段小角度弯折完成解析，保证折弯点参数有效输出。

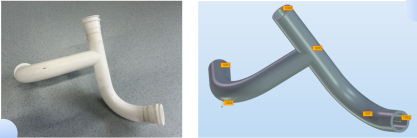

三通 / 分支复合管：搭配直线适配器，解析分支接口的空间位置、夹角参数，完成多分叉管路完整测量。

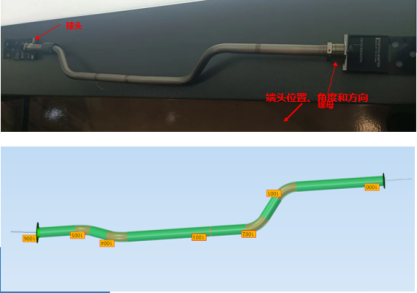

端头异形管件（球头、螺纹口、法兰、扩口）：通过定位‑定向适配器，识别法兰、扩口、球头、螺纹端头的位置、角度与朝向，完成端头特征和管身一体化检测。

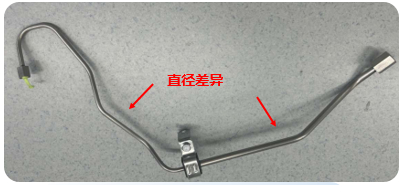

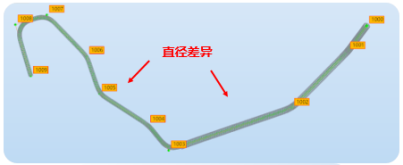

变径管、自由弯管件：不受管径变化、无规则自由弯曲形态限制，完成中心线提取与全尺寸解析。

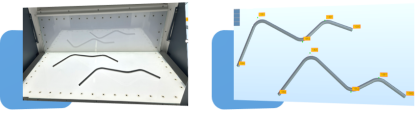

多管同步测量：腔体内可同时放置多根管件，一次性完成重建与参数输出，大幅提升试制及批量抽检效率。

管路检测与质量管控价值

1、缩短弯管调机周期，降低试制成本

Tube Qualify三维弯管测量系统直接输出回弹补偿参数反馈至数控弯管机，减少反复试弯、送检迭代次数，降低原材料损耗，提升新产品导入效率。

2、实现偏差全量化，问题可定位可追溯

区别传统检具定性判定，Tube Qualify三维弯管测量系统输出每一个折弯点径向、轴向、角度、长度的量化偏差，精准区分误差来源；全部测量数据自动存档，便于工艺复盘、质量追溯。

3、覆盖全品类管件，拓展检测边界

Tube Qualify三维弯管测量系统，支持刚性硬管、柔性软管、变径管、三通分支件、法兰球头等异形端头管件，解决传统检测手段无法应对复杂管件的难题。

4、适配批量生产与自动化产线

Tube Qualify三维弯管测量系统测量速度快，支持多管同时检测，可集成机械手实现在线自动化检测，满足批量抽检乃至全检需求；设备已在国内汽车、航空航天管路制造企业落地，并实现海外项目批量供货。
