显微DIC测量系统用于微小尺寸柔性食品材料力学研究

案例摘要

食品的口感、质构与其微观力学响应直接相关，面条筋道程度、抗弯折能力、蒸煮后的韧性表现本质上是材料在外力作用下微观变形行为的宏观体现。

传统力学测试难以捕获微小尺度下的局部应变梯度、变形热点区域，无法得到样品表面完整的应变分布。借助新拓三维显微DIC测量系统，开展微尺度全场变形表征，能够解析柔性食品材料内部形变演化规律，为食品配方优化、质构改良、加工工艺开发提供量化试验依据。

显微DIC技术核心优势

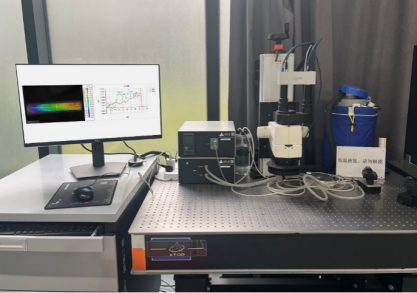

新拓三维显微DIC测量系统，搭配高放大倍数体式显微镜，实现微小尺寸样品非接触式全场力学表征。适配面条这类柔软、易损伤的食品材料测试场景，核心性能优势如下：

将该系统与原位微型力学试验机组合，即可完成微小试样的加载观测一体化试验。

在研究意大利面弯折变形时，显微DIC系统通过其高分辨率、全场、非接触、动态测量的能力，精确测量面条在弯折点、边缘区域乃至整个截面的应变分布，揭示“热点”区域。

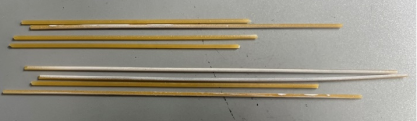

意大利面弯折力学试验

试验目的

采用显微DIC测量系统表征意面在弯折加载过程中的全场应变分布，探究弯折载荷下应变的空间演化特征，建立微观应变行为与面条几何尺寸、内部组分结构之间的关联，为食品质构研究提供试验方法参考。

试验结果与数据解读

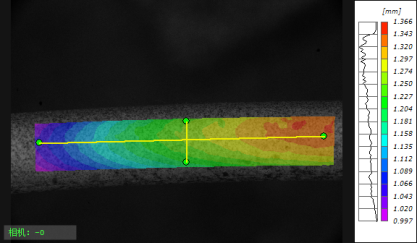

从位移云图可直观观察面条弯折状态下的空间变形特征：在弯折外力作用下，面条不同位置位移存在明显梯度，变形并非均匀分布，局部区域出现位移集中，即为力学响应的热点区域。

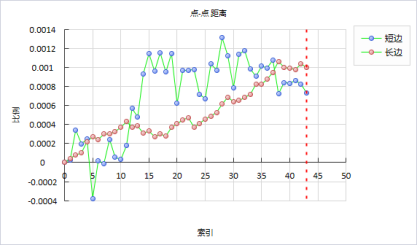

对比长、短边方向的线应变曲线可以看出：

1、面条短边方向应变整体幅值显著高于长边方向，应变随测点位置呈现剧烈波动，局部出现应变峰值，代表该区域承受更大的形变作用，是弯折过程中优先发生损伤、断裂的潜在位置；

2、长边方向应变整体水平偏低，曲线变化相对平缓，说明沿面条轴向承载时形变更加均匀；

3、从加载点向样品固定端延伸，应变呈梯度式衰减，完整呈现载荷在细长面条试样内部的传递规律。

传统宏观弯曲试验，仅能得到样品断裂临界力，无法区分不同位置的局部受力差异；而显微 DIC测量系统可以定位高应变微区，解释面条为何会在特定位置发生断裂，实现从“宏观力学指标”到“微观变形机理”的解析。

试验工程与科研价值

1、机理层面解析食品质构：通过全场应变分布揭示柔性细长食品在外力下的变形传递、应力集中现象，建立微观变形行为与口感、韧性、抗断裂能力之间的对应关系，深化对食品材料质构的科学认知。

2、支撑配方与工艺优化：可对比不同配方、不同加工工艺面条的微尺度应变差异，为原料配比、挤压工艺、干燥工艺优化提供量化测试数据，定向调控产品筋度、韧性等感官指标。

3、方法可拓展迁移：该套显微DIC测试方案不只局限于面条研究，还可拓展应用于其他柔性食品、生物材料、高分子微小试样的原位力学表征；搭配冷热台后还可模拟温度变化，研究温度对食品材料变形特性的影响。

4、突破传统测试手段局限：规避接触式测量对柔软样品的损伤，解决单点测量无法获得完整应变场的短板，为食品科学、生物材料领域提供微尺度无损力学表征手段。
