XTOM-COMBINE小幅面蓝光三维扫描仪在手机微小精密件全尺寸检测中的应用

手机零部件具备尺寸微小、结构复杂、形位公差严苛的特点，接口卡扣、中框、注塑壳体、曲面玻璃等构件的加工偏差会直接造成装配干涉、整机性能不良等问题。传统测量手段只能采集离散点位尺寸，难以完整评价复杂曲面、异形特征的整体形貌，无法实现零件全形貌、全尺寸的量化质控。

新拓三维XTOM-COMBINE小幅面蓝光三维扫描仪，采用蓝光结构光技术，获取小尺寸精密电子件完整三维点云，实现三维比对、形位公差解析，覆盖研发验证、逆向分析、生产质控全流程，为3C精密制造提供完整数字化检测方案。

一、设备核心技术特点

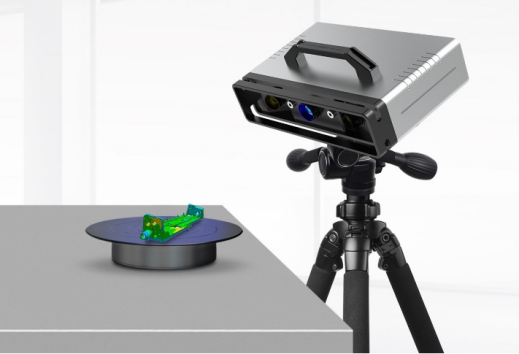

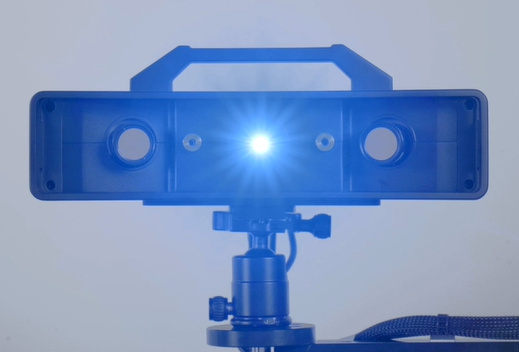

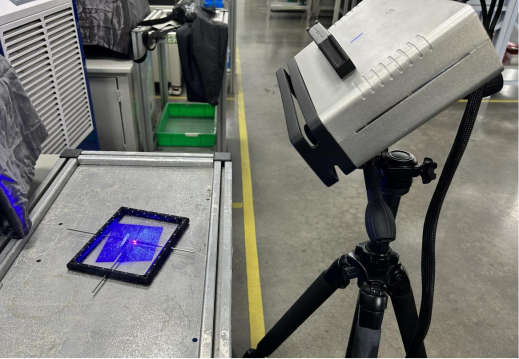

XTOM-COMBINE采用短波段蓝光投影，抗工业现场环境光干扰，可捕捉微观细微轮廓；配置两种小幅面视场（200×150 mm、100×75 mm），适配手机各类小型零部件，兼顾细节解析能力与扫描效率。

设备输出高密度点云模型，可直接与CAD理论模型做三维色谱比对，输出全域偏差云图、关键位置尺寸偏差、形位公差，实现从单点检测升级到全表面形貌评价。

二、研发阶段：设计验证与试样精度评估

1、外观与结构设计验证

二维图纸无法充分表征复杂曲面的实际成型效果。通过三维扫描获取试样完整三维实体模型，对曲面顺滑度、轮廓过渡、卡扣结构开展数字化复核，提前识别轮廓缺陷、结构干涉风险，优化设计方案。

2、全尺寸精度分析

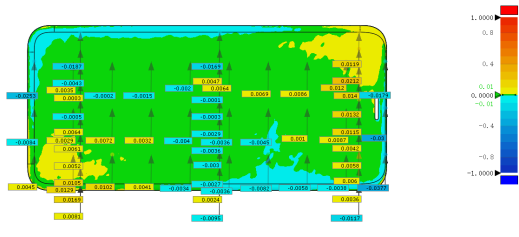

将扫描得到的实测三维模型与原始CAD模型对齐比对，以色谱云图直观展示零件全域尺寸偏差，同时提取孔位、卡扣、配合面的量化偏差数值。

数据解读：云图不同颜色代表不同偏差区间，可定位尺寸偏差区域，并进行偏差数据标注。基于该量化结果反向优化注塑、冲压等工艺参数，从源头保障批量生产的装配适配性。

三、逆向工程：竞品解析与产品迭代升级

1、竞品结构对标分析

对竞品零部件完成高精度三维扫描，得到完整数字模型。不仅可以获取外形尺寸，还可解析内部卡扣、限位、接口的结构细节，量化对比自家产品与竞品的尺寸差异，识别结构设计优劣，为差异化创新提供客观数据依据。

2、旧款产品改型优化

扫描已有成熟产品，重建三维数字模型，基于实测形貌开展结构优化、改型设计，缩短改型迭代周期，延长产品生命周期。

四、生产质量控制：成品与零部件检测

1、整机结构件成品检测

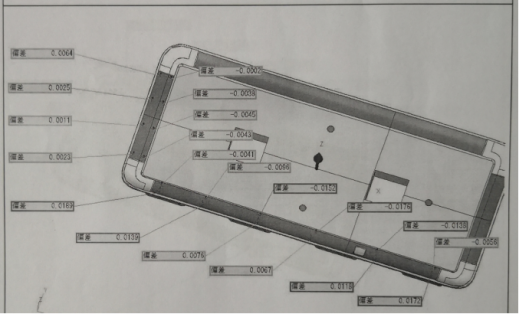

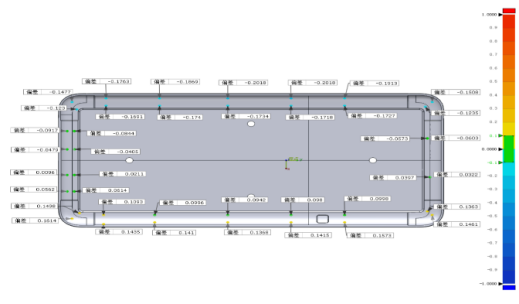

针对手机中框、背板、曲面玻璃等成品件，扫描得到完整实际形貌，和设计CAD做全局三维比对。

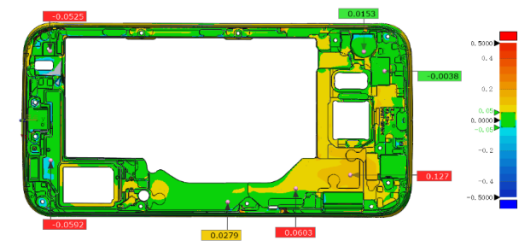

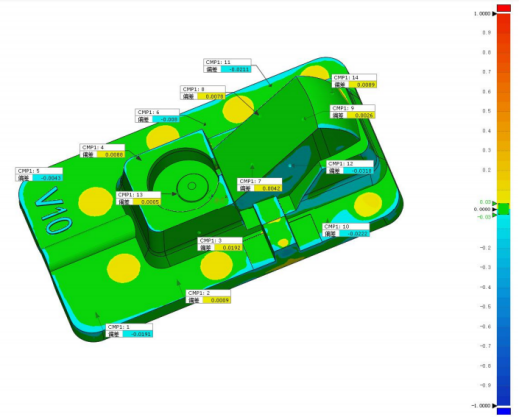

数据解读：输出完整的偏差色谱图，可一次性识别配合面翘曲、边缘收缩、曲面变形、局部厚薄异常等缺陷；不仅输出关键点位的数值，还能观察缺陷在零件表面的分布规律，区分是模具磨损、注塑压力、冷却不均哪一类工艺诱因，为产线工艺调整提供直接依据。

2、零部件来料/工序检测

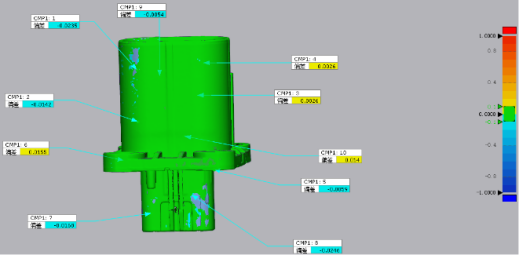

面向TypeC接口、注塑支架、壳体、键盘构件等小零件，完成三维扫描检测，开展孔位位置度、壁厚、配合轮廓等项目检测。

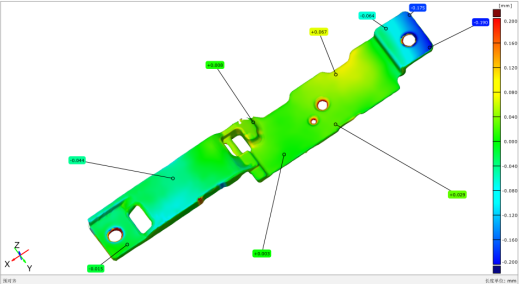

数据解读：通过三维比对，检出螺丝孔偏移、卡扣变形、局部缺料、冲压翘曲等问题；方案给出每一处特征的具体偏差量，实现缺陷定位、量化、可追溯，便于筛选不合格件，管控来料与工序质量。

五、应用价值总结

1、全尺寸评价：突破传统卡尺、二次元单点测量局限，完整覆盖复杂曲面、细小异形特征，获取零件全部表面的偏差信息，避免漏检局部缺陷。

2、量化偏差定位：以色谱云图直观显示超差区域，输出微米级偏差数值，不仅判断合格与否，还可分析缺陷产生的工艺诱因，指导模具、成型工艺优化。

3、贯穿产品全生命周期：覆盖研发设计、竞品对标、改型迭代、来料检测、成品质控多个环节，缩短新产品导入周期，降低装配不良率。

4、适配工业现场工况：蓝光光源抗环境光干扰，在车间现场环境下，也可以稳定采集高精度数据，为3C精密零部件数字化质量管控提供高效检测手段。
