材料力学研究——钢筋混凝土结构全场变形应变测量

教育 来源: 2020/3/24 16:08:01 阅读:1007

  钢筋混凝土是建筑工地常见的建筑材料,你对它了解多少?作为一种建筑材料,它的主要组成是什么?使用寿命一般是多久? 既然是材料,那必然是有寿命的,它并不是像人们所期盼的那样,可以有无限的寿命。

  实际上,钢筋混凝土的成分主要是水泥、砂石和钢筋,理论上它可以保存上千年或更长时间,但这也是需要特定保存条件的,且只是混凝土块,不是完整的整体的结构。


  在现实的建筑当中,钢筋混凝土设计的使用年限一般在七八十年左右,也就是说按新房的产权年限设计的。另外,我国不少赫赫有名的水坝工程也是有寿命的,最初的设计年限也就是100年。

  在建筑物中,钢筋混凝土的使用环境比较复杂,工程设计要考虑自然中的恶略天气,钢筋混凝土内部的水分和承受的压力等复杂的状况,一般民用建筑物是70年的使用年限,是为了保障这个时间内的安全问题。

  钢筋混凝土结构对现代建筑的重要性不言而喻,在整体的工程质量中占据着举足轻重的地位。无论是桥梁、写字楼、住宅、工厂都离不开钢筋混凝土结构,钢筋混凝土结构的广泛采用,满足了我国建筑工程中对建筑的稳定性、安全性、经济性等方面的需求。


  建筑结构设计,是建筑设计中的核心之一,建筑结构的稳定性与强度关系,关系到整座建筑的使用年限与安全性。钢筋混凝土结构凭借其坚固、耐用的特性,在建筑工程中被广泛地使用,对其承载力和应变、变形力学性能进行研究,对于探究钢筋混凝土结构的力学特性具有重要的意义。

  钢筋混凝土梁全场应变测量

  工程结构试验是对工程结构或构件采用加载或其他方式进行试验,测量结构或构件的内力、变形、转角、支座位移、频率、振幅等,用以核对其设计要求或检验其是否安全可靠,并为探索结构新领域和发展工程结构理论的手段和基础。

  某大学通过钢筋混凝土梁加载实验,研究钢筋混凝土构件的应变变形,并采用新拓三维的XTDIC三维全场应变测量分析系统对试验过程进行图片采集,通过XTDIC系统分析软件对采集的图片进行数据分析,从而达到分析钢筋混凝土结构力学性能的目的。

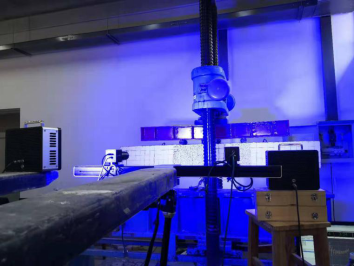

  XTDIC系统及设备架设好,测量位置调整并确定好后,试验机开始加载,两台相机进行相应的同步采集,完成钢筋混凝土梁试样加载过程图像获取。


  随着实验的进行,根据实验过程采集的钢筋混凝土梁试件加载情况,采集加载过程图像,利用XTDIC系统分析软件进行数据分析,高效完成试验数据的计算。

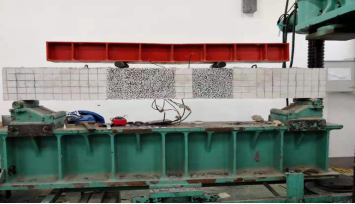

  实验选取了试件进行加载试验,从计算结果可以看出,结构梁中部受力,产生类似弯曲变形,随着力值的增加,关键点的位移值和应变值不断增加。从应变云图中可以看到明显的红色加重位置,即为裂缝位置,裂缝随着加载进程而不断衍生发展。

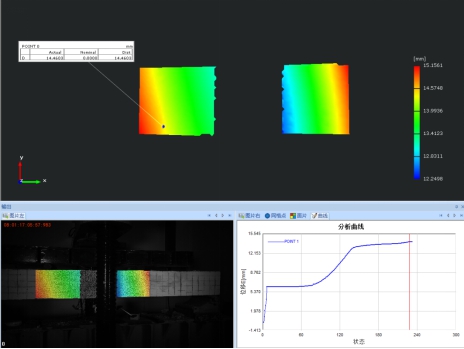

  钢筋混凝土梁试件的位移场及关键点分析:

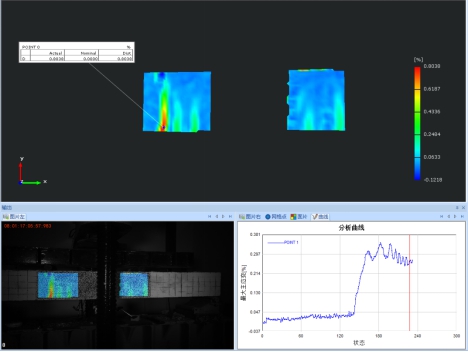

  应变场及关键点分析:


  混凝土结构在建筑中占据着重要的位置,它直接关系着建筑工程的质量问题,关系着建筑物的安全性和实用性,因此,对试件作力学性能检验,为钢筋混凝土延性、硬度设计提供数据依据,对于提升建筑结构的整体性、稳定性,提升建筑抗震能力,提升钢筋混凝土结构的寿命,都有着极为重要的意义。

  对钢筋混凝土梁试件进行加载实验,并应用XTDIC系统分析软件进行分析计算,获取受加载试件的应变场、位移场,掌握试件的开裂载荷,裂缝宽度与载荷的关系,梁的破坏形态等,实验结果与理论计算值进行比较,为判断该混凝土梁是否达到工程设计要求提供数据依据。
