DIC全场应变测量系统用于混凝土压缩连续变形场测量

　　新拓三维XTDIC三维全场应变测量分析系统通过在混凝土试件上布设散斑，追踪物体表面的散斑图像 ，实现混凝土试件位移场、应变场、加速度场等的非接触、全场测量。作为⼀种非接触式光学测量技术，具有便携、快速、高精度、易操作等特点。DIC技术彻底改变了⼯程测量，可⼤幅替代传统测量方法。

　　传统应变片和线性可变位移传感器，受空间的限制。它只能提供测量区域变形场的均匀分布，难以在细观和微观尺度上进一步研究混凝土的性能。难以监测裂纹过程定量分析。

　　采用新拓三维XTDIC三维全场应变测量系统，对混凝土构件在压缩作用下的变形场分布及裂缝扩展进行分析。采用混凝土轴压试验，研究混凝土在压缩载荷下的位移、应变和裂纹发展规律。

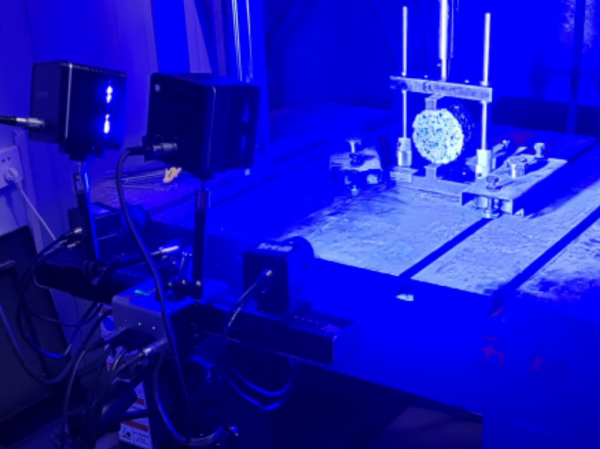

　　混凝土压缩DIC测量

　　新拓三维XTDIC三维全场应变测量系统，通过采集压缩试验中的图像数据，DIC软件计算分析混凝土试样的全场应变，通过应变分布云图即可清晰地观测出裂纹扩展的全过程。

　　DIC分析数据结果

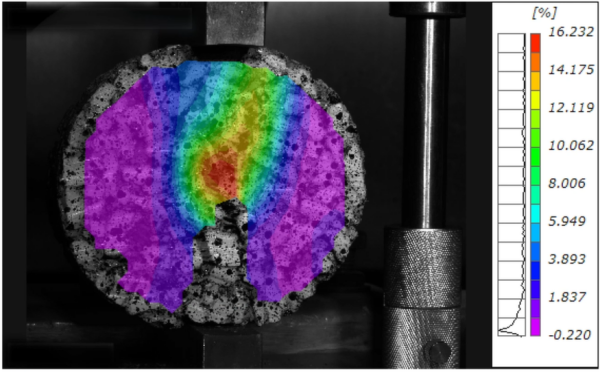

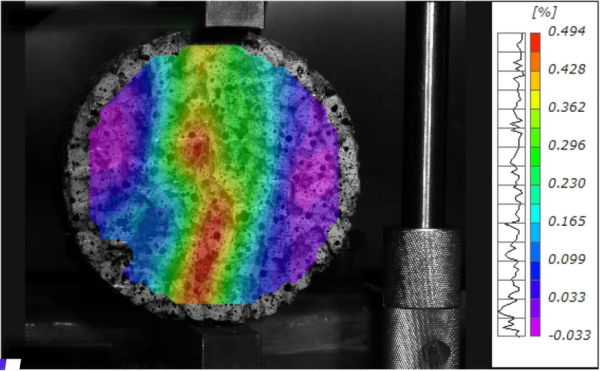

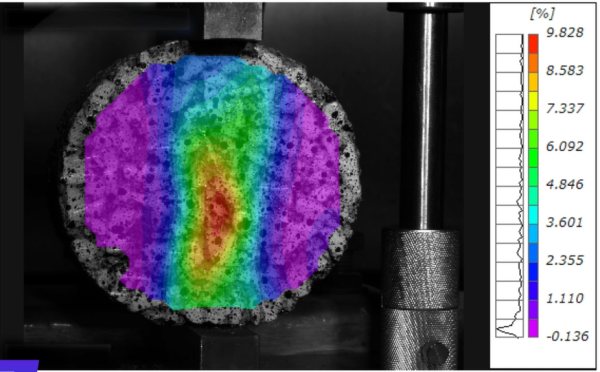

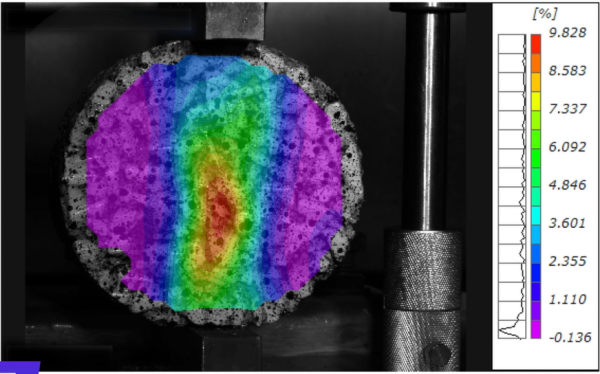

　　利用DIC测量系统观测试样加载应变过程：

　　⾯向复杂体的变形场测量：打破DIC技术难以实现试件复杂边界的形变测量问题，XTDIC三维全场应变测量分析系统可以实现复杂形体边界变形场、应变场的高精度测量。

　　断裂引起的变形场测量：打破DIC技术多以虚假的大应变表征裂纹张开，不能准确测量裂纹附近的位移场、应变场的问题，XTDIC三维全场应变测量分析系统，可实现试件复杂裂纹扩展的连续-非连续变形场⾼精度测量。

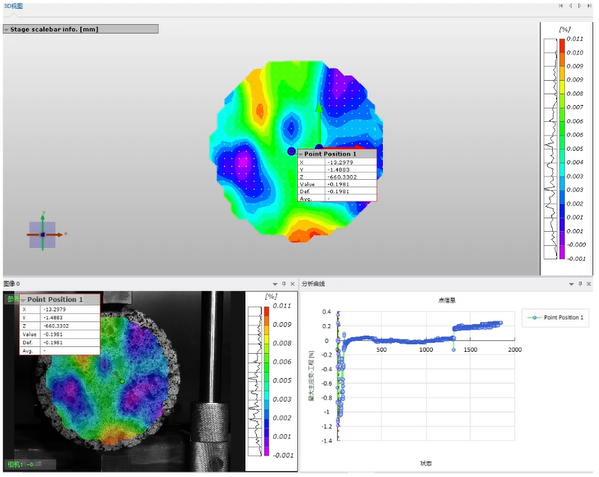

　　应变结果及关键点应变分析曲线

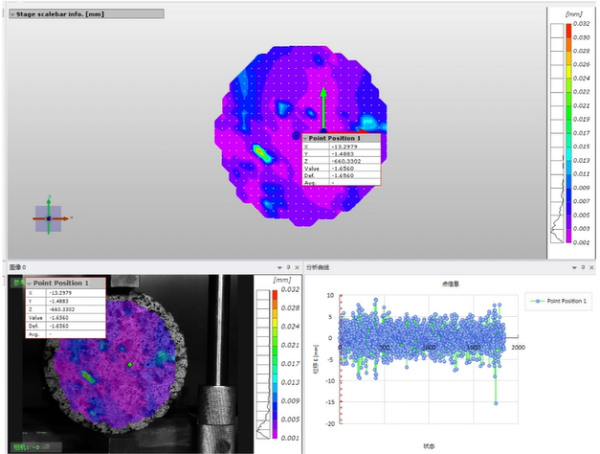

　　位移结果及关键点位移分析曲线

　　采用新拓三维XTDIC三维全场应变测量系统，仅需简单快捷的制斑和标定，即可通过非接触式采集获取试验过程中的全部破坏图像，清晰地观测出裂纹位置，还可以定量、准确地分析裂纹大小，研究混凝土破坏过程中的全场变形和局域化破坏特征，可满足大视场、高精度、大应变量等测试分析需求。
