新拓三维自研国产视频引伸计在复杂工况和环境下的应用场景介绍

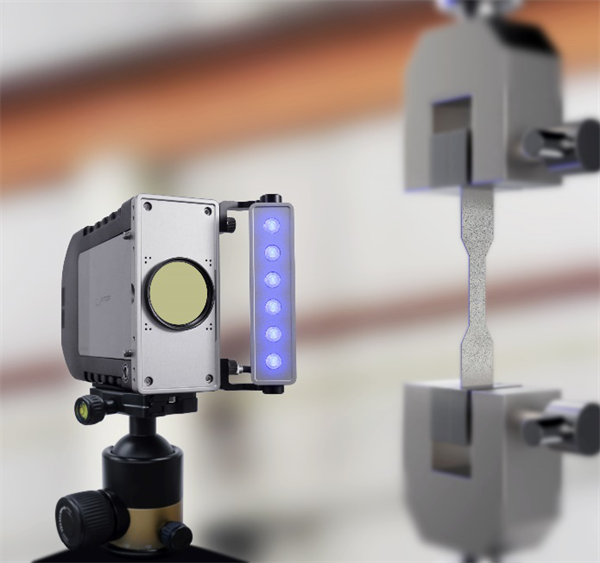

　　在复杂工况和复杂环境下，新拓三维自主研发的XTDIC-VG视频引伸计凭借其非接触、高精度和抗干扰能力强的特点，已成为材料力学性能测试领域的前沿解决方案。

　　不同于传统接触式传感器，XTDIC-VG视频引伸计通过追踪物体表面特征点的运动轨迹实现对全场应变、位移的动态捕捉，为恶劣工况下获取可靠测试数据提供了可能性。

　　XTDIC-VG视频引伸计为何适合复杂工况环境?

　　无接触式测量：无需物理连接夹具,避免干扰被测物运动状态(如高温脆性材料的力学测量)。

　　环境适应性广：配合滤光片、防护罩等配件，可在-196℃深冷～2000℃高温、真空舱室、腐蚀性流体环境中稳定工作。

　　抗干扰能力强：可锁定目标特征点进行亚像素追踪，即使受外部振动、烟雾干扰仍保证精度<0.01mm。

　　全场应变分布：同步捕捉3D全场形变数据，规避传统单点引伸计的布局局限性。

　　新拓三维XTDIC-VG视频引伸计凭借优越的产品性能，已经在高校科研、材料科学、工程和制造领域中取得了显着的进展，它适用于复杂工况、复杂材料、复杂环境等的测试，满足高温、疲劳、大视野、多工位、大变形等测试需求。

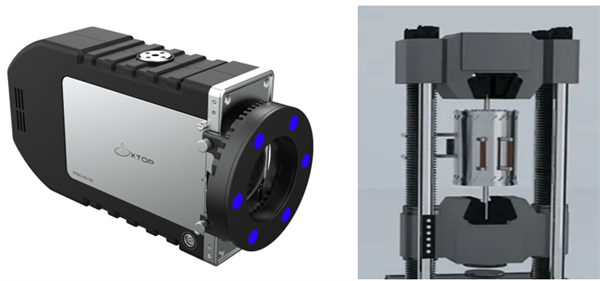

　　XTDIC-VG视频引伸计基于数字图像相关法(DIC)，无需完全对正测试样件，可与多种试验机数据通信，获取力值信息并输出应变数据。该产品可与试验机实现高效的数据通讯和同步，可满足高频疲劳和应变速率控制等测试需求，输出包括应力-应变曲线、弹性模量、泊松比、硬化指数N值、塑性应变比R值等。

　　XTDIC-VG视频引伸计技术特点

　　二维、三维应变测量：为客户提供二维、三维视频引伸计功能，可根据测试需求进行选择，满足不同场景和客户的测量需求。

　　更高精度与可靠性：自研全参数相机标定及优化算法，精确校正全场畸变，精度可达0.01px，可满足JJG 762-2007引伸计计量检定规程0.2级精度的要求。

　　设备易用性：XTDIC-VG视频引伸计的使用可极大地降低操作难度和人为影响，提高了测试效率和数据稳定性。

　　XTDIC-VG视频引伸计特殊工况应用场景

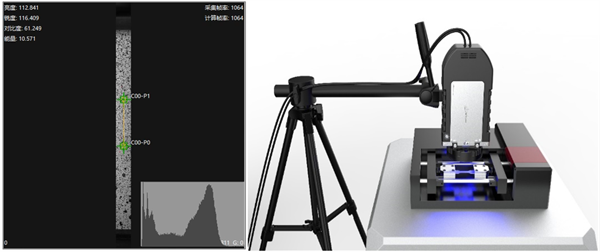

　　高温环境下测量应用

　　XTDIC-VG视频引伸计，适用于非接触式高温材料测试应用

　　材料高温测试表面制斑工艺：高温漆、自身纹理

　　450nmLED光源+窄带滤镜

　　同轴光源，解决狭小观测视窗问题

　　高周疲劳测试应用

　　高达数千帧的采集频率，可良好的用于疲劳场景的周期性测量

　　支持波峰波谷相移采集、全频采集、采样采集

　　金属疲劳、高低温疲劳

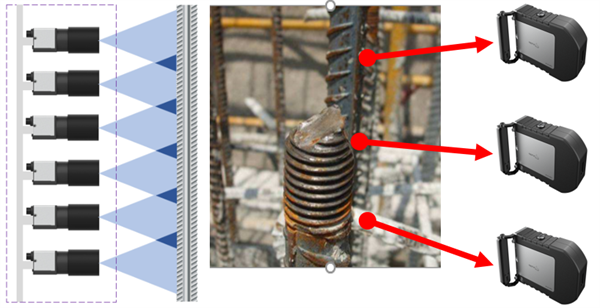

　　大视野测试应用

　　XTDIC-VG视频引伸计适用于材料试验(如钢筋)长度600mm以上大视野测量需求

　　单相机标定结合六相机(或更多相机)整体误差消除，系统测量精度可达0.5级视频引伸计标准

　　相邻测头图像通过特征接力实现无损拼接，试验全程记录

　　XTDIC-VG软件全线匹配，需要配合相应的多相机拼接测量头

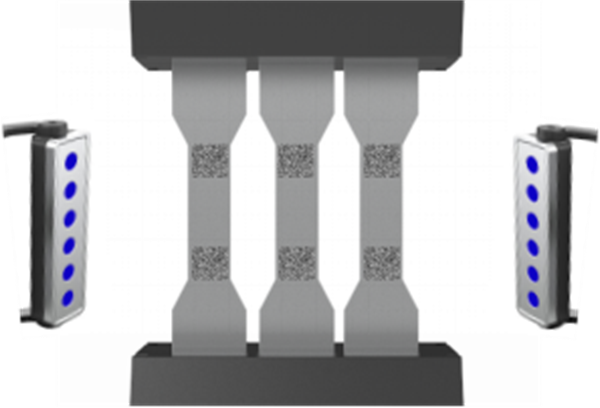

　　多试样同时测试应用

　　XTDIC-VG视频引伸计适用于同批次抽样检测的材料拉伸场景

　　蓝光频闪光源组合设计，保证视野全场亮度一致性，提高测试精度

　　同时添加多组点对，计算分析结果同步导出

　　采集图片回溯，验证同批次材料拉伸性能一致性　　

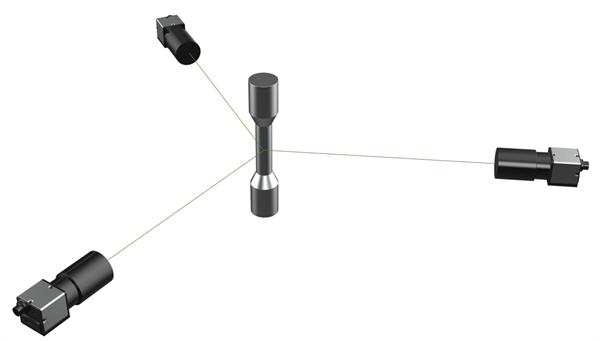

　　棒状型材拉伸360°测试

　　XTDIC-VG视频引伸计三测头均布于同一水平面内，独立做2D采集分析，计算平均拉伸应变，结果更准确

　　XTDIC-VG视频引伸计三测头均布于同一水平面内组合应用，分析棒状型材拉伸过程中的材料颈缩状态和截面参数变化，如截面椭圆长轴、短轴、圆度等

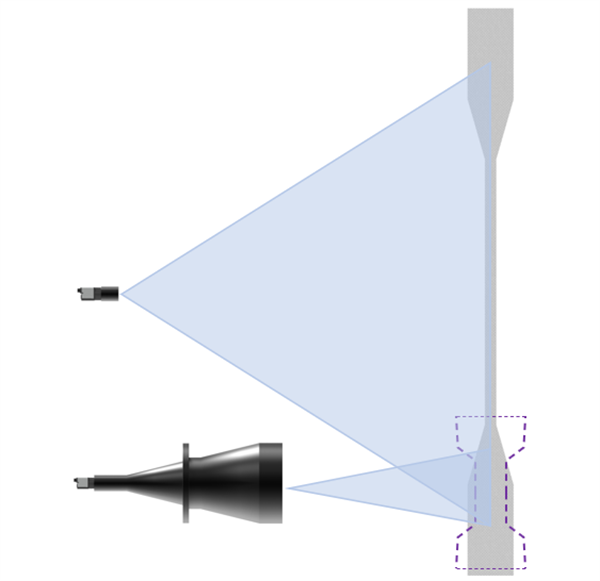

　　双量程测头组合测试

　　XTDIC-VG视频引伸计适用于高塑性材料拉伸，如橡胶、碳纤维、凝胶、高分子材料的拉伸试验。

　　在低应变阶段，XTDIC-VG视频引伸计配置独立相机和远心镜头，提高此过程测量精度。大变形测量阶段，配置另一独立相机和标准镜头，记录材料的全部变形过程，两个测量阶段通过特征接力实现无损拼接，一次测量即可同时实现一个试样的低应变高精度测量和大变形的全场统一。
