DIC产品应用:合金材料温度场与应变场同步测量

快讯 来源: 2022/4/25 18:42:45 阅读:2305

金属合金材料性能对温度场高度敏感,一些重要的机械性能,如抗拉强度或伸长率,以及耐热性能,与环境温度直接相关。了解温度场与应变场之间的关系对材料的开发和制造起着关键作用。

XTDIC三维全场应变测量系统搭配红外相机,可以同时采集白光和红外图像,实现热和合金材料表面应变分析。XTDIC三维全场应变测量系统通过与红外相机温度数据同步和标定,使温度数据可以与全场应变数据一起进行精确分析。

图片 1.png

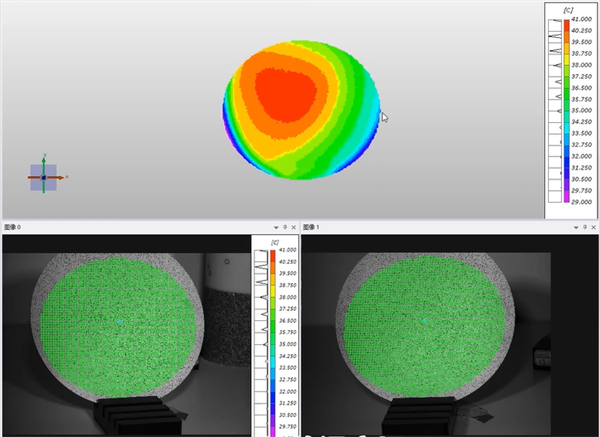

XTDIC系统图像采集与红外相机同步,通过标定使得温度和应变数据处于同一坐标系中,实现温度/应变耦合测量,采用非接触式准确测量温度和应变,实现温度和应变数据采集、分析和提取。

图片 1(1).png

图片 2.png

传统测量方案不足

在高温环境下的应变测试中,传统方案具有缺陷性,如应变片需要与试样接触,会引入附加质量和附加刚度,且只能测量单个点的变形;

传感器是常用的应变测量装置,属于接触式测量,受其耐温能力限制,常用于常温试验。红外热成像仪不需要接触试样,且能测量温度场,单独使用无法实现应变场的同步测量。

温度场DIC应用

无论是使用金属、复合材料还是陶瓷,热载荷测试对于材料科研与产业应用都是一个新兴技术领域。XTDIC三维全场应变测量系统可以准确地测量高温环境下的应变场。高热应用主要包括:

实验–金属合金,复合材料,聚合物,混凝土等;

汽车–排气歧管,涡轮增压器,增压器,发动机部件,制动系统,热交换器等;

土木–墙,建筑物,混凝土结构,钢梁等;

热载荷特性是力学测试的重要部分,温度场与应变场数据组合非常具有价值,包括合金热变形/热软化,复合材料的起泡和分层,聚合物热应变,热传导脱粘与应变分布等,需要与温度数据同时测量全场位移和应变。
