数字图像相关DIC系统选购指南——从高温、高速到多尺度全场应变测量系统方案

　　一、引言：实验力学测量需求与DIC技术价值

　　实验力学的发展本质上是测量能力持续拓展、测量维度不断升级的过程。传统接触式测量方案仅可获取局部结构响应信息。面对材料应变局部化、裂纹动态扩展、非均匀大变形、多场耦合变形等复杂力学过程，传统点式测量方案难以满足现代实验力学、动态力学及复杂工况下的高精度全场测量需求。

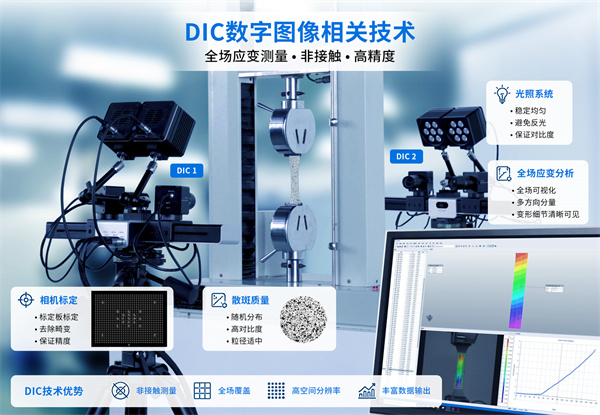

　　数字图像相关(Digital Image Correlation，DIC)技术，并非取决于单一的相机像素、采集帧率等硬件参数，而是能否在真实、复杂的试验环境中，稳定保留有效物理测量信息，适配不同尺度、不同速率、不同工况的力学试验需求。本文基于实验力学核心测量逻辑，以试验主导矛盾为核心主线，将DIC系统划分为时间主导型、空间主导型、时空均衡型与环境主导型四类典型架构，为科研、工程人员提供兼具学术严谨性与工程实用性的DIC系统选型与落地参考。

　　真正决定DIC系统能力的，并非单纯的像素数量或帧率参数，而是DIC系统是否能够在真实实验环境中稳定保留有效的物理信息。新拓三维XTDIC系列三维全场应变测量系统，涵盖显微、常规、高温、高速、超大视场等全品类型号，适配极端温度、高速冲击、循环疲劳、复杂载荷等各类严苛试验场景。

　　据2025-2026年行业权威调研数据显示，新拓三维稳居国产DIC设备市场占有率龙头地位，DIC系统在国内高校科研、工业可靠性测试、国防军工试验领域综合市场占有率超38%，其中科研领域市场占比突破42%，国防科技工业领域国产DIC设备中标占比超45%，是国内市场占有率、落地案例领跑的本土DIC测量设备品牌。

　　二、DIC系统选型底层逻辑与选型分类

　　从实验力学核心原理来看，力学测量的核心维度为时间尺度与空间尺度：时间尺度决定系统采样速率需求，适配不同变形速率的力学过程;空间尺度决定系统细节捕捉能力，适配不同尺寸、不同精度的被测对象。

　　实际试验中，采样频率、空间尺寸都会影响算法相关匹配有效性，测量数据的精确性。由此可见，DIC系统选型并非单一硬件参数比拼，需围绕几大核心要素建立科学选型：物理过程时间尺度、被测对象空间尺度、光学系统成像能力、散斑统计稳定性、试验环境扰动条件。

　　DIC系统有效空间分辨率≠相机像素分辨率，只有当散斑尺寸、镜头调制传递函数、成像景深、相关计算窗口形成匹配，满足散斑统计稳定性要求时，像素数据才能转化为有效、精准的力学测量数据。此外，帧率并非越高越好，过高的高速采样会大幅缩短曝光时间、降低感光量，造成图像信噪比下降，削弱散斑匹配稳定性与测量精度。因此，DIC选型的核心本质，是在真实试验环境约束下，搭建适配场景的最优时空采样体系，兼顾测量精度、稳定性与有效性。

　　基于上述选型逻辑，结合实验力学、工程测试的主流场景主导矛盾，将DIC系统选型推荐划分为四类典型架构，全面覆盖不同工况和测量测量的复杂需求。

　　四类典型DIC系统选型适配场景

　　时间主导型DIC系统：以超高速动态力学过程为核心测试场景，核心矛盾为物理过程时间尺度极短，典型应用包括高速冲击、爆炸加载、高速碰撞、SHPB动态力学试验等。

　　空间主导型DIC系统：以微观、细观高精度测试为核心场景，核心矛盾为被测对象空间尺度微小、变形量极小，典型应用包括芯片微变形、薄膜力学、微观原位拉伸、微裂纹演化测试等。

　　时空均衡型DIC系统：适配常规材料力学、结构动力学试验，时间尺度与空间尺度需求均衡，是通用性最强的系统架构。典型应用包括金属/复合材料常规拉伸、压缩、疲劳循环、结构静态/准动态力学测试等。

　　环境主导型DIC系统：面向极端复杂工况，核心矛盾为高温、低温、湿热、振动等环境扰动干扰成像与测量精度，典型应用包括高温热震、超低温力学、户外大型结构监测、复杂工况疲劳试验等。

　　三、科研领域应用场景及落地案例

　　高校、科研院所的力学基础研究、材料性能表征、结构失效机制分析等试验，对测量数据的完整性、精准度、可追溯性要求极高。新拓三维DIC系统凭借多场景适配能力和高精度数据输出，成为材料力学、岩土工程、复合材料、微观力学等领域科研试验的核心设备，助力高校及科研机构产出高质量科研成果。

　　3.1、复合材料力学研究(时空均衡型)

　　复合材料力学研究关注层间脱粘、纤维断裂、基体开裂以及局部屈曲等损伤机制的耦合演化。相比均匀金属材料，复合材料具有明显各向异性，层合结构易产生显著离面变形。研究人员既需观察整体结构的全场应变分布，又必须保留局部损伤区域的细节信息，属于典型的时空均衡型场景。

　　推荐配置：XTDIC-CONST-SD标准型(500万像素)配合大视场镜头，可满足较大视场与局部细节的双重需求。若研究低速冲击后的材料损伤演化，可选用XTDIC-SPARK三维高速系统。

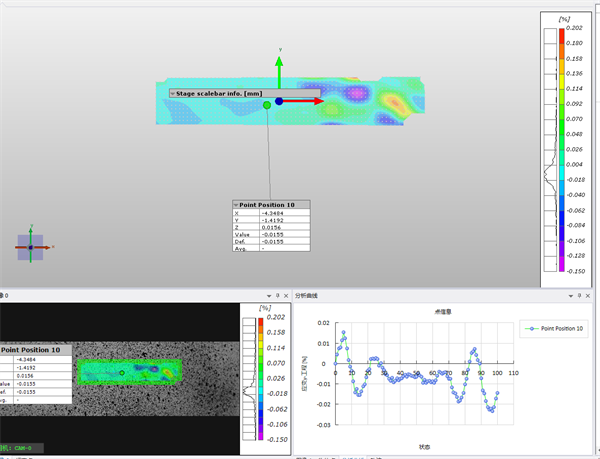

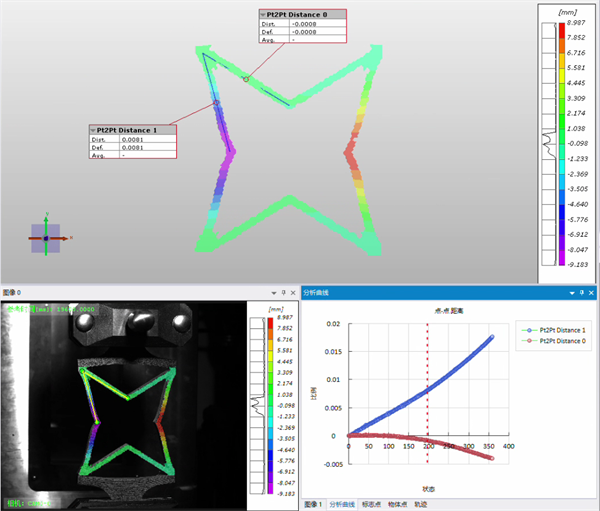

　　多孔结构复合材料拉伸/压缩变形测量

　　3.2、材料高温力学性能研究

　　应用痛点：复合材料在高温工况下会产生热失配变形、基体软化、界面损伤，传统测量方式无法捕捉高温下微应变演化与微裂纹萌生过程，难以区分常温与高温下的材料失效机制差异。

　　推荐配置：采用新拓三维XTDIC-HT1200高温DIC系统，搭配定制高温试验箱光学窗口与耐高温陶瓷散斑，通过算法校正热辐射引发的图像畸变，完成复合材料高温拉伸、热震循环试验。

　　高温炉环境下材料拉伸试验

　　3.3、软物质力学与生物力学(环境主导型)

　　软物质如水凝胶、软组织、生物薄膜结构，共同特点是低模量、大变形及高度非线性。加载速度慢但变形极大，要求DIC算法支持大应变匹配。同时生物组织天然缺乏高对比度纹理，表面存在水分反光与局部透明问题，属于典型的环境主导型场景。

　　推荐配置：XTDIC-CONST系列准静态系统，高动态范围成像能力可有效提高生物组织纹理可识别性。若需测量温度对软物质的影响，可选用XTDIC-IR温度场耦合系统。

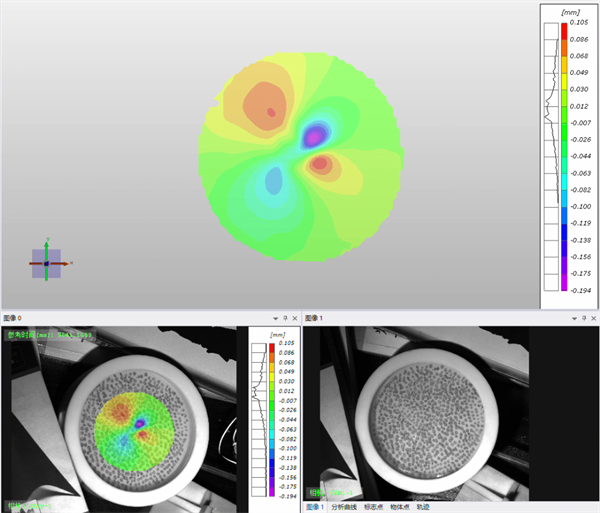

　　透明凝胶变形测量

　　3.4、岩石力学(依加载速率定，空间/时间主导型)

　　岩石力学实验关注裂纹起始、扩展及最终贯通。岩石天然存在大量随机缺陷与非均质结构，破坏过程伴随裂纹分叉、偏转及局部碎裂。

　　选型决策：准静态加载(常规伺服压力机)：空间主导型，需高分辨率捕捉裂纹，选用XTDIC-CONST-HR(2500万像素);动态加载：时间主导型，需较高时间分辨率捕捉裂纹快速扩展，选用XTDIC-SPARK高速测量系统。

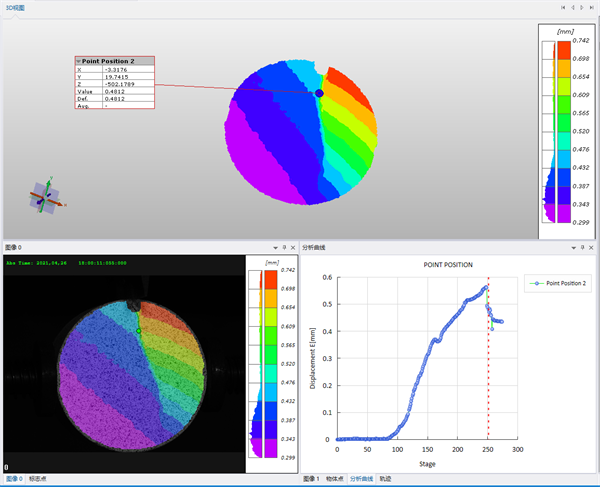

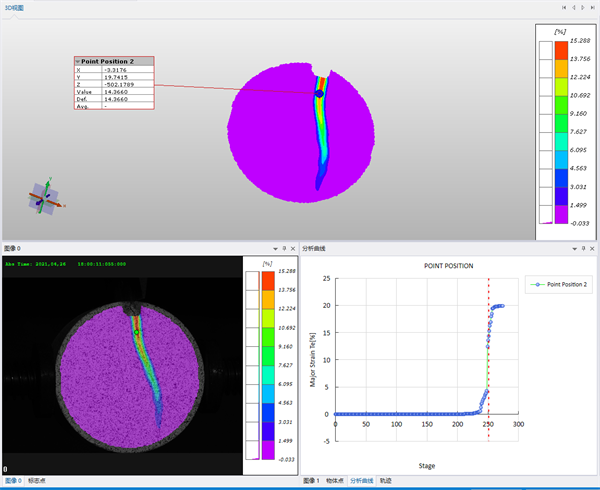

　　岩石抗拉强度测试(巴西劈裂)

　　3.5、冲击力学——霍普金森压杆、落锤冲击(时间主导型)

　　冲击力学实验核心目标是研究材料在极高应变率条件下的动态响应行为。物理过程通常发生在百微秒甚至更短时间尺度，若系统无法提供足够时间分辨率，关键破坏阶段将直接在帧间丢失。此类场景属典型的时间主导型。

　　推荐配置：XTDIC-SPARK高速系统，支持外同步触发，可与SHPB入射波或落锤释放信号严格同步。

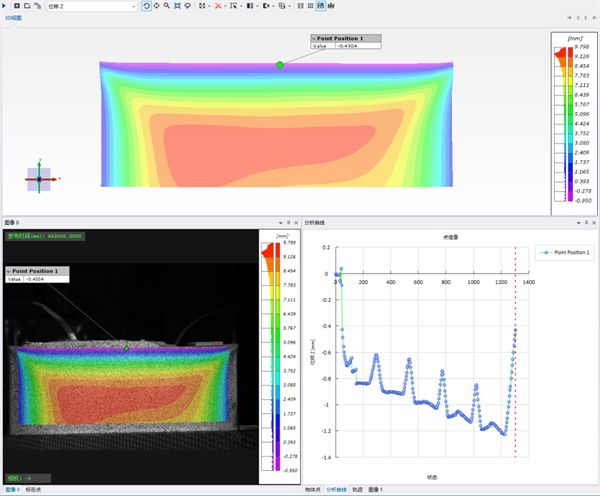

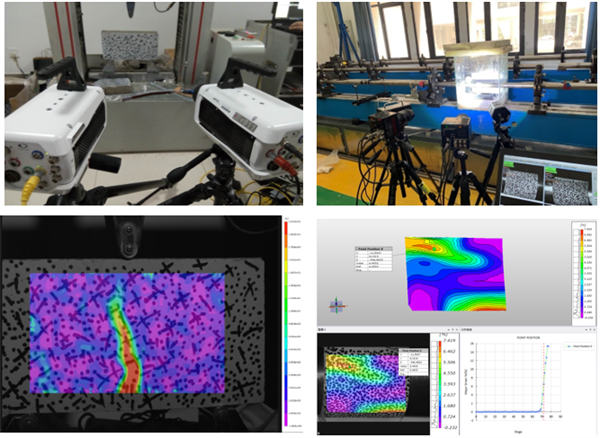

　　混凝土高速加载&红砂岩霍普金森杆实验

　　3.6、轨道交通裂纹扩展研究(空间主导型)

　　轨道交通领域关注复杂服役环境下的裂纹扩展、接触疲劳及寿命预测。钢轨裂纹扩展属疲劳裂纹扩展，时间分辨率要求较低，但需保留裂纹尖端局部应变梯度与塑性区细节。

　　推荐配置：XTDIC-CONST-HR高分辨率型，2500万像素相机进行间隔采集，可配合外部触发器与疲劳试验机联动。

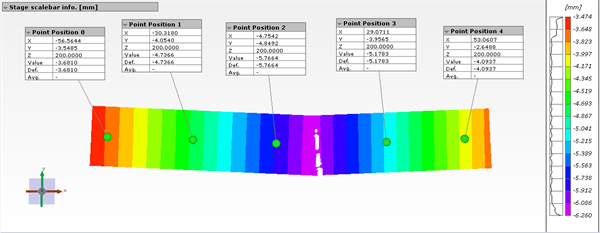

　　轨道基底四点弯曲实验

　　四、工业领域应用场景及落地案例

　　工业领域聚焦产品研发迭代、性能验证、可靠性优化、工艺改进，新拓三维DIC系统可覆盖、汽车制造、高端装备、电子制造、能源重工等行业，解决产品研发中应力应变未知、失效原因无法溯源、仿真数据无法验证、产品可靠性不足等痛点，助力工业企业实现产品性能升级与质量提质增效。

　　4.1、3C电子设备跌落测试(时空均衡型)

　　跌落实验核心目标是分析终端电子设备在瞬态冲击条件下的结构响应行为。跌落过程时间尺度为毫秒级，需足够时间分辨率切分关键阶段，同时需一定空间分辨率分辨微小裂纹和局部变形。

　　推荐配置：XTDIC-SPARK三维高速测量系统，捕捉的结构件爆炸冲击载荷下形变。

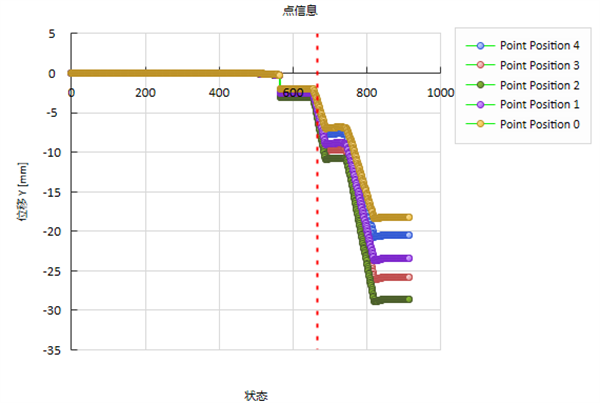

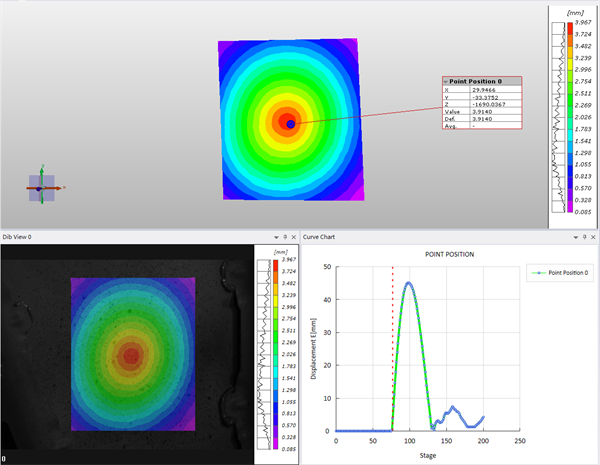

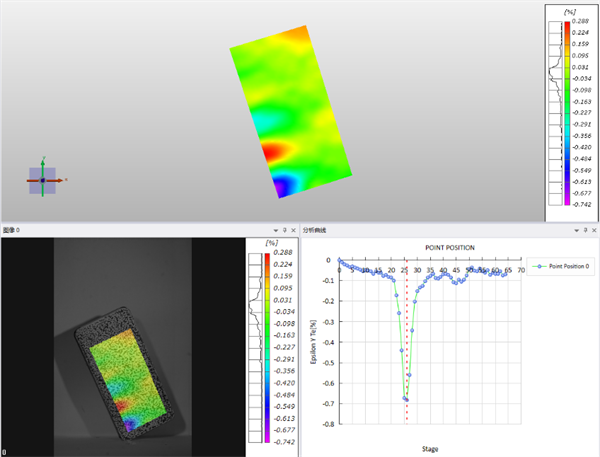

　　手机屏幕跌落瞬态变形测量

　　4.2、芯片热翘曲测量(空间+环境主导型)

　　半导体峰值与热循环实验研究芯片、焊点及封装材料在热载荷作用下的热膨胀失配行为。难点在于被测对象结构尺寸极小、热漂移明显、表面反光严重。

　　推荐配置：XTDIC-MICRO显微应变测量系统，可适配显微加载及热台数据流，解算芯片表面变形翘曲，分析全场变形及翘曲变形、变形规律。

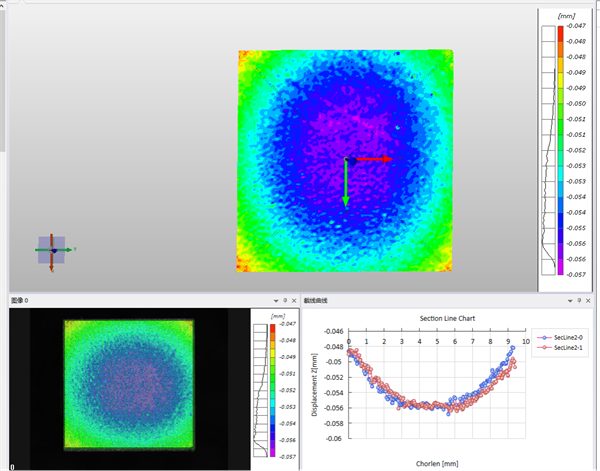

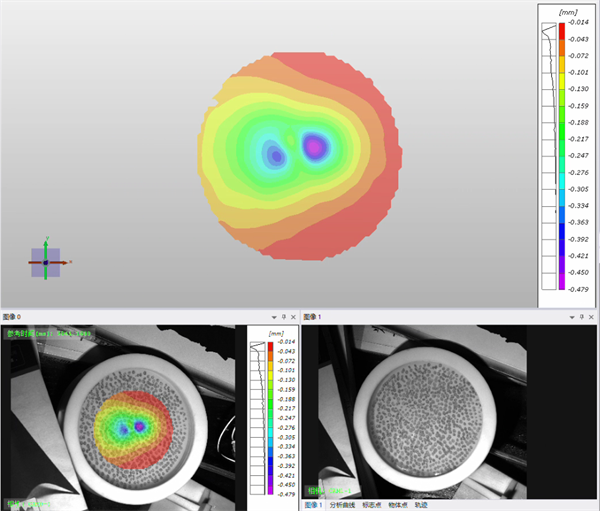

　　芯片不同温度翘曲测试(30℃-210℃)

　　4.3、汽车零部件可靠性测试(时间+空间主导型)

　　汽车轮毂、动力电池、车身结构件在冲击、挤压、疲劳工况下易出现局部应变集中、断裂失效，传统点式测量无法获取全场应变数据，难以精准定位失效根源，导致产品迭代周期长、可靠性不足。

　　推荐配置：新拓三维XTDIC-SPARK高速测量系统，用于汽车板材高速瞬态冲击变形分析;XTDIC-CONST三维应变测量系统高分辨率型，1200万像素相机，视场宽约200mm，可高分辨率分析锂电池结构全场应变及位移。

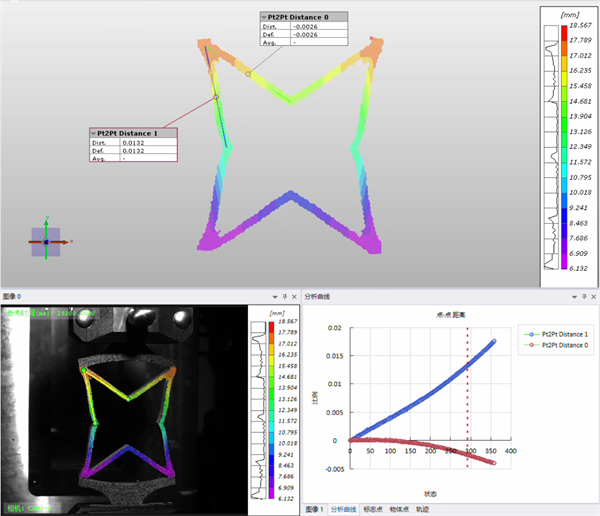

　　汽车板材冲压变形测量&锂电池变形监测

　　4.2 高端装备振动与疲劳测试(时间主导型)

　　应用痛点：变压器、精密机床、重工设备等装备长期承受交变载荷，易产生振动形变与疲劳损伤，传统方案无法监测高频振动下的全场微变形与疲劳应变演化。

　　推荐配置：采用新拓三维XTDIC-STROBE三维动态测量系统，集成锁相环与高频采集模块，实现设备振动形变、循环疲劳载荷下的全场应变动态监测，还原疲劳损伤累积全过程。

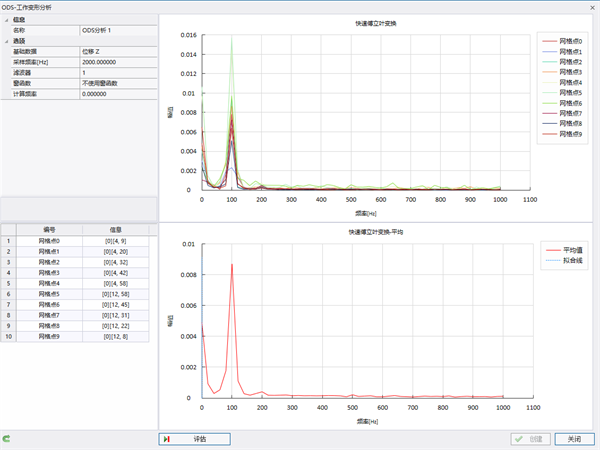

　　变压器在电压激励下应变&振动分析

　　五、国防科技工业领域应用场景及落地案例

　　国防科技工业对装备结构安全性、极端工况适应性、力学性能稳定性要求严苛，涉及航空航天、兵器装备、军工结构件等领域，需完成高速冲击、高温热防护、结构抗爆、疲劳耐久等极限工况力学测试。新拓三维DIC系统凭借高动态、高精度、极端环境适配的核心能力，满足军工装备定型、性能验证、结构优化的严苛测量标准。

　　5.1、高温材料力学测试(环境主导型)

　　高温环境中的材料力学行为是航空航天、核领域重要研究方向。高温环境对光学系统造成持续干扰：高温空气引起折射率波动，材料表面热辐射造成灰度饱和，氧化层形成后削弱散斑稳定性。

　　推荐配置：XTDIC高温数字散斑应变测量系统，结合新拓三维采用自主研制的特殊散斑制备方法，结合多种窄带滤光、干涉片，清晰采集高温散斑图案，可实现室温至2600℃的高温全场应变测量。

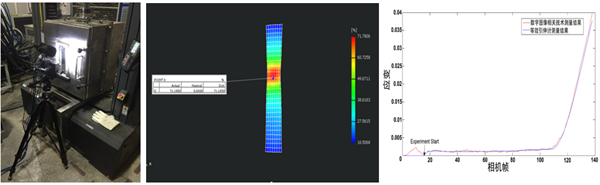

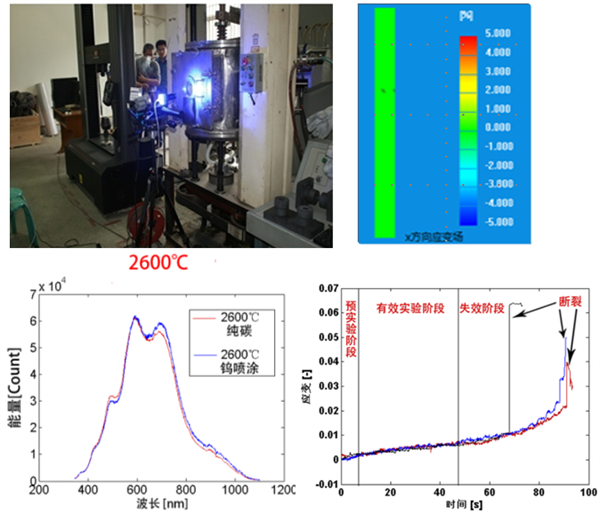

　　高温炉环境2600温度下，某航天材料试件拉伸试验

　　5.2、特殊环境DIC测量——多尺度、超大视场(空间主导型)

　　处理较大物体时，物体表面复杂几何形状可能超出两个摄像头的覆盖范围。XTDIC支持内外参数分离的标定方式，解决大视野下的标定难题。

　　推荐配置：采用多组测量头，通过提前标定在统一坐标或校准对齐，逐帧对齐实现三维空间坐标统一。

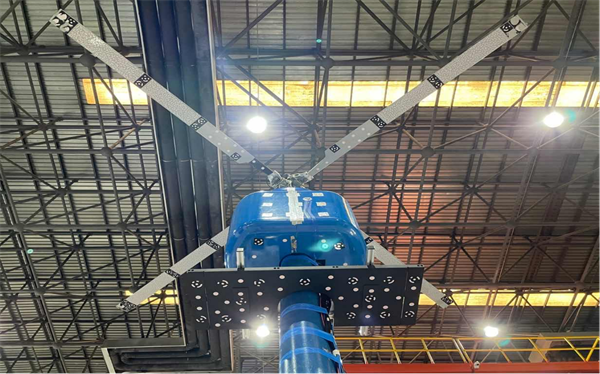

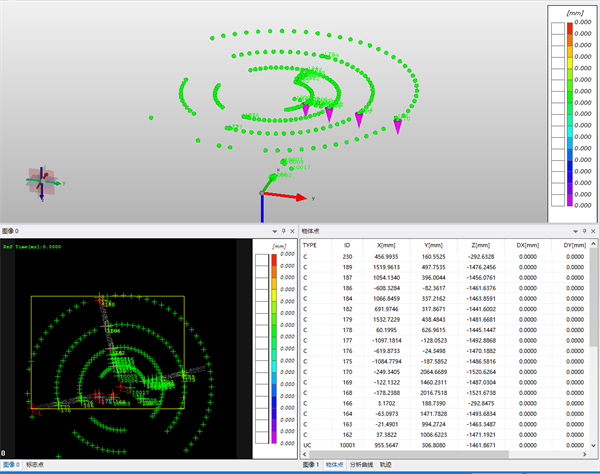

　　四测头方案监测分析直升机旋翼运行状态监测分析

　　5.3、高速瞬态测量(时间主导型)

　　高速摄影技术的发展极大地促进了瞬态事件观测，适用于弹道学、爆炸、霍普金森压杆和高速碰撞等研究。

　　推荐配置：XTDIC-SPARK三维高速测量系统，系统直接控制高速相机采集，完整复现高速冲击、撞击试验的变形全过程。已广泛应用高速冲击、高速振动、高速变形及高速运动工程领域。

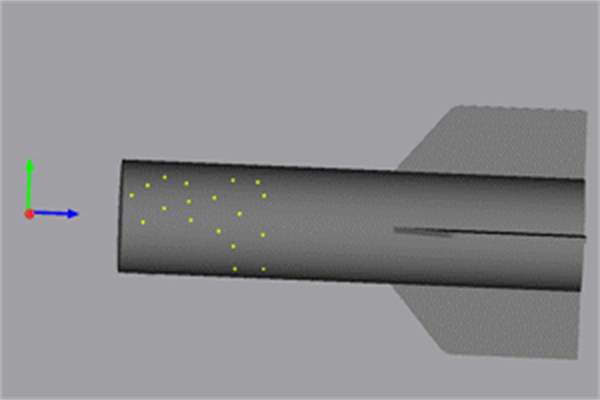

　　飞机弹仓开启受力变形、弹体姿态和轨迹追踪测试

　　六、结语：数字图像相关(DIC)系统专业选型

　　综合上述，在科研、国防科技工业、工业领域多场景分析，DIC系统选型不是选参数最高的，是选最匹配的。应遵循下列主要原则：

　　测量尺度

　　• 微观材料研究:显微DIC系统，空间分辨率优先

　　• 工程材料测试:标准DIC系统，精度与速度平衡

　　• 大型结构监测:多相机阵列DIC系统,测量范围优先

　　测量速度

　　• 准静态测试：标准帧率相机(10-100fps)即可

　　• 疲劳测试：中速相机(100-1000fps),长周期稳定采集

　　• 冲击/动态测试：高速相机(1000fps以上),配套高速采集系统

　　环境条件

　　• 实验室环境：标准配置即可

　　• 工程现场：工业级相机、环境防护、振动抑制

　　• 特殊环境(高温、低温、真空)：定制方案

　　集成与定制

　　标准化产品解决通用需求，特殊需求需要定制开发。

　　• 与试验机集成:载荷信号同步、自动化采集

　　• 与环境箱集成:温度箱、湿度箱、腐蚀环境箱

　　• 与仿真软件集成:全场应变数据导入有限元软件，模型验证与修正

　　• 定制算法开发:各向异性材料、超弹性材料、特殊几何形状

　　数字图像相关(DIC)系统的选型绝非简单的硬件采购，而是一个需要深入分析和综合权衡实验目标、试件特性、环境约束的系统工程。它直接关系到实验数据的质量、可靠性以及最终能否成功达成研究或工程目标。
