高速3D-DIC技术在3C产品跌落冲击全场应变测试中的应用

　　3C电子产品超30%售后问题由跌落冲击导致，案例采用新拓三维XTDIC-SPARK三维高速测量系统(高速3D-DIC)，解决跌落测试中图像遮挡、翻转、光强波动等测量难题，通过手机屏幕、中框、电池、平板电脑跌落冲击实测案例，分析跌落瞬态位移场、应变场与应力集中区域，为产品结构优化、材料选型、抗冲击设计提供量化数据支撑。

　　1、行业应用背景

　　电子产品在运输、使用过程中易发生意外跌落，冲击损伤是主要售后问题。跌落测试可实现三大价值：

　　验证产品结构可靠性，排查外壳开裂、配件脱落等设计缺陷;

　　降低跌落故障引发的退货率，控制售后成本;

　　满足GB/T 2423.8、CE等国内外认证的强制测试要求。

　　2、跌落动态测量难点

　　产品跌落、翻转、碰撞过程中，易出现三大测量障碍：

　　2.1、姿态反转、局部遮挡，造成散斑图像匹配度下降、光强变化，降低测量精度甚至匹配失败;

　　2.2、产品持续翻转，进一步干扰散斑识别与计算。

　　3、高速3D-DIC专项优化方案

　　新拓三维XTDIC-SPARK三维高速测量系统针对跌落场景完成算法与匹配逻辑双重优化：

　　3.1、算法优化

　　采用双参数最小平方距离函数，削弱姿态翻转、光强波动带来的误差;

　　引入双三次样条插值，提升亚像素灰度计算精度。

　　3.2、逐帧基准匹配优化

　　改进种子点匹配算法，以初始未变形图像为基准，减少累积误差;

　　对匹配失效区域执行顺序逐帧匹配，保证变形场数据完整。

　　4、典型跌落测试案例

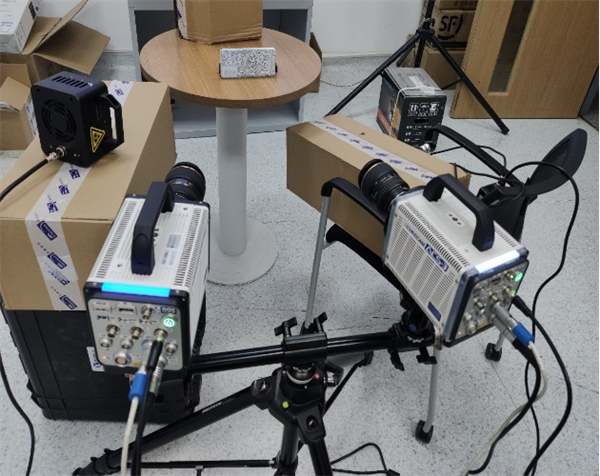

　　试验统一在试样表面制作标准黑白散斑，依托高速相机采集动态图像，结合软件计算全场位移、应变数据。

　　4.1、手机屏幕跌落测试

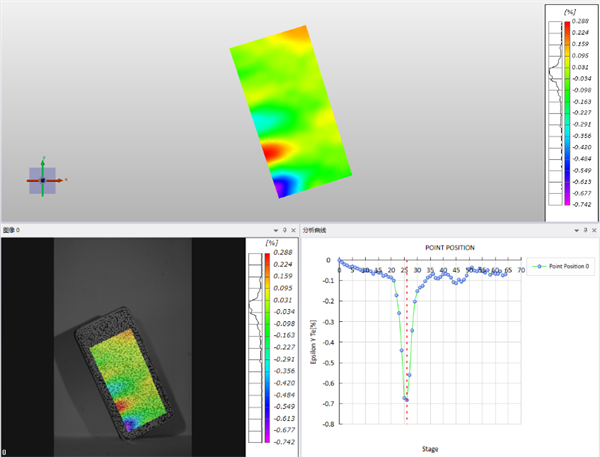

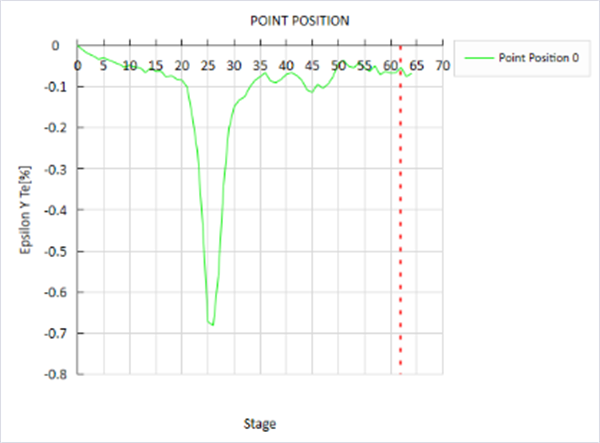

　　针对屏幕这一易损部件开展专项测试，通过分析应变局部化区域、关键点位移/应变曲线，定位玻璃受力薄弱区，评估整体抗冲击性能。

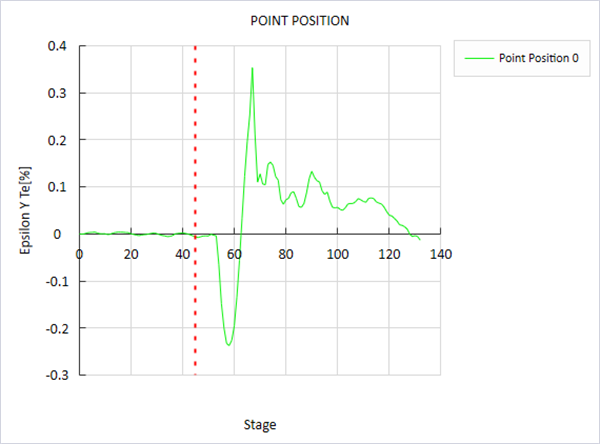

　　屏幕应力集中及关键点位移&应变曲线

　　4.2、手机中框跌落测试

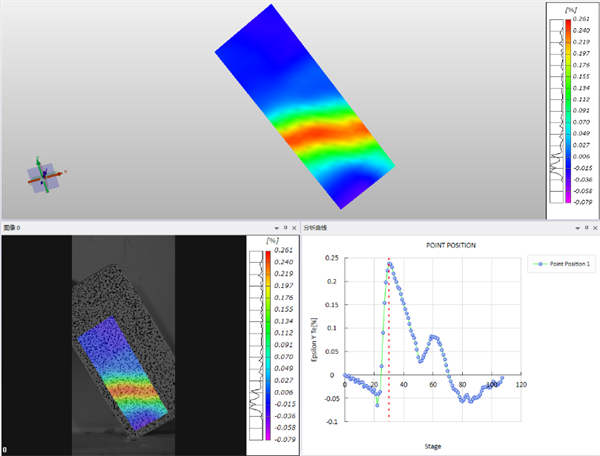

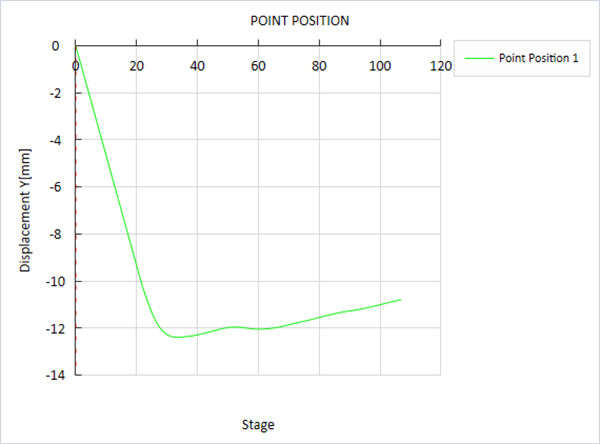

　　模拟日常脱手跌落场景，系统清晰呈现中框边角、边缘的形变与应力集中情况。测试数据可指导加强筋结构优化，规避屏幕排线断裂、摄像头模组脱落等故障。

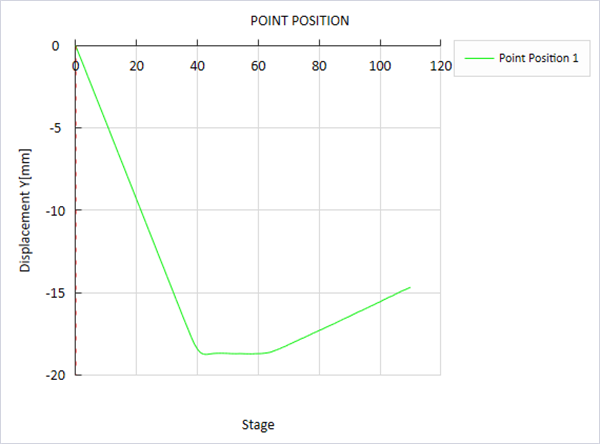

　　手机中框应力集中点位移&应变曲线

　　4.3、手机电池跌落测试

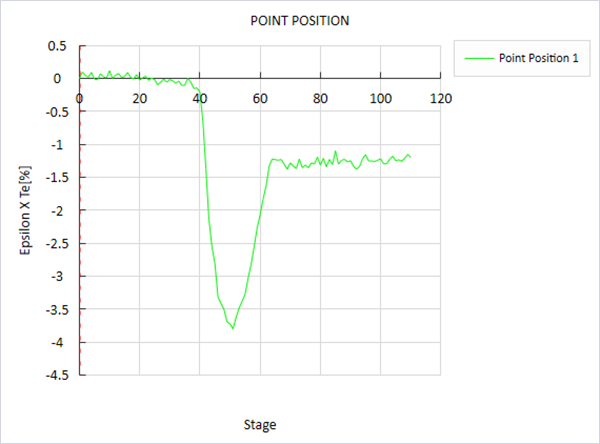

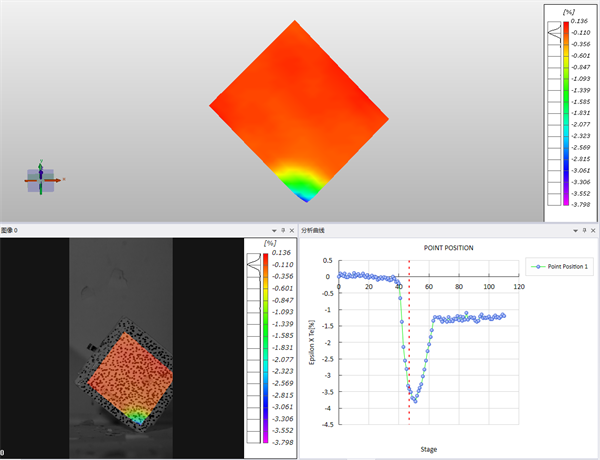

　　电池壳体棱角为应力集中高发区域，过大应变会引发壳体凹陷、电解液泄漏。高速DIC可量化冲击下瞬态形变与局部应变，为电池安全结构设计提供依据。

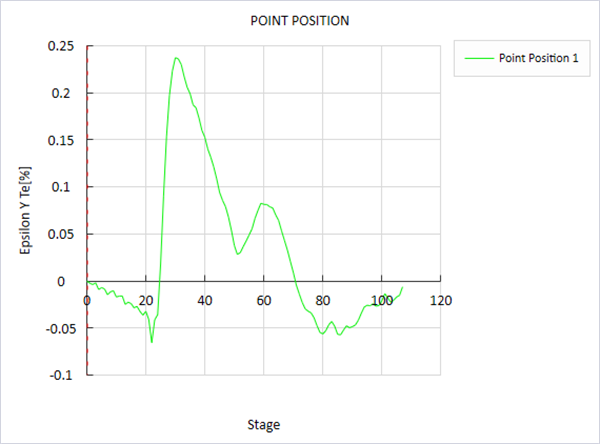

　　手机电池应力集中点位移&应变曲线

　　4.4、平板电脑跌落测试

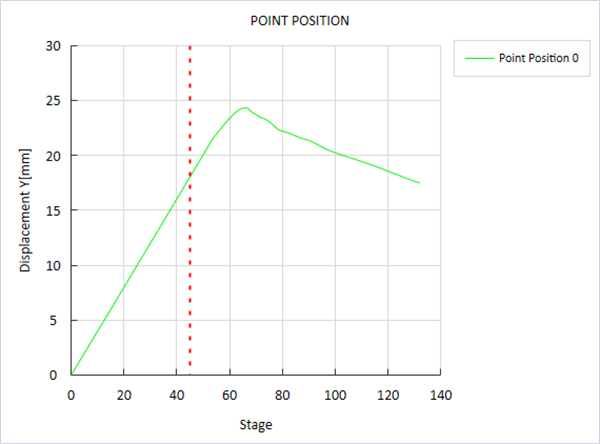

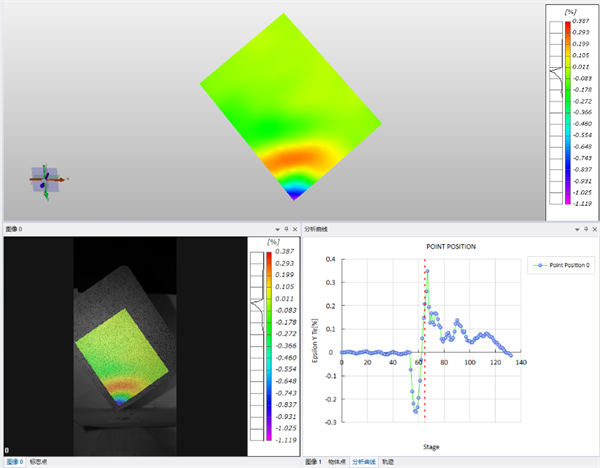

　　模拟冲撞、跌落、反弹全流程，捕捉棱角受力变形与应力波纹传播规律，评估产品极限坠落高度与耐冲击强度。

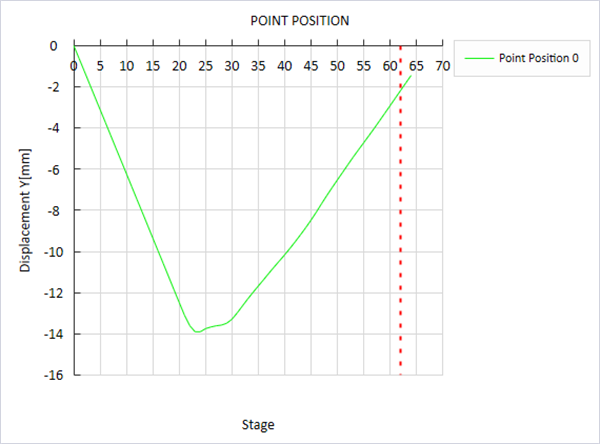

　　平板应力集中点位移&应变曲线

　　5、技术应用价值与落地建议

　　5.1、核心价值

　　XTDIC-SPARK 高速测量系统以非接触、全场动态、高精度特点，实现跌落碰撞全过程变形量化分析，加速高可靠性3C产品研发迭代。

　　5.2、产品优化方向

　　结构设计：优化角部缓冲结构、内部固定点位;

　　材料选型：优先采用蜂窝铝板、硅胶等吸能材料;

　　测试迭代：依托DIC数据定位薄弱点，定向完成设计改良。

　　6、总结

　　高速3D-DIC技术完美适配3C电子产品跌落、冲击类动态测试，可精准量化瞬态变形与应变分布，成为消费电子可靠性测试、结构优化的核心技术手段。
