全场可视化检测！DIC技术破解复合材料变形损伤测试难题

　　本文介绍数字图像相关(DIC)技术在薄膜类复合材料变形、损伤表征中的应用，重点阐述新拓三维XTDIC 三维全场应变测量系统的技术优势，结合三维编织复材、镂空夹心结构、3D 打印复材、粗线条编织物四大实测案例，验证该非接触全场测量方案可精准捕捉应变场、位移场与应力集中区域，为复合材料力学测试、结构优化提供可靠数据支撑。

　　1、技术背景

　　复合材料具备非均匀性、各向异性特征，受载荷作用后变形行为复杂，传统测量手段无法完整、精准捕捉其变形与损伤规律。

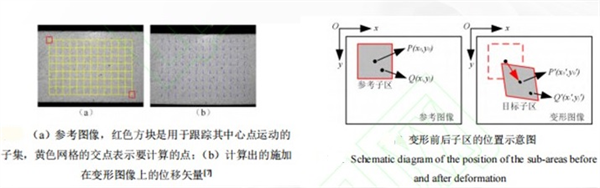

　　数字图像相关(DIC)是主流的表面变形测量技术，凭借突出优势被广泛应用于复合材料力学性能、变形及损伤行为检测。

　　2、DIC技术用于复合材料测试的核心优势

　　1)前期搭建简单，试验准备工作量小，测量装置易部署;

　　2)全数字化数据采集，搭配 CCD/CMOS 相机即可完成图像记录，操作简便;

　　3)仅需常规冷光光源照明，无需相干光，环境适配性强;

　　4)非接触全场测量，不会损伤试样表面，适配变形复杂的复合材料检测场景。

　　3、主流应用设备：新拓三维XTDIC三维全场应变测量系统

　　复合材料包含层合板、三维编织、连续长纤维单向增强等多种结构。XTDIC三维全场应变测量系统可直观呈现应力集中区、应变梯度、不同区域应变差异，是评估结构完整性、预判失效风险、优化产品设计的核心工具。

　　设备适配拉伸、压缩、弯曲、剪切等全品类力学试验，可连续采集受力全过程变形与应变数据，精准输出力学性能参数。

　　4、典型测试案例

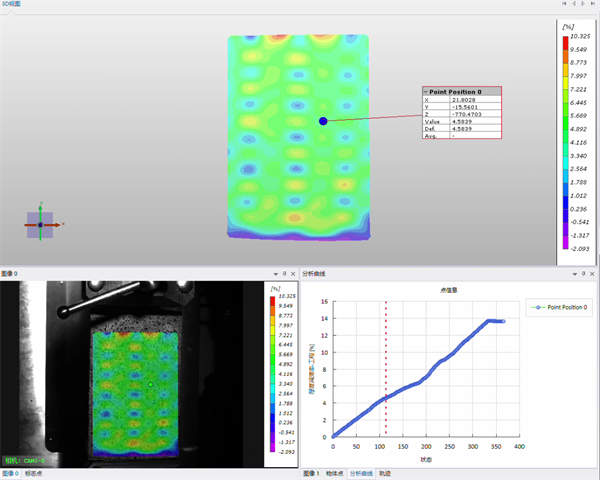

　　4.1、三维编织复合材料拉伸应变测量

　　三维编织复合材料受载后应变场分布不均，局部单点数据无法反映整体变形规律。

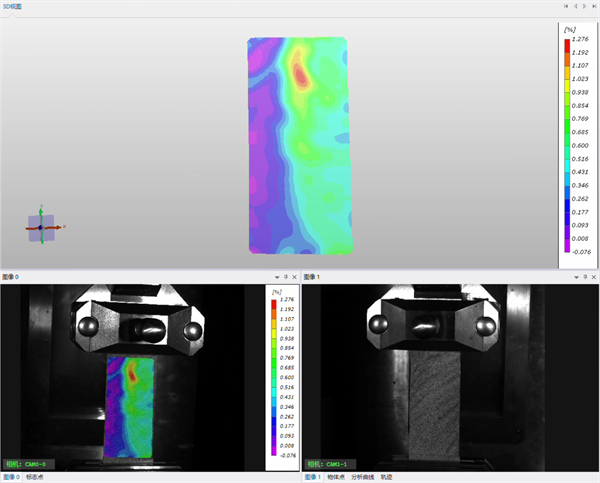

　　采用 XTDIC 系统开展无缺口拉伸试验，测试结果表明：试样整体变形量差异显著;非接触三维全场测量可完整还原全场应变分布，为该类材料力学测试提供精准数据。

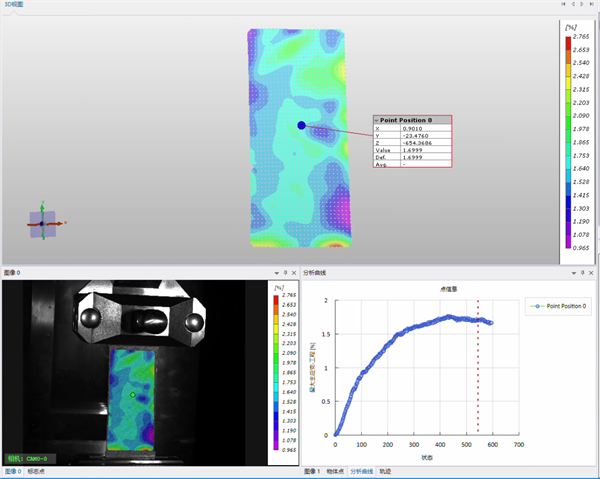

　　4.2、复材镂空结构夹心模型拉伸应变测量

　　复合材料镂空结构凭借高比强度、优异损伤容限，广泛应用于航空航天、汽车等领域。

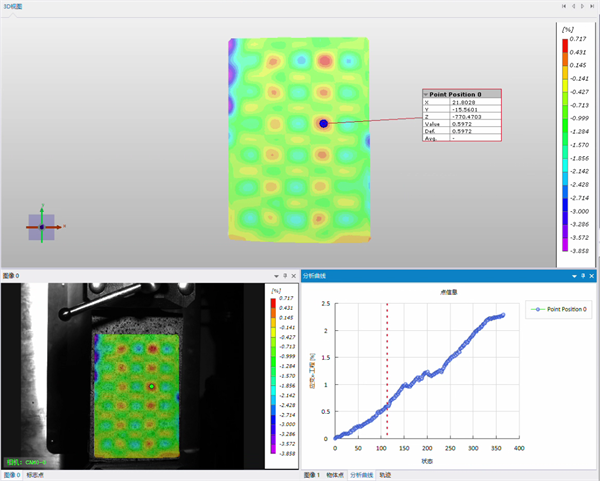

　　XTDIC系统可采集结构表面多方向应变数据：随拉伸载荷增大，应变值同步上升;局部应变集中、厚度减薄现象集中出现在镂空交织位置。测试数据可解析镂空结构拉伸状态下的损伤演化与失效机理。

　　X方向应变

　　Y方向应变

　　厚度减薄率

　　4.3、3D打印复材结构件拉伸实验

　　3D 打印技术解决了传统碳纤维复合材料成型难、效率低、成本高的痛点，但打印路径、纤维含量对力学性能的影响仍需试验验证。

　　通过轴向拉伸试验，XTDIC 系统分析试样位移场、应变场、塑性变形及弹性模量，填补技术研究空白，为 3D 打印复合材料工程落地提供试验依据与理论支撑。

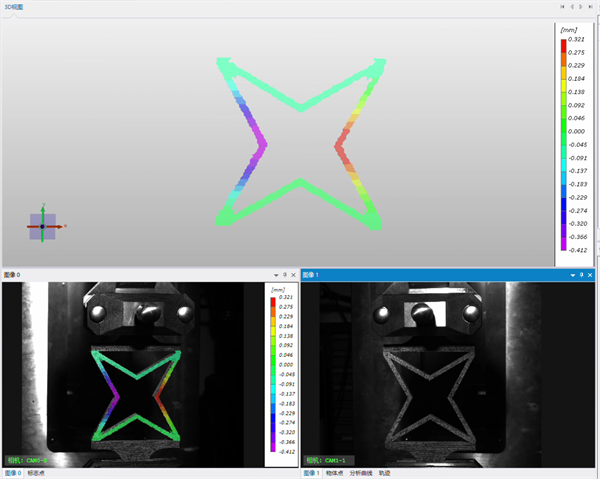

　　X方向位移

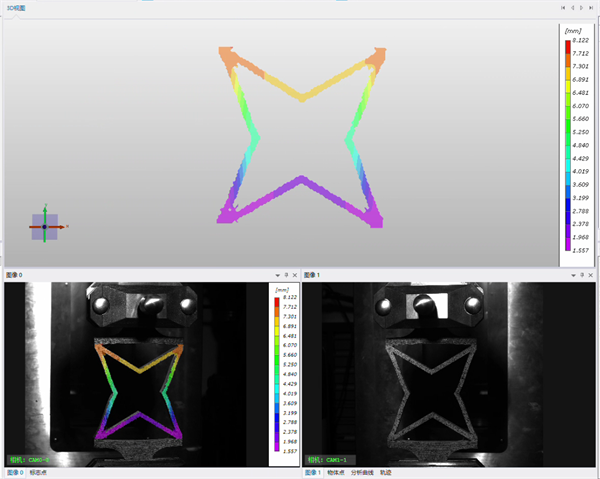

　　Y方向位移云图

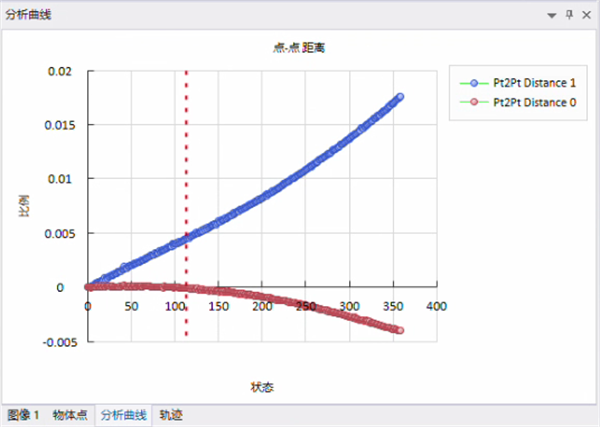

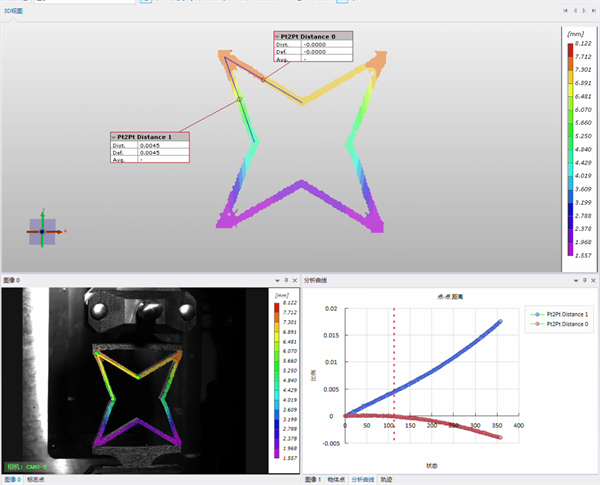

　　不同对角处的拉伸线应变

　　4.4、粗线条编织物拉伸应变测量

　　粗线条编织复合材料依靠特殊织造结构提升面外力学性能，现已应用于主承力结构。

　　DIC 全场应变测量技术可精准获取试样全场应变数据，是开展组分性能研究、编织工艺优化、有限元分析的基础试验手段。

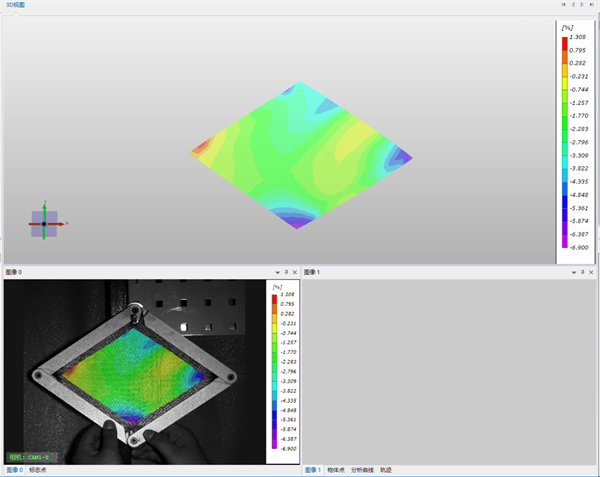

　　X方向应变云图

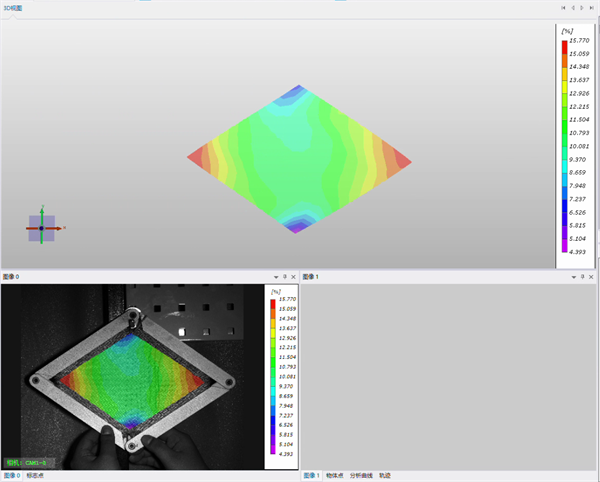

　　Y方向应变云图

　　5、DIC设备综合适配能力

　　场景适配：可用于表面脆弱件、高低温环境、微小结构、曲面等难接触区域的变形应变测量;

　　精度优势：测量分辨率远超传统应变片，可捕捉纤维束、界面、钻孔边缘等微小区域的应力变化，精准定位高应力梯度区与潜在失效点;

　　场景拓展：适配大批量试验、参数化研究等多类测试场景。

　　6、总结

　　新拓三维XTDIC三维全场应变测量系统，完美匹配各类薄膜/编织/镂空/3D打印复合材料的检测需求，以非接触、高精度、全场化的特点，成为复合材料变形损伤表征的优选方案
