视频引伸计为材料力学测试提供测量可视化新思路

新材料的力学测试评价

从材料实际应用中可以发现，无论是何种工程构件，都有可能出现与裂纹类似的缺陷，有的是材料固有特性，有的是加工过程中造成的，这些缺陷的存在会大大降低材料的承载力。

因此，对材料力学性能开展断裂力学测试，可以准确获知材料的断裂性质，为制定材料失效防范措施提供依据。

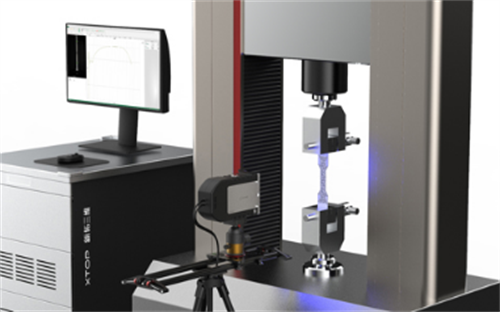

为满足日益增长的多元化材料测试要求，新拓三维新一代视频引伸计——XTDIC-VG系列，是机械式引伸计和应变计等强有力的替代品。

使用XTDIC-VG验证材料力学特性

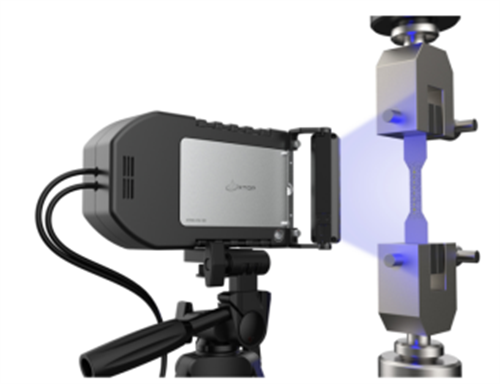

XTDIC-VG视频引伸计测量系统基于数字图像相关法DIC技术原理，采用单相机镜头的光学系统设计，亚像素位移测量算法，可对材料拉伸实验中的横、纵应变进行高精度实时测量。

在试件表面上制作散斑，并利用散斑所形成的灰度矩阵来匹配追踪试件所产生的位移与应变，是一种非接触、非干涉的全场光学应变测量方法。

XTDIC-VG配备60、120、240mm视野型号设备，可满足大部分的材料测试需求，可根据测量场景材料变形量大小，适当放大和缩小测量视场。

XTDIC-VG视频引伸计产品特点

1、变形测量范围大、量程广，无需接触试样，支持＜1mm~1000mm测量视野内的0.5级精度实时测量，无破坏可实现试样破断的测量（没有传感器的限制）；

2、应用广泛，可应用于不同领域的所有材料、可用于软质和硬质材料的试验、可用于金属材料非金属材料的拉伸试验、压缩试验等；

3、二维、三维视觉测量，XTDIC-VG视频引伸计软件支持单相机2.5D、双目三维引伸计测量，满足不同材料测试场景和客户的测量需求；

4、可用于点、点对、全场测量，XTDIC-VG视频引伸计支持多点实时测量，多点对实时测量，全场应变实时测量，全方位多元素分析。

5、可实时图像拍像，试样标记简单便捷，可应用于微小试样，并可将图像放大至可视范围、，可实现纵向和横向的同步测量，可对试样进行精确校准。

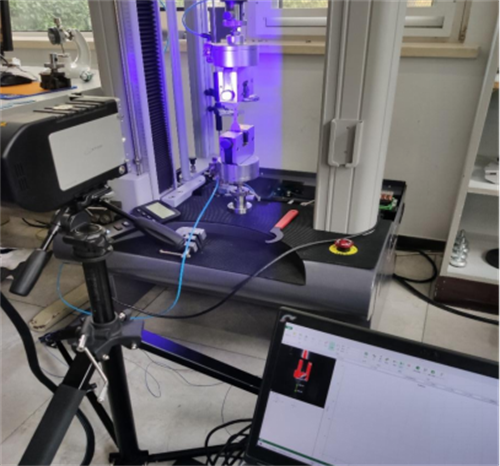

碳纤维材料力学测试

由于碳纤维试件体积较小，传统引伸计的两点应变算法会引起较大的误差。XTDIC-VG视频引伸计可进行多点、全场应变测量，可以实时测量材料应变、位移、弹性模量、泊松比等，可大大提高碳纤维材料拉伸测量精度。

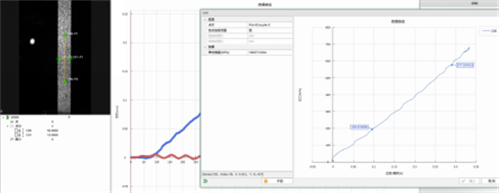

碳纤维材料试件弹性模量、泊松比等参数

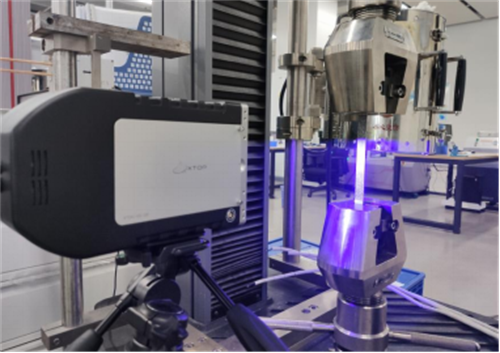

橡胶材料大变形测试

橡胶材料拉伸变形时的力较小，传统的接触式测量方式，引伸计自重和夹持力会对试样造成附加变形，破坏实际性能测量。XTDIC-VG视频引伸计采用非接触式测量手段，可精准完成拉伸变形的实时追踪，能够与试验机配合，实时测量出橡胶材料大变形前后的伸长率、拉断伸长率、泊松比等标准要求的数值。

橡胶材料拉伸变形测试参数，变形量达到350%

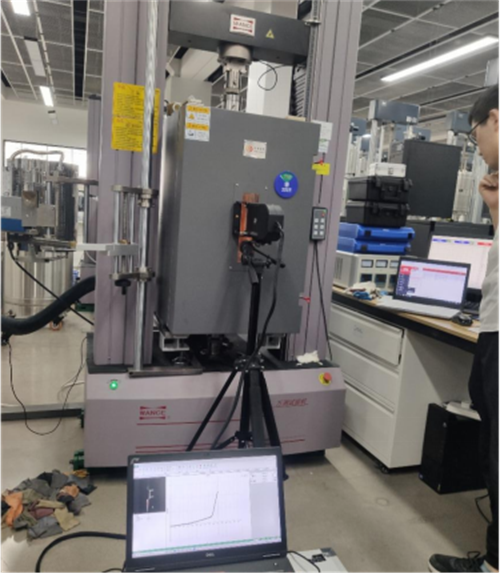

高温箱棒状材料测试

高温试验箱是材料科研等领域必备的测试设备，用于测试和确定产品及材料进行高温或恒定试验的温度环境变化后的参数及性能。XTDIC-VG视频引伸计可在高温环境下，仍然可捕捉到清晰的图像，完成材料的力学性能测试工作，输出应力-应变曲线 、弹性模量、泊松比等参数。

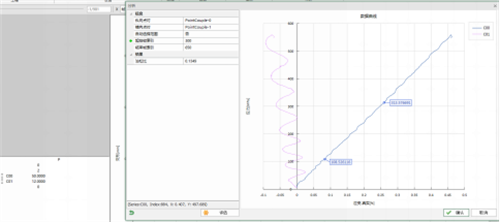

棒状材料在不同温度下位移、应变测试

棒状材料泊松比参数

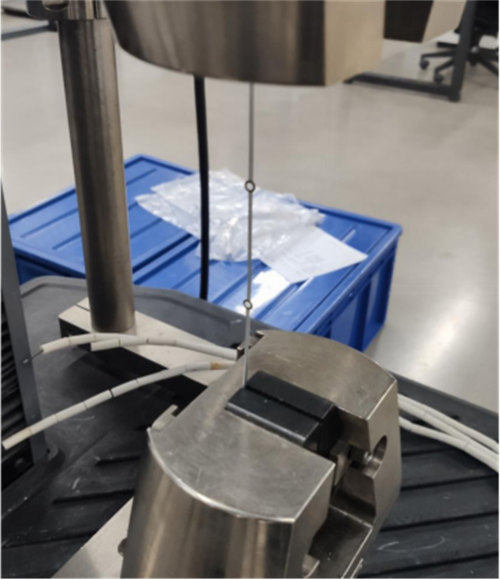

丝状材料拉伸测试

受丝状材料体积小等方面的限制，丝状材料在进行屈服、强度、延伸率等力学性能测试时，除了要求夹具和载荷装置的适配，还要求能够适应小尺寸测量的工况。XTDIC-VG视频引伸计采用非接触式测量方式，对于试样的大小、材质等限制较小，非常适合用于小尺寸试样测量中使用。

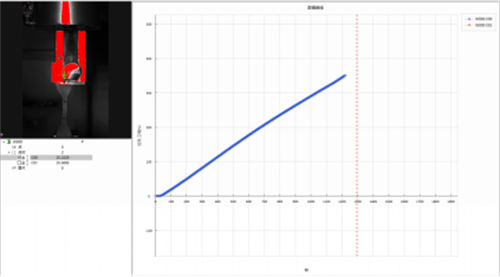

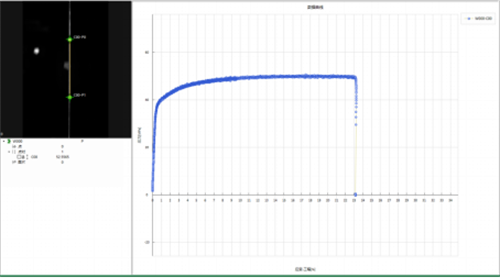

丝状材料拉伸数据曲线

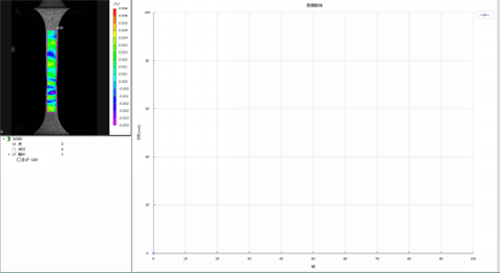

实时全场应变测试

新型材料性能各异,服役环境复杂,其材料性能测试面临新的挑战。视频引伸计是材料力学性能测试的重要工具之一,为材料的实际应用提供有力的数据支撑。

新拓三维XTDIC-VG视频引伸计可用于各类材料力学测试，高精度实时的获取应变数据，支持与试验机、原位台等加载装置通讯，是解决各类软、硬性材料在复杂环境下应变测量问题的绝佳方案。
