新拓三维携半导体封装数字化检测方案亮相南京2022世界半导体大会

快讯 来源: 2022/11/28 11:33:32 阅读:3810

主题为“世界芯,未来梦”的2022世界半导体大会暨南京国际半导体博览会于8月18至20日在南京国际博览中心举行,现场汇集了台积电、华润微、日月光集团、长电科技、通富微电等一众行业龙头,共同探讨全球半导体产业发展大势。新拓三维携半导体封装数字化检测方案亮相,该方案专为微小尺度材料力学、芯片半导体热学性能测试等打造,可服务于高性能半导体材料研发与产业应用。



现代微电子与半导体的异质性和空间尺寸不断缩小,导致对定量全场变形数据的需求越来越大。数字图像相关技术(DIC)可用于分析材料变形和应变,但对于微观尺度的芯片半导体样件,无法从不同视角获取所需的高放大倍率图像。XTDIC-Micro显微应变测量系统,基于新拓三维独有的算法和图像校正技术,可对扫描电子显微镜图像出现的漂移和失真进行校正,获取扫描电子显微镜中试样变形的准确测量值,可以满足纳米级精度测量需求,保证微观尺度材料变形测量的精度和可靠性。

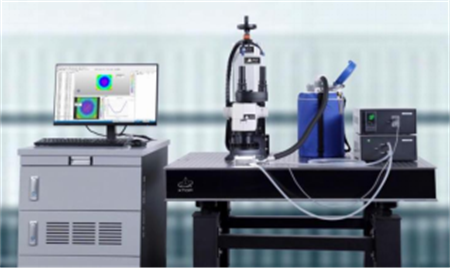

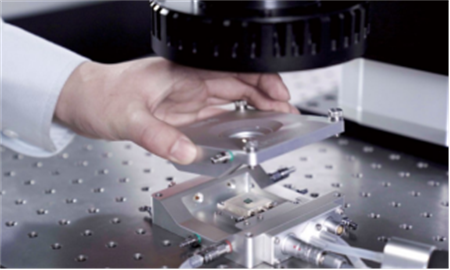

XTDIC-Micro显微应变测量系统可用于微观尺寸样件位移应变测量,还可以搭配温控箱,可提供-190°C~600°C(可定制)的温度试验环境,配套温度控制模块进行热力学验证,并进行精确的电子芯片热翘曲、CTE(膨胀系数)测量,分析不同温度下芯片材料与聚合物层材料由于温度引起的变形梯度,截面热变形效应,可得到准确的测量值。


元器件热变形测量

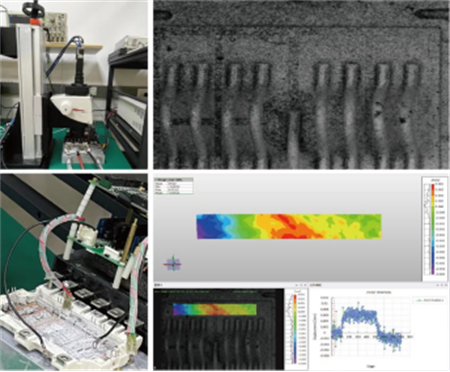

逆变器模块安装于散热平台,接通电源后温度升高,达到稳定后持续一段时间,再放电。采用XTDIC-Micro测量逆变器电子元器件引脚下材质基底的变形情况,选取某一点进行Z方向位移分析,可看出升温产生膨胀,恒温保持不变,降温曲线下降。


PCB板高低温热膨胀测试

在-40℃~150℃温度变化下,采用XTDIC-Micro显微应变测量系统测量PCB板表面变形应变情况,分析其热膨胀系数。


芯片截面的面内应变

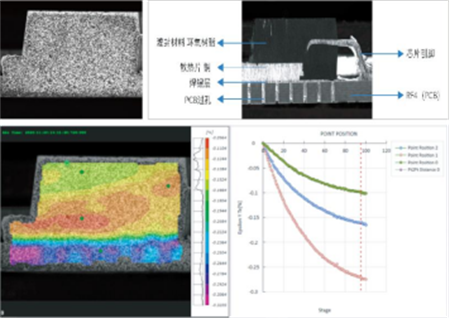

温控箱温度在10分钟内从25℃升温至100℃后开始降温,采用XTDIC-Micro显微应变测量系统采集冷却过程数据,分析芯片中不同材料受热后应变变化规律。


芯片热翘曲测试

在0℃~100℃温度范围内,采用XTDIC-Micro系统测量芯片中心和四角截面,了解截线上的点到基准平面的距离随温度增加的变化,分析翘曲变形变化规律。

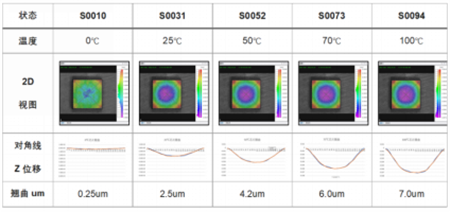

25℃恒定温度间隔25℃下,采集到的2D视图,并分析对角线Z位移翘起曲线。
