精密制造龙头为何选择XTOM蓝光三维扫描仪?

快讯 来源: 2022/7/26 11:32:26 阅读:1662

在精密制造领域,精密结构件主要应用于手机、平板、通讯、可穿戴设备等消费电子产品领域,为消费电子产品提供外壳、外观件、内部支撑架及连接件等。

随着3C电子产业的蓬勃发展,精密件结构件需求旺盛,产品结构日趋复杂,自由曲面多,对精度要求高,精密制造厂商为保证质量,会对结构件进行全方位的尺寸测量。

新拓三维研发推出的小幅面、高分辨率蓝光三维扫描仪,已获得国内精密制造龙头厂商的认可,在经过方案咨询、现场产品演示和测量数据比对后,选择采用新拓三维新产品方案,以提升精密结构件的质量检测精度和效率。

图片 1.png


三维光学测量国产替代

过去这些三维光学测量仪器需要从国外进口,成本较为高昂,且现代电子行业变化速度快,响应服务无法跟上快速更新的产品检测需求。

近年来,国产三维光学仪器技术进步快,在软件、算法和硬件上进行提升;另外,为了满足客户多元化产品检测需求,依靠离客户近快速响应的优势,逐步实现对国外三维光学仪器的替代。

价格竞争不是国产制胜的法宝,在价格优势基础上不断推出创新的产品,才是最终可以立足的根本。在研发上持续投入,针对精密制造推出新技术、新产品,才能真正获得客户青睐。


XTOM蓝光三维扫描仪

传统的检测方案,采用三坐标+游标卡尺测量,数据采集不全面,测量过程耗时长,效率低下,复杂曲面无法采集,检测过程要使用特殊夹具定位,测量难度大。

新拓三维XTOM 9M蓝光三维扫描仪,通过投射光栅到物体表面,工业相机采集零部件全场几何型面数据,可实现精准结构件全尺寸测量。

基于精密结构件检测需求,新拓三维推出了不同型号新产品,包括小幅面、高分辨率的新产品,自动规划扫描路径的测量新产品,运用到产品检测、生产工艺调整和质量控制,优化新产品制造和检测流程。


光模块通讯结构件检测

光模块通讯结构件,是连接器信号传输的关键部件,已广泛应用于通讯、汽车、消费电子、工业等多个领域。随着信息化浪潮的不断推进,作为连接器的基础结构件,其产品质量越来越重要。

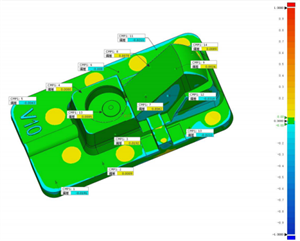

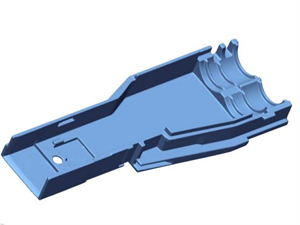

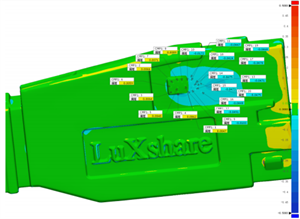

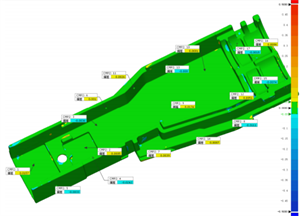

XTOM 9M产品通过投射光栅在被扫描零部件表面,利用四个以不同角度安装的工业相机摄取图像,获取精密结构件表面的三维数据。扫描数据与 CAD 数据拟合比对,尺寸偏差以颜色突出显示,输出偏差标注清晰、易于理解的测量报告。

图片 6.png图片 4.png

图片 4(1).png图片 5.png



鼠标透镜结构件检测

光学透镜在光电鼠标底部,由一个圆形透镜与一个棱光镜构成,圆形透镜负责将图像传输到光学感应器的小孔当中。

由于透镜产品尺寸小,且轮廓特征复杂,加工过程容易出现细微变形,产品表面还有凹槽和孔位,装配凹槽和贯穿孔要精确到位,且凹凸、R角部分细节要注重,上面的孔位都与其他产品有装配关系,要求精准度很高。

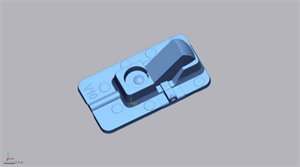

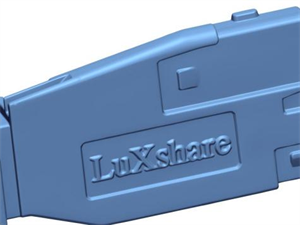

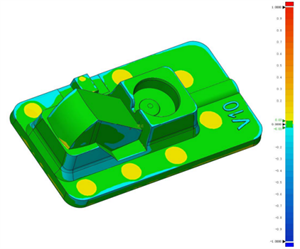

利用新拓三维XTOM小幅面三维扫描仪,能够快速地对小尺寸透镜部件进行全尺寸扫描,包括工件的型面、孔位、边界等,得到清晰的三维网格数据,完整反映出透镜部件的不同造型、细节特征等外部尺寸信息。

图片 5 (2).png图片 11.png

图片 4 (2).png图片 5(1).png

在3C电子精密制造行业,对于精密化制造能力、模具开发能力和成本控制能力要求极高,精密制造龙头对产品的质量把控日趋严格,越来越重视质检。对于复杂的结构件来说,它的检测难度大,耗时长,使用XTOM 9M蓝光三维扫描仪可解决这一难题。

关于精密结构件的尺寸检测,相比传统的测量方法,XTOM 蓝光三维扫描仪的优势在于短时间内,准确地把产品的外形数据扫描出来,并且在检测软件的辅助下,能全尺寸检测并标注偏差位置,可精准把控产品质量。
