数字图像相关技术（dic产品）在混凝土基建工程中的应用

混凝土是各类建筑物中最重要的原材料，被广泛运用于隧道、桥梁、水电站和民用建筑中。

混凝土在使用过程中，其结构不可避免会产生裂缝等不同失效形式，对工程使用性和耐久性造成不利影响。

混凝土结构的抗压强度、耐久性、变形特性测试和再生建筑工程材料研究，可为工程施工提供有效的理论指导，为土木工程结构安全使用提供可靠的判别依据。

XTDIC非接触全场应变测量系统，利用数字图像相关技术（DIC）可以直接测量材料和结构表面力学行为，通过测量材料和结构表面位移、应变特性来检测裂缝发展过程等失效形式、失效位置、面积和发展趋势，为混凝土材料和结构的安全评估提供一种可靠科研工具。

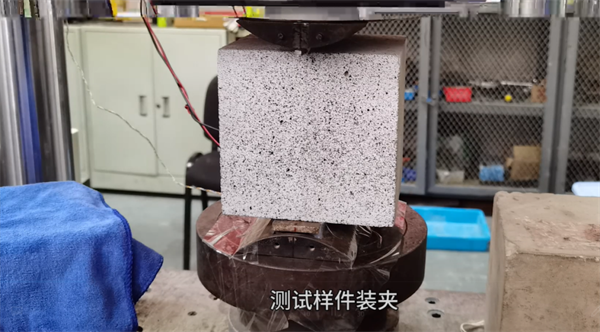

采用数字图像相关技术(DIC)，可以对混凝土构件直接剪切破坏过程进行实时图像采集，分析混凝土构件进行剪切破坏时的特征演化，具体对破坏时的应力应变分布、破坏断面情况、破坏时强度大小等进行比较分析。

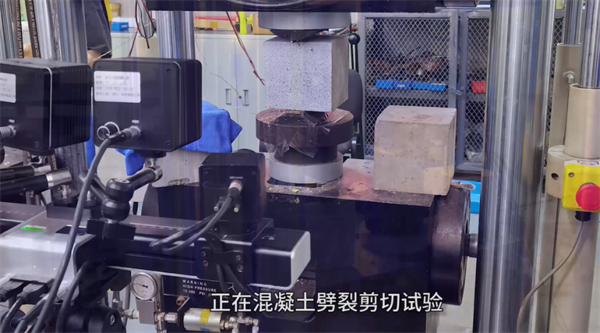

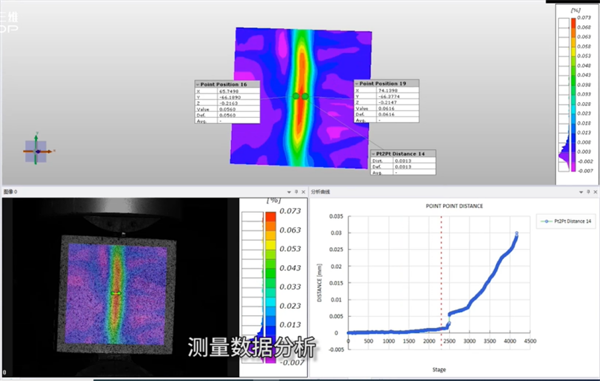

在不同剪切应力、不同混凝土材料、不同法相加载方式环境下进行测试，采用XTDIC系统高分辨率数字相机对发生剪切变形的混凝土构件表面进行图像采集，再通过XTDIC软件进行后处理，输出剪切破坏过程中变形场的分布。

通过混凝土剪切载荷测试，获取混凝土构件在不同侧压应力下的剪应力-位移应变曲线，并通过可视化方式呈现。随着压应力的增加，混凝土构件的峰值抗剪强度和残余强度明显增加。

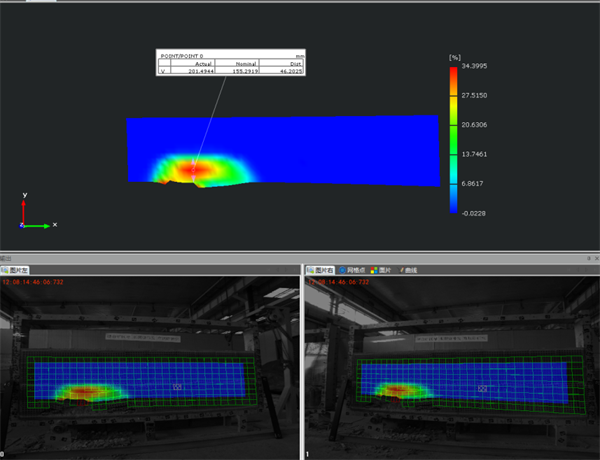

通过与接触式应变计测得的挠度值与DIC测得的挠度值比较，可验证DIC技术在剪切裂缝演化和扩展过程的准确性和可靠性，XTDIC三维全场应变测量系统可以更直观和全面地获得混凝土剪切应变分布情况，适用于混凝土结构剪切破坏的监测。

XTDIC非接触式全场应变测量系统，是新拓三维基于多年来技术沉淀，自主研发推出的具有创新性的产品。XTDIC系统实测的测量数据，可以与参数反求技术VFM、有限元仿真FEA优化比对进行相互验证，更好地为科研测试服务。

 XTDIC全场应变测量系统可以测量物体的全场3D位移、应变场和计算应力场；

 XTDIC全场应变测量系统与VFM材料本构方程反求无缝连接，支持对弹塑性等本构反求，为有限元仿真提供更加精准的材料模型；

 XTDIC全场应变测量数据用于有限元验证与评估，通过与分析软件的网格数据和结果进行准确比较，达到精准修正FEA模型目的，实现专业的评估与验证。

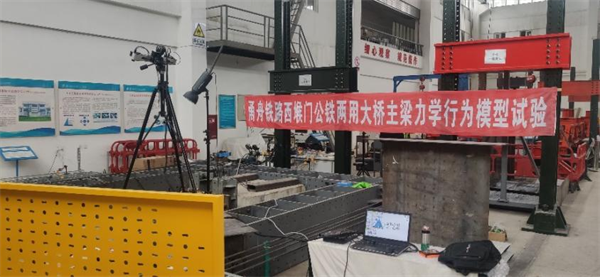

DIC技术在桥梁工程的应用

在土木桥梁领域，XTDIC三维全场应变测量系统可用于测量混凝土、沥青、冻土等材料的力学性能；

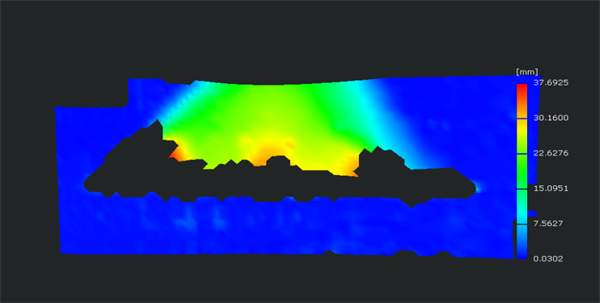

在结构力学方面，可用于测量土木结构三维变形场和应变场，在户外或者风洞中测量建筑物\桥梁挠度、振动。

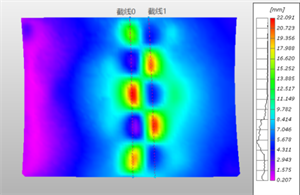

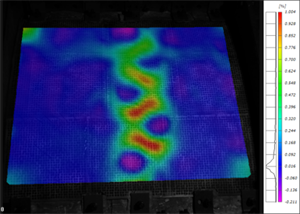

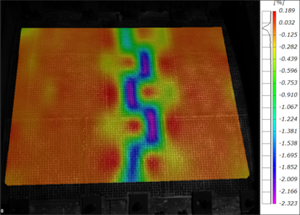

应变场、轴向应变场

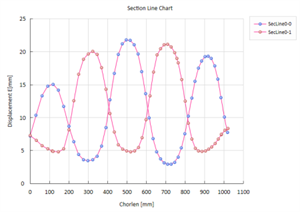

关键位置截线位移场、截线位置位移分布

DIC技术在地质矿业的应用

（1）材料方面应用：岩土材料态力学性能测试中，测量材料全场的三维变形和应变场，并验证材料的本构模型参数；

（2）结构方面应用：相似模型试验中测量全场三维的变形和应变场，利用测试数据验证有限元模型。
