DIC应变测量系统与千分表对比进行位移精度验证

　　高校/科研机构以及试验机厂商，在材料与结构力学性能测试中，对于测试精度、稳定性都有着严苛的要求。客户选购DIC应变测量系统，都非常关注测量位移精度。接下来，采用实验验证方式，分析DIC全场应变测量系统的测量位移精度。

　　DIC软件和算法以及实验准备是影响其测量精度的关键因素。为了验证新拓三维XTDIC三维全场应变测量系统的位移测量精度，采用可执行的测量精度和准确度评价方法，采用精度达到0.001的千分表，通过对接千分表验校位移数据，实现快速地对DIC全场应变测量设备进行精度验证。

　　DIC应变测量系统-测量位移精度验证

　　借鉴引伸计的检定方法，选择两个同一平面内存在相对移动的标定物，移动标定物的距离，通过DIC应变测量系统与千分表获取位移数据比较，测得DIC全场应变测量系统的准确度;重复移动至相同的水平比较两轮结果的重复性，获得非接触应变测量系统的精度。

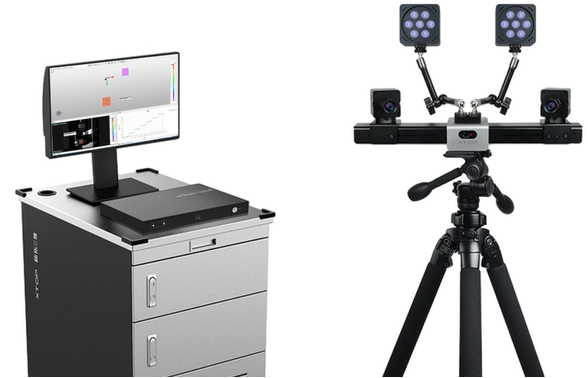

　　1、架设好新拓三维DIC设备后，打开DIC设备与调试完毕，让其对接千分表。

　　2、把千分表调节到某个刻度，让DIC设备拍摄调节前后的刻度。

　　3、通过DIC软件分析采集的图像数据，对其位移精度进行验证。

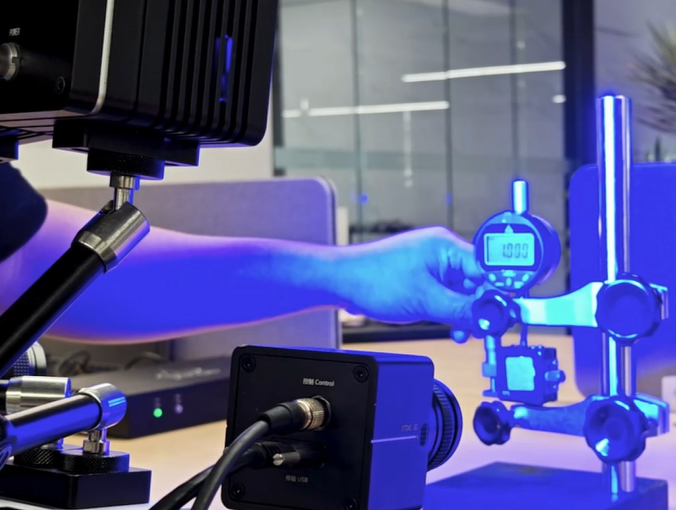

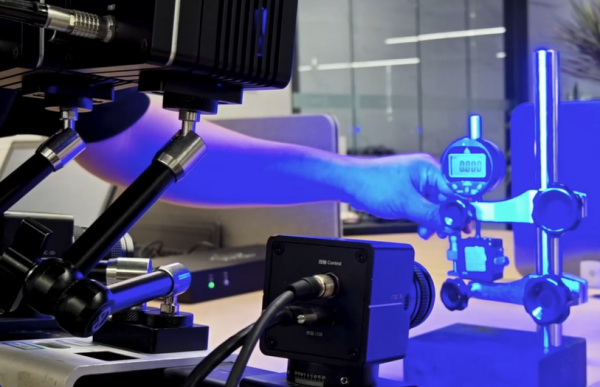

　　分别将千分表调节到0.500刻度、1.000刻度、1.500刻度、2.000刻度、2.500刻度以及3.000刻度，将安装调试好的XTDIC设备正对千分尺位置，DIC应变测量系统工业相机拍摄手动调节千分尺的具体某个刻度。

　　DIC应变测量系统精度验证结果

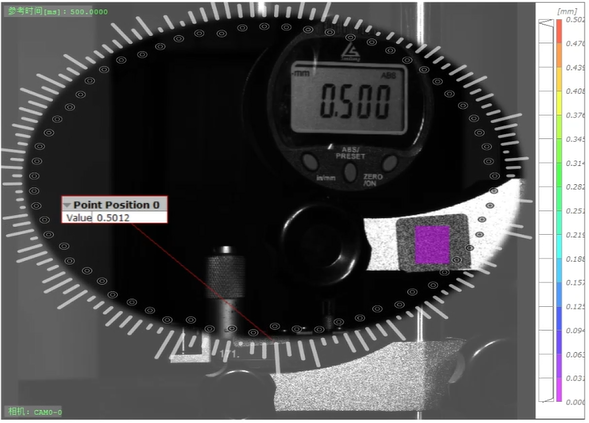

　　千分表调节到0.500刻度时，XTDIC设备测量的位移数据为0.5012刻度。

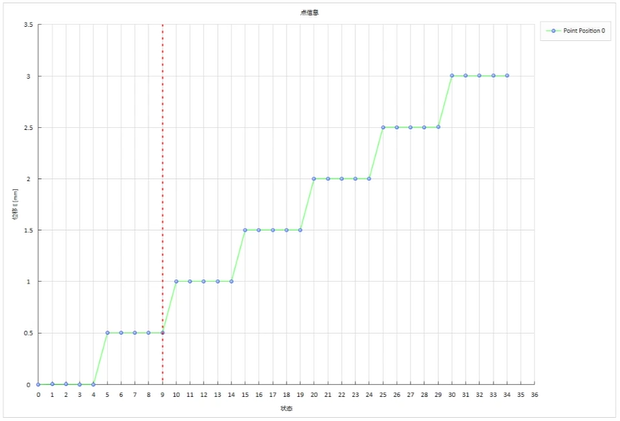

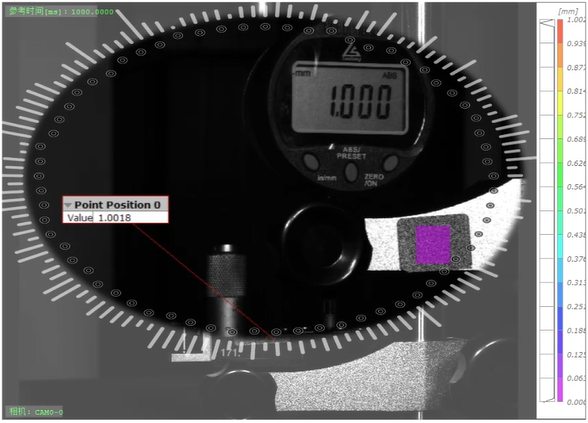

　　千分表调节到1.000刻度时，XTDIC设备测量的位移数据为1.0018刻度。

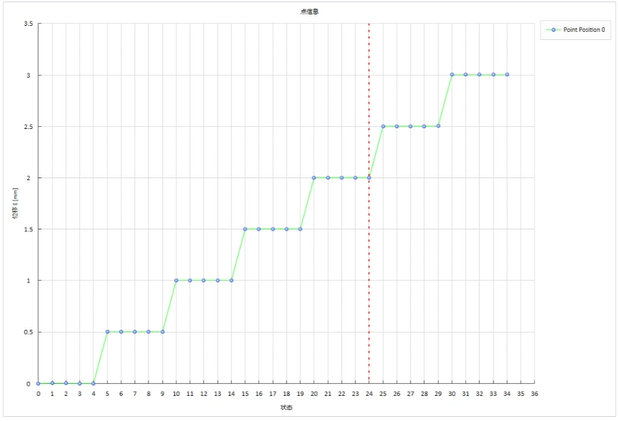

　　千分表调节到2.000刻度时，XTDIC设备测量的位移数据为2.0007刻度。

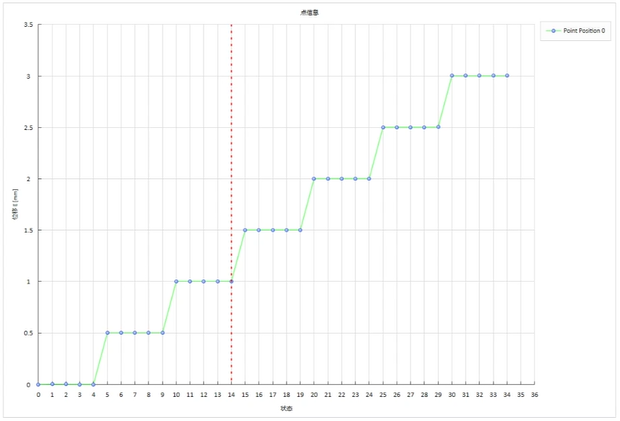

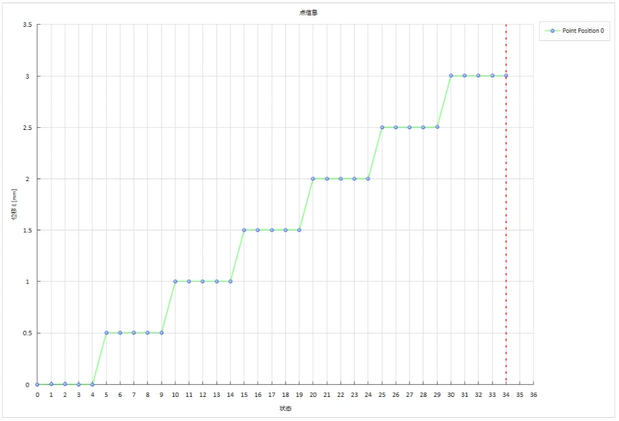

　　千分表调节到3.000刻度时，XTDIC设备测量的位移数据为3.0012刻度。

　　此次采用新拓三维XTDIC三维全场应变测量系统，借鉴引伸计的检定方法，采用精度达到0.001的千分表进行位移测量数据对比，建立了DIC应变测量系统的精准度验证，这对于数字图像相关DIC技术的标准化并推广其在科研实验及工程应用具有重要的意义。
