新拓三维XTDP全方位检测玻璃幕墙，助力塑造商业大楼完美形象

客户介绍

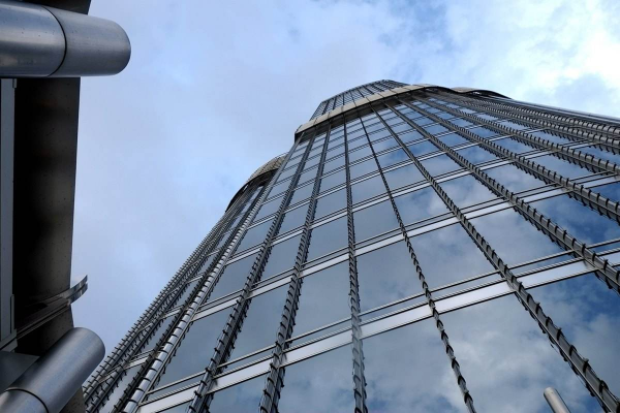

某玻璃幕墙企业是全球幕墙的龙头企业，中东迪拜塔、香港启德邮轮码头等多个地标工程都是其经典之作。

该企业专为高端物业发展专案提供一站式幕墙及建筑外墻解决方案，成立48年来，以中港业务为根基，成功进入英国、美国、加拿大、迪拜、新加坡、日本等多个海外市场，业务遍及全球，成为一家享负盛名的国际级玻璃幕墙工程公司。

大尺寸高精度检测面临的挑战

对于商业大楼来说，玻璃幕墙不仅仅是一面玻璃那么简单，它还是整栋大楼的整体颜值担当，只有全体结构玻璃装配完毕后，表面的平整度和垂直度才真正代表幕墙的外形形象。

客户对玻璃幕墙品质要求非常高，所需检测的产品包括玻璃幕墙和与其配套的铝合金边框，玻璃幕墙大致尺寸为 3000mm×2000mm×20mm，有些尺寸可能更大；铝合金边框大致尺寸为 6000mm×400mm×100mm，要求产品必须全检。

另外，客户要求每天要至少能够检测20块玻璃幕墙，20块铝合金边框。新拓三维技术人员采用XTDP三维摄影测量系统，检测玻璃幕墙和铝合金边框的长宽弧度与 3D 数模的差值，保证精度差值在允许范围内，确保玻璃幕墙装配高品质地完成。

检测对象介绍

检测的对象为玻璃幕墙和与其配套的铝合金边框：

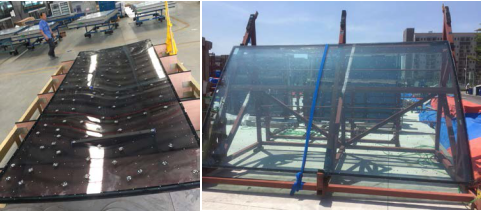

玻璃幕墙

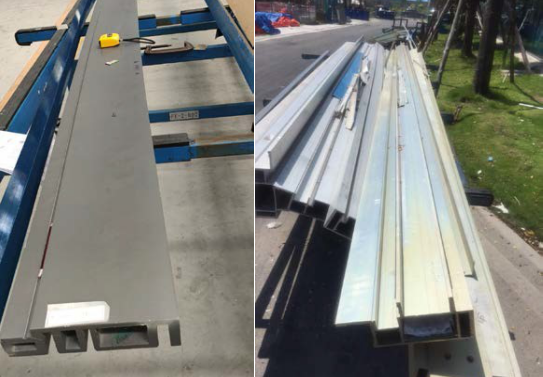

铝合金边框

检测方案

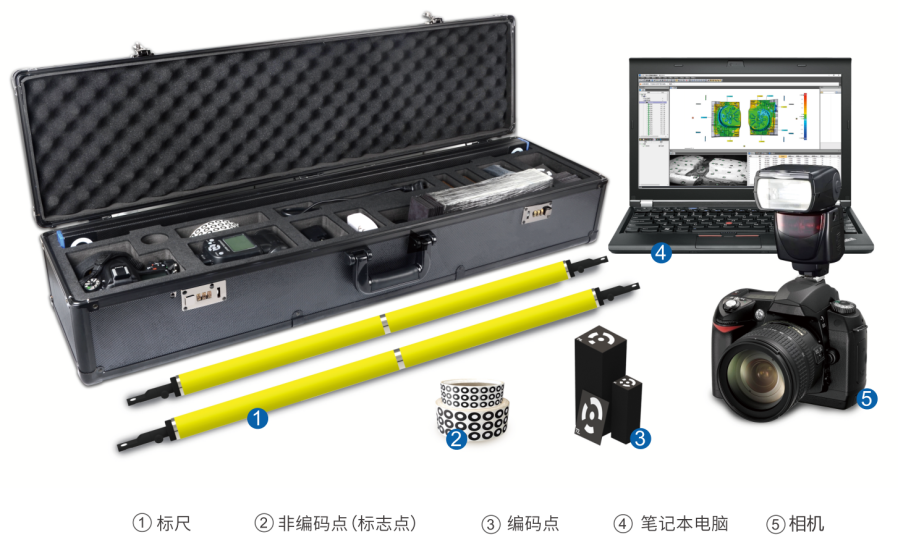

XTDP三维摄影测量系统

1．方案制定原则

检测精度达到要求（±0.5mm）

检测效率达到要求（全检，日检测数量）

设备操作的便捷性

2．检测流程

1）在玻璃幕墙、配套的铝合金边框上贴上非编码标志点，为了检测效率，在关键位置布上较多的标志点，不关键的位置布上较少的标志点，并在合适位置放上专用标尺，随后在幕墙上随意放置编码标志点。

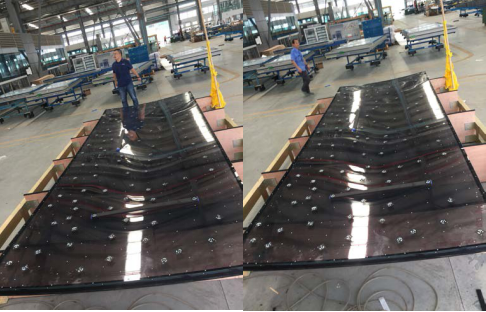

贴标志点示意图

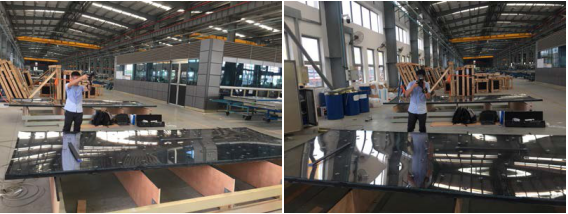

2）多角度现场拍摄，拍摄过程保证能够均匀地从不同方位围绕物体拍摄物体。

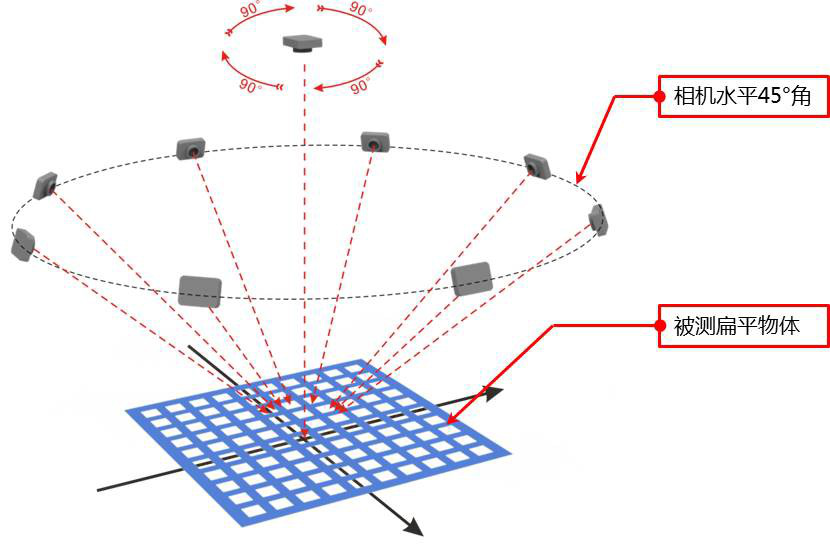

拍摄角度示意图

拍摄角度示意图

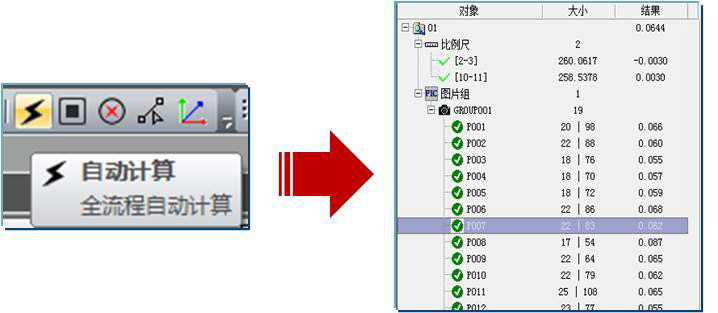

3）软件新建工程，并导入图片进行自动计算，得到玻璃幕墙的 3D 参考点视图。

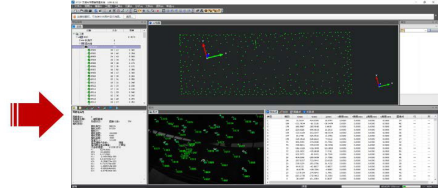

3D 参考点示意图

4）数模比对并导出报告，将得到的三维点与数模进行对比分析并创建对比报告，得到玻璃幕墙的检测报告，通过报告分析玻璃幕墙边缘弧度偏差。

检测结果报告

1、玻璃幕墙检测结果

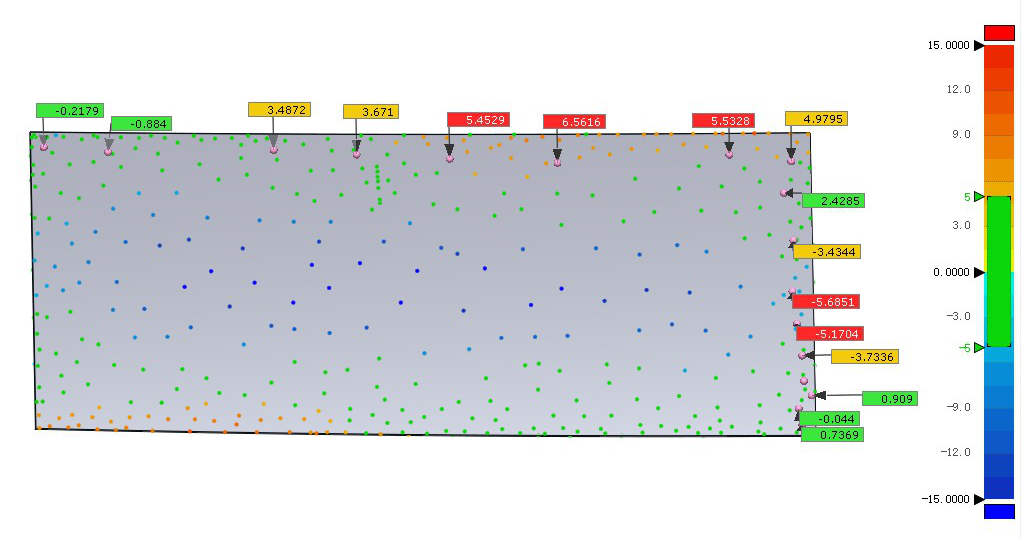

玻璃幕墙数模比对结果

结果分析：由数模比对结果可知，玻璃幕墙长一侧曲面差值大部分为 3-5mm，宽一侧曲面差值也大部分为 3-5mm，且均是在中间位置差值最大，而靠近边缘的地方差值较小，四个角的差值基本在 1mm 以内，比对结果同样以颜色显示整个玻璃幕墙的差值分布。

2、铝合金型材检测结果

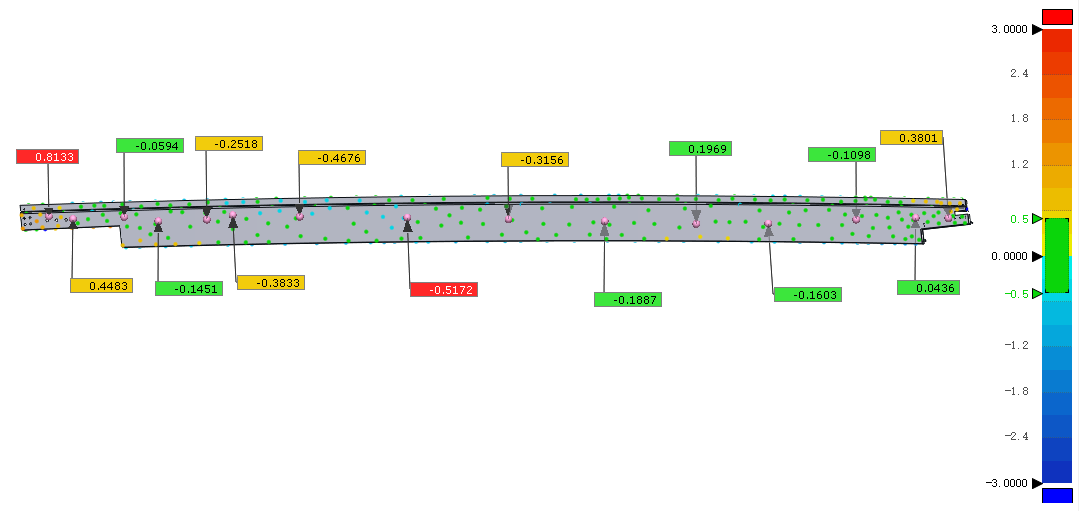

铝合金型材数模比对结果

结果分析：铝合金型材整体偏差比前一个型材偏差更小，基本在0.5mm 以内，与数模基本重合。

检测价值

玻璃幕墙作为建筑物外饰面工程，其施工质量影响整栋建筑物的外观，高品质要求的玻璃幕墙，会装配成一幅平整的镜面；经过三维摄影测量检测后的玻璃幕墙，可更好地保证三维尺寸的精确性，确保玻璃幕墙的平整度和垂直度，保证幕墙的完美外形形象。

另外，玻璃幕墙和铝合金边框的长宽弧度经过三维扫描，获取三维模型与原设计的3D数模进行比对，可找出精度偏差，及时反馈调整，从而提升产品的精度与品质，实现玻璃幕墙和铝合金边框的吻合安装，为铝合金玻璃幕墙的规范施工打下基础。
