新拓三维DIC测量技术在土木工程材料和结构上的应用

       针对土木工程材料及结构的抗拉强度、抗裂、抗疲劳测试，提升断裂韧性、抗腐蚀性等，有助于提升土木工程结构综合耐久性，为土木工程结构安全使用提供可靠的判别依据。

       单点式测量方法，如应变片、千分表、裂缝观测仪等，难以采集全场位移和应变场，位移传感器操作复杂，重复性精度无法保证。

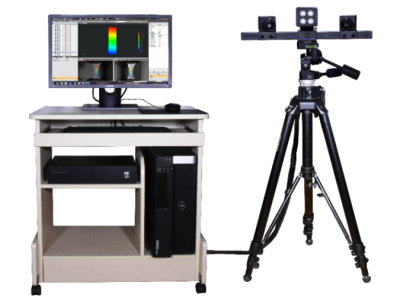

       新拓三维DIC测量技术，基于数字图像相关法（DIC），具有非接触、高精度、全场测量等优点，可替代传统测量方法，适用于土木工程材料及结构的压缩、弯曲、拉伸、劈裂等力学性能试验。

       新拓三维DIC测量系统，利用数字图像相关技术（DIC），可以直接测量材料和结构表面力学行为，通过测量材料和结构表面位移、应变特性来检测裂缝发展过程等失效形式、失效位置、面积和发展趋势，为材料和结构的安全评估提供可靠测量方案。

       DIC技术用于框架结构变形测试

       屈曲框架结构是土木工程新型几何结构，机械应力下运动较为复杂，需建立屈曲结构的力学性能预测模型。

       采用新拓三维非接触式DIC测量技术，可捕捉屈曲框架结构非均衡应变，局部不稳定变形特征。

       新拓三维DIC相机捕捉结构散斑图案，分析试验机加载下屈曲结构三维空间坐标、3D位移场和应变场。

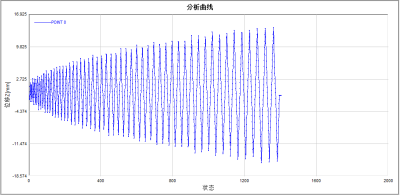

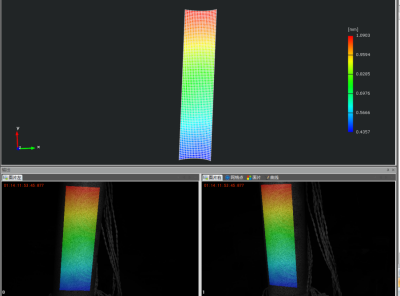

       DIC软件输出位移场云图及关键点位移分析：

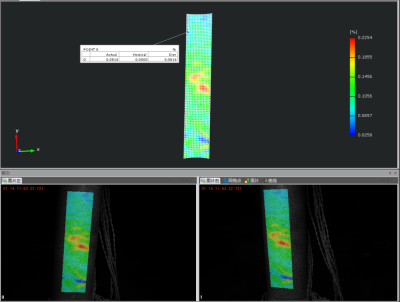

       DIC软件输出应变场云图及关键点应变分析：

       新拓三维DIC技术可分析屈曲结构载荷下全场变形，获取试样表面全场应变情况，分析试样载荷力学性能，以便于强化结构设计，提升抗裂等不同失效形式影响其使用性和耐久性。

       DIC技术用于避雷针风致位移分析

       避雷针在风荷载作用下，各段连接处易产生振动累积损伤，薄弱位置会发生断裂。对避雷针贯节点风致动力分析，掌握实际复杂应力状态下承载性能特性。

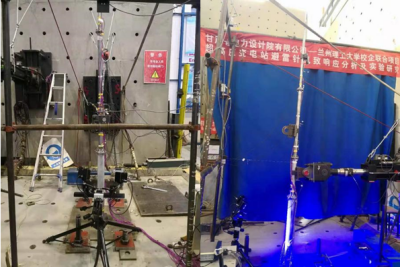

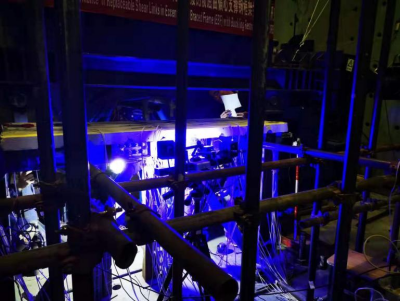

       采用新拓三维DIC测量系统，试验机模拟风力作用对避雷针施加力，对避雷针进行设计荷载组合工况下的静力承载力分析和风致动力响应分析。

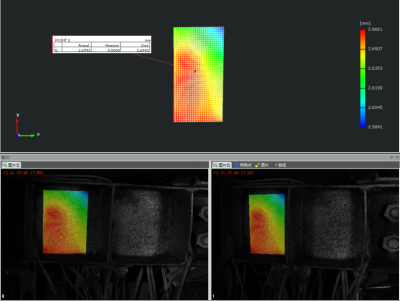

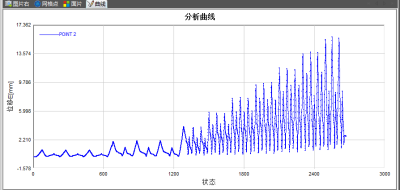

       DIC测量系统分析相贯节点加载过程中，位移场云图及关键点位移：

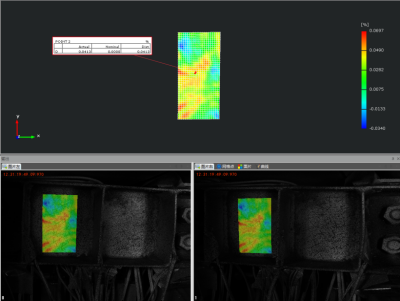

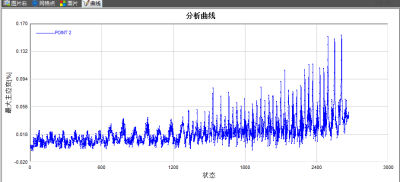

       避雷针关键相贯节点加载过程中，应变场云图及关键点应变分析：

       新拓三维DIC测量技术，可为解决土木工程科研问题可靠的科研测量解决方案。它采用非接触式全场测量技术，直接测量试样表面散斑图案，避免人为因素对测量结果干扰。测量结果丰富可靠，DIC测量系统可以直接给出测量表面位移、应变、变形以及形貌特性，并以云图、曲线、文本、动画的展现方法直接给出测量结果，直观可信可靠。
