拍照式蓝光三维扫描仪用于模具电极3D全尺寸检测

　　在制造行业，模具电极技术对整个模具的精度和质量产生决定性的影响。在生产过程中，需要对模具电极进行3D全尺寸检测。电极结构复杂，种类繁多的特点，给模具电极质量检测带来了众多难点。

　　蓝光三维扫描检测解决方案

　　新拓三维XTOM蓝光三维扫描仪在制造业应用广泛，特别适用于异形曲面多，产品结构复杂的零部件。

　　适用行业：模具行业

　　适用零部件：铜电极、石墨电极

　　检测项目：电极加工尺寸检测、电极装夹偏置检测

　　相比于三坐标检测，蓝光三维扫描技术优势显著，它无需特别的定位，扫描时间短，效率高。对于一次检测完成需要补测的尺寸，可以直接利用之前保存的数据，补充扫描测量即可，尺寸数据可追溯查询。

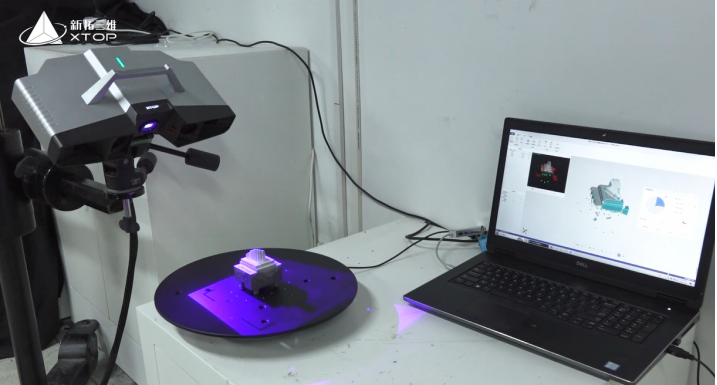

　　XTOM蓝光三维扫描仪对于环境要求低，可以直接在生产车间使用，可在加工工程中对产品进行抽检，对加工过程的模具电极质量进行把控。

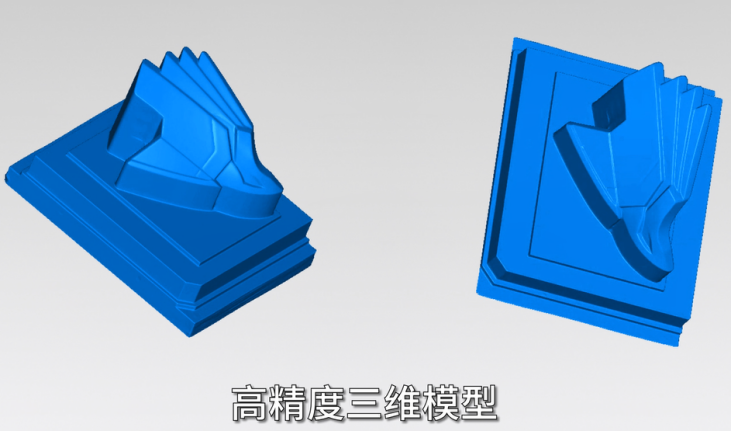

　　另外在XTOM蓝光三维扫描仪扫描结束后，通过导入3D数据到检测软件即可进行电极尺寸偏差检测。在进行下一个工件的扫描时，扫描和检测可并行进行，提升扫描采集和检测效率。

　　采用XTOM蓝光三维扫描仪，全尺寸扫描速度快，一些特殊位置的偏差情况一目了然，3D报告清晰明了，在产品研发之时就导入三维检测可确保模具电极加工的精确度，通过三维检测软件可以检测部件的偏差位置和参数等，大大缩短产品研发的周期。

　　模具电极全尺寸检测方案

　　模具电极三维尺寸检测，利用三坐标打点测量，对于模具电极重要位置，功能位置及其他特定位置进行打点测量，获取模具电极外形尺寸加工质量检测。

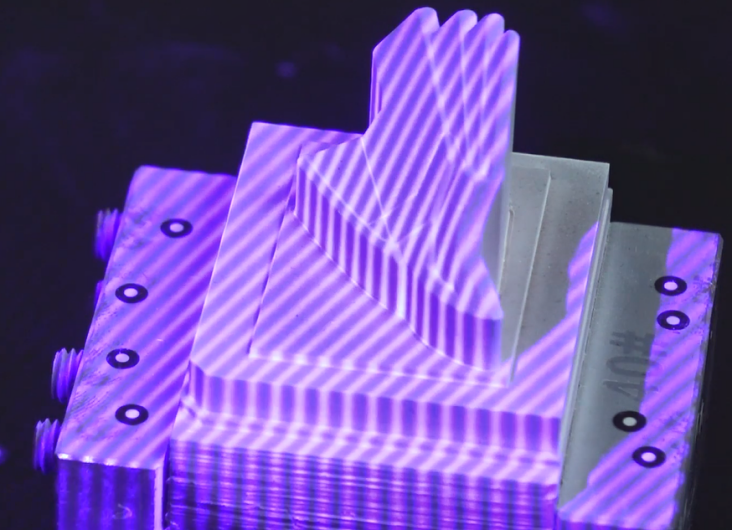

　　但是采用打点式测量，对于电极这种结构多变、轮廓复杂的零部件来说，检测数据是不全面的，未打到点的位置就是没有检测的位置，蓝光三维扫描技术，是一种对模具电极外形全尺寸检测的测量方案。

　　电极尺寸偏差检测

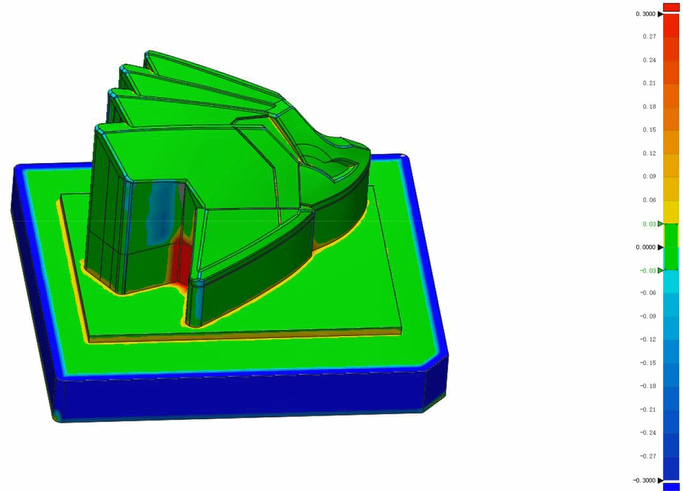

　　如上图是模具电极尺寸偏差检测色谱图，通过公差带的颜色定义，将扫描后的电极3D数模与CAD数据进行对比，通过公差带的颜色渲染，完全反映模具电极外形的加工精度。而颜色的渐变可反映加工误差的变化趋势。

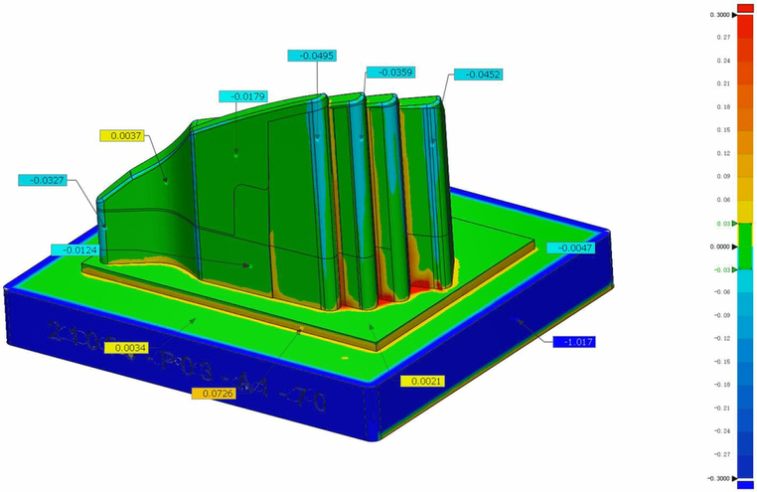

　　电极关键位置偏差标注

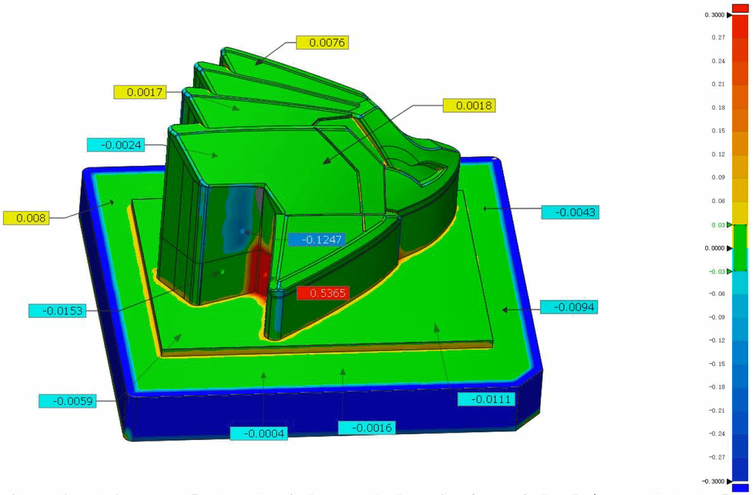

　　上图为模具电极外形尺寸偏差及偏差标注数据，实际加工的模具电极外形，因为需要考虑到放电间隙，故会比3D设计档案小上一圈，在图中显示为蓝色部分。

　　模具加工中的电极是什么?

　　在模具行业中，尤其是塑胶模具行业，电火花加工是一个非常重要的工艺环节。模具型面上有许多深槽窄缝、复杂型腔，是铣削加工机床难以加工的部位，有时这样的区域很多，这就需要设计大量的电极来进行电火花加工。

　　电极一种是：电火花加工的放电端，用来加工型腔、刻字等,多制作成所需形状,材料为石墨、铜或铝(少见)。

　　电极另一种是：线切割加工的放电端,材料为钼丝，它的原理是通过电控部分对其施加高频高电压，当电极(钼丝)与接地端(工件)接触时，即形成高频打火产生高温，将与钼丝接触的工件面(极小的一条缝)迅速溶掉，即所谓的线切割。

　　所谓多电极加工，是指要加工的部位要求的精度比较高，对放电部位要进行2次或者两次以上放电，前期为平动较大的粗放电加工，后期为平动小的精放电加工。

　　电极就是电火花放电加工的放电点，金属的，预先做好形状，通过加工给工件上电腐蚀出规定的形状。

　　一个火花机要加工一个工件需要不止一个电极，不同的加工阶段和工件要用不同的电极。

　　新拓XTOM-5M 高精度蓝光三维扫描仪

　　三维扫描产品视频

　　XTOM-5M 采用蓝光光源，搭配500万高分辨率工业镜头，保证精细的扫描效果，以及光顺的数据质量;设备提供双目/四目高分辨率工业镜头，可根据型号不同而更换，精度稳定且操作简单;XTOM-5M适用于精密零部件的三维扫描，进行全尺寸检测以及逆向设计等。
